首页  >  产品百科  >  PWR220T-20-3R30F

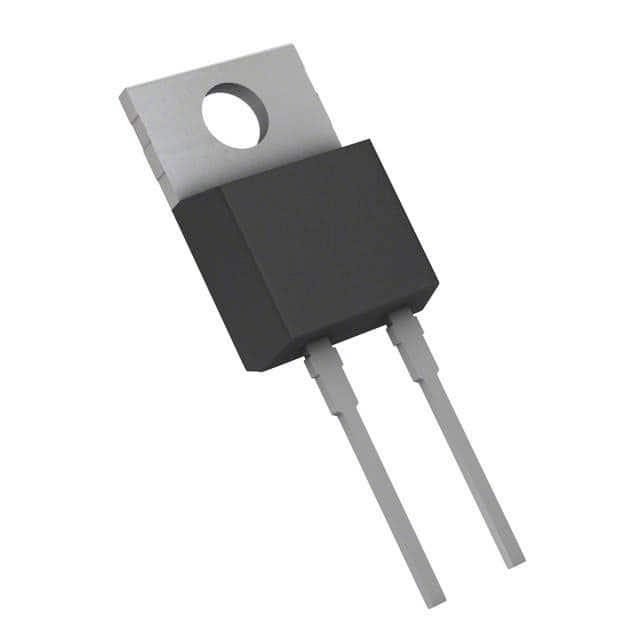

PWR220T-20-3R30F

产品分类: 通孔电阻
厂牌: BOURNS
产品描述: 3.3Ω ±1% 20W ±100ppm/℃ TO-220-2 通孔安装 10.1mm*4mm*14.6mm
供应商型号: PWR220T-20-3R30F
供应商: 国内现货
标准整包数: 1

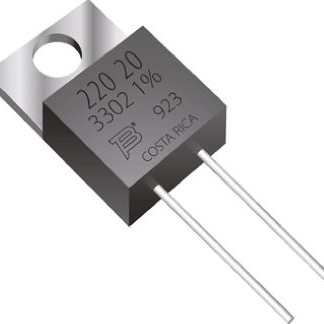

BOURNS 通孔电阻 PWR220T-20-3R30F

PWR220T-20-3R30F概述

    Bourns PWR220T-20 系列功率电阻

    产品简介


    Bourns PWR220T-20 系列功率电阻是一种采用TO-220封装的厚膜电阻,适用于电流测量、阻尼、泄放等电路。这种电阻具有高功率额定值(最高20W),并且符合AEC-Q200和RoHS标准,适用于广泛的工业和汽车应用。

    技术参数


    - 电阻范围: 0.02 Ω 至 130 KΩ
    - 额定功率: 20 W(25°C时)
    - 公差: ±1 % 或 ±5 %
    - 温度系数(TCR): 0.02 Ω 至 130 KΩ 时 ±100 PPM/°C
    - 热阻: 6.5°C/W
    - 电感: 最大 0.1 μH
    - 工作电压: √PR,最大为 250 V
    - 绝缘强度: 2 KV AC
    - 绝缘电阻: 10 GΩ
    - 工作温度范围: -55°C 至 155°C

    产品特点和优势


    1. 低电感: 适合高频应用。
    2. 电气隔离: 电阻与散热板电气隔离,提高可靠性。
    3. 高功率额定值: 可以承受较大的功率负载。
    4. 耐高温和低温: 工作温度范围广,适合恶劣环境。
    5. 兼容性: 符合AEC-Q200和RoHS标准,广泛应用于汽车和工业电子产品。

    应用案例和使用建议


    - 电流测量: PWR220T-20 系列电阻非常适合于需要精确电流测量的应用,例如电力电子系统中的电流检测。
    - 阻尼电路: 在需要抑制电压波动的电路中,这些电阻可以有效吸收能量并减少电路震荡。
    - 泄放电路: 在电源关断后,这些电阻可以快速释放电容上的电荷,保护电路免受过压损坏。
    使用建议:
    - 确保正确安装: 由于电阻具有较高的功率额定值,因此必须确保良好的散热以避免过热。
    - 考虑环境因素: 考虑到工作温度范围较宽,建议在设计电路时留有足够的裕量。

    兼容性和支持


    - 兼容性: 这些电阻与其他标准TO-220封装的产品兼容,可以在大多数电路板上直接替换。
    - 厂商支持: Bourns提供详尽的技术支持文档,并且可通过其全球服务网络获得进一步的支持。

    常见问题与解决方案


    - 问题: 电阻工作时发热严重,影响性能。
    - 解决方案: 检查散热片是否安装正确,确保良好的空气流通,并在必要时使用外部冷却装置。

    - 问题: 电阻的阻值漂移。
    - 解决方案: 确保电路设计合理,避免长时间过载,并定期检查电阻值是否超出公差范围。

    总结和推荐


    Bourns PWR220T-20 系列功率电阻是一款高性能的厚膜电阻,具备高功率额定值、电气隔离、低电感等特点。它适用于各种工业和汽车电子应用,如电流测量、阻尼电路和泄放电路。其宽广的工作温度范围和卓越的可靠性使其在市场上具有很强的竞争力。对于需要高性能电阻的应用,强烈推荐使用Bourns PWR220T-20系列。

PWR220T-20-3R30F参数

参数
电阻值 3.3Ω
精度 ±1%
额定功率 20W
温度系数 ±100ppm/℃
长*宽*高 10.1mm*4mm*14.6mm
通用封装 TO-220-2
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 管装

PWR220T-20-3R30F厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

PWR220T-20-3R30F数据手册

厂牌 PDF简要描述 下载
BOURNS 通孔电阻 BOURNS PWR220T-20-3R30F PWR220T-20-3R30F数据手册

PWR220T-20-3R30F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 32.0731
13+ ¥ 31.5809
25+ ¥ 30.8873
50+ ¥ 19.6466
100+ ¥ 19.2539
200+ ¥ 18.8691
库存: 332
起订量: 16 增量: 0
交货地:
最小起订量为:13
合计: ¥ 410.55
