首页  >  产品百科  >  3345W-1-103

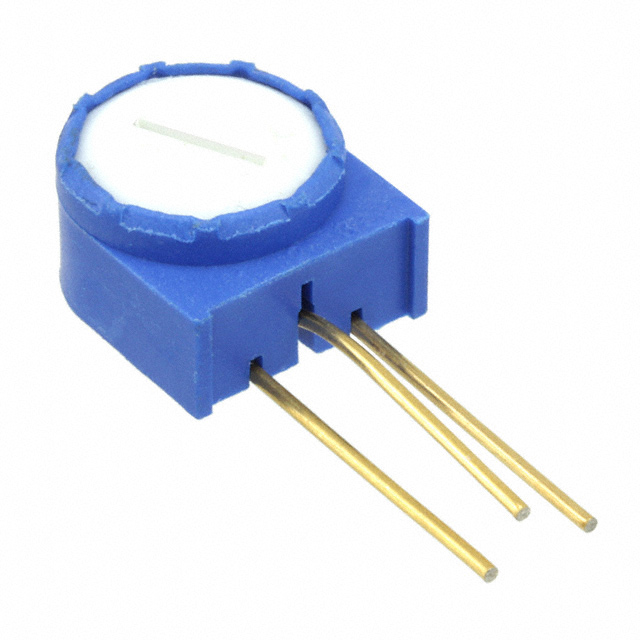

3345W-1-103

厂牌: BOURNS
产品描述: 10KΩ ±5% 1W ±50ppm/℃ 线性 通孔安装 13.34mm(高度)
供应商型号: TS-3345W-1-103
供应商: 海外现货
标准整包数: 1
BOURNS 电位器及其他可变电阻器 3345W-1-103

3345W-1-103概述

    3345P - 1/2 ˝ Round Trimpot® Trimming Potentiometer 技术手册

    1. 产品简介


    3345P - 1/2 ˝ Round Trimpot® Trimming Potentiometer(3345P 1/2 英寸圆型微调电位计) 是一款高精度、多功能的微调电位计,适用于各种工业应用。该产品具有单圈、线绕和密封设计,适合多种调节和微调需求。它广泛应用于各种电子设备和仪器仪表中,提供精确的电压和电阻调整功能。

    2. 技术参数


    | 参数 | 值 |

    | 额定功率 | 1.0 瓦 @ 70 °C |
    | 电阻范围 | 10 至 50 千欧姆 |
    | 电阻容差 | ±5% 标准,更严格的容差可选 |
    | 最小绝对电阻 | 1.0% 或 0.5 欧姆最大(两者取大值) |
    | 噪声水平 | 最大 100 欧姆 ENR |
    | 绝缘电阻 | 最小 100 兆欧姆 |
    | 调节角度 | 280 ° 标称 |
    | 工作温度范围 | -55 °C 至 +150 °C |
    | 温度系数 | ±50 ppm/°C |
    | 密封测试 | 85 °C 氟里昂测试 |
    | 振动耐受性 | 30 G(最大变化 1% TR 和 1% VR) |
    | 冲击耐受性 | 100 G(最大变化 1% TR 和 1% VR) |
    | 负载寿命 | 1,000 小时,1 瓦 @ 70 °C |
    | 旋转寿命 | 200 个周期,2% TR,500 欧姆 ENR |
    | 物理特性 | 机械角:310 ° 标称 |
    力矩:最大 5.0 盎司-英寸 |
    止挡强度:最小 15 盎司-英寸 |
    | 包装数量 | 每袋 100 个 |

    3. 产品特点和优势


    - 密封设计:确保产品在恶劣环境下的可靠性和稳定性。
    - 宽泛的电阻范围:10 到 50 千欧姆,满足不同应用需求。
    - 高精度:±5% 的标准电阻容差,保证了产品的准确性和一致性。
    - 耐高温:在 70 °C 下额定功率为 1 瓦,适用于各种高温环境。
    - 符合 RoHS 规范:环保材料,符合欧盟 RoHS 标准。
    - 调整灵活性:提供拇指轮和螺丝刀槽两种调整方式,方便操作。

    4. 应用案例和使用建议


    应用案例:
    - 医疗设备:用于医疗设备中的电压和电流控制,确保精确的治疗效果。
    - 通信设备:在通信设备中作为信号调节器,确保信号传输质量。
    - 工业控制系统:用于工业自动化系统中的参数调节,提高系统的稳定性和可靠性。
    使用建议:
    - 在使用过程中,应根据具体应用场景选择合适的阻值和精度等级。
    - 保持电位计的清洁,避免灰尘和污染物影响其性能。
    - 定期进行负载寿命测试,以确保其长期稳定性。

    5. 兼容性和支持


    该产品与其他电子元器件具有良好的兼容性,适用于各种标准电路板布局。Bourns 公司提供全面的技术支持和售后服务,包括产品选型指导、安装调试和技术咨询。

    6. 常见问题与解决方案


    常见问题:
    1. 噪声水平过高:
    - 解决方法:检查电路连接是否正确,排除干扰源。
    2. 调整角度不稳定:
    - 解决方法:检查安装是否牢固,确保电位计与电路板的接触良好。
    3. 长时间使用后精度下降:
    - 解决方法:定期进行负载寿命测试,并更换老旧部件。

    7. 总结和推荐


    3345P - 1/2 ˝ Round Trimpot® Trimming Potentiometer 是一款高性能、高可靠性的微调电位计,适用于广泛的工业应用。其独特的密封设计、宽泛的电阻范围和高精度使其在市场上具有较强的竞争力。对于需要高精度调节的应用,如医疗设备、通信设备和工业控制系统,该产品是一个理想的选择。强烈推荐使用此产品以提升系统的性能和稳定性。

3345W-1-103参数

参数
电阻值 10KΩ
精度 ±5%
额定功率 1W
温度系数 ±50ppm/℃
额定电压 -
锥度 线性
长*宽*高 13.34mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

3345W-1-103厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3345W-1-103数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3345W-1-103 3345W-1-103数据手册

3345W-1-103封装设计

查看详情并下载
Symbol
Footprint
3D Model
