3296P-1-202

厂牌: BOURNS
产品描述: 2KΩ ±10% 500mW ±100ppm/℃ 线性 通孔安装 4.83mm(高度)
供应商型号: FA-3296P-1-202
供应商: Avnet
标准整包数: 200
BOURNS 电位器及其他可变电阻器 3296P-1-202

3296P-1-202概述

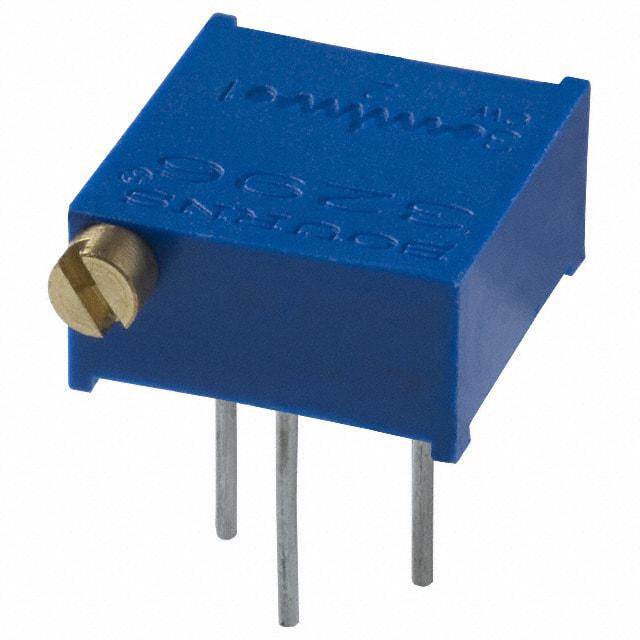

    3296 - 3/8" Square Trimpot® Trimming Potentiometer

    1. 产品简介


    3296系列3/8英寸方形可调电阻器(Trimpot®)是一种多圈、实芯、工业级密封型电位计。它具有多种终端样式和卷带包装选项,适用于各种电路板布局。3296系列广泛应用于消费电子、工业控制、医疗器械等领域,尤其是在需要精确调节电压和电流的应用场合。

    2. 技术参数


    - 基本特性:多圈、实芯、工业级、密封
    - 终端样式:5种
    - 包装形式:卷带包装
    - 密封设计:斜纹密封设计
    - 认证标准:符合MIL-R-22097和MIL-R-39035标准
    - 附加组件:安装硬件(H-117P)
    - 环保要求:RoHS合规版本
    - 包装数量:每管50个
    - 电气特性:
    - 标准阻值范围:10欧姆至2兆欧姆
    - 阻值公差:±10%
    - 最小绝对阻值:1% 或 2欧姆(取较大值)
    - 接触电阻变化:1% 或 3欧姆(取较大值)
    - 调节精度:电压±0.01%,电阻±0.05%
    - 绝缘电阻:500 VDC下最小1000兆欧姆
    - 介电强度:海平面900 VAC,70000英尺处350 VAC
    - 温度范围:-55°C至+125°C
    - 密封测试:85°C氟化液测试
    - 湿度测试:MIL-STD-202方法103,96小时(ΔTR 2%,IR 10兆欧姆)
    - 振动测试:20G(ΔTR 1%,ΔVR 1%)
    - 冲击测试:100G(ΔTR 1%,ΔVR 1%)
    - 负载寿命:70°C下1000小时(0.5瓦特),ΔTR 3%,接触电阻变化3欧姆或3%,取较大值
    - 旋转寿命:200个周期(ΔTR 4%,接触电阻变化3欧姆或3%,取较大值)
    - 物理特性:
    - 扭矩:最大3.0盎司英寸
    - 机械止动:滑块空载
    - 引脚:可焊引脚
    - 重量:0.03盎司
    - 标记:制造商商标、阻值代码、接线图、日期代码、型号和款式

    3. 产品特点和优势


    3296系列可调电阻器的优势在于其高可靠性、广泛的应用范围和严格的制造标准。具体如下:
    - 高可靠性和长寿命:经过严格的密封测试和寿命测试,确保长期稳定运行。
    - 广泛的阻值范围:覆盖从10欧姆到2兆欧姆的宽广阻值范围,满足不同应用场景需求。
    - 严格的质量控制:符合MIL标准,提供高度一致的产品质量。
    - 多终端样式选择:提供五种不同的终端样式,便于在不同类型的电路板上使用。
    - 环保材料:RoHS合规版本,符合国际环保标准。

    4. 应用案例和使用建议


    3296系列广泛应用于各种需要精确调节的应用中。例如,在医疗器械中用于调节电源输出,在消费电子产品中用于调节音量和亮度等。
    - 应用建议:
    - 在医疗设备中使用时,确保其稳定性及准确性,避免受到外界因素干扰。
    - 在消费电子产品中使用时,可以考虑使用多种终端样式以适应不同的安装空间。
    - 使用过程中要注意定期进行密封测试和寿命测试,以确保其长期稳定运行。

    5. 兼容性和支持


    - 兼容性:3296系列与多种电子元器件和设备兼容,特别是在航空电子设备和其他高可靠性应用中表现出色。
    - 支持和维护:Bourns公司提供全面的技术支持和售后服务,帮助客户解决在使用过程中遇到的各种问题。

    6. 常见问题与解决方案


    - 问题1:产品在高温环境下工作不稳定。
    - 解决方案:检查是否超出其最高工作温度限制,并采取适当的散热措施。

    - 问题2:产品在长时间工作后接触电阻变大。
    - 解决方案:在规定的工作条件下进行负载寿命测试,如发现问题应及时更换。
    - 问题3:产品安装过程中出现问题。
    - 解决方案:请参照安装指南,正确安装并使用指定的安装工具(H-90)。

    7. 总结和推荐


    3296系列3/8英寸方形可调电阻器凭借其卓越的性能、广泛的应用范围以及严格的质量控制,成为工业控制和医疗电子领域的理想选择。无论是高可靠性的要求还是精密的调节需求,3296系列都能满足。强烈推荐使用这一系列产品。

3296P-1-202参数

参数
电阻值 2KΩ
精度 ±10%
额定功率 500mW
温度系数 ±100ppm/℃
锥度 线性
额定电压 -
长*宽*高 4.83mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

3296P-1-202厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3296P-1-202数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3296P-1-202 3296P-1-202数据手册

3296P-1-202封装设计

查看详情并下载
Symbol
Footprint
3D Model
