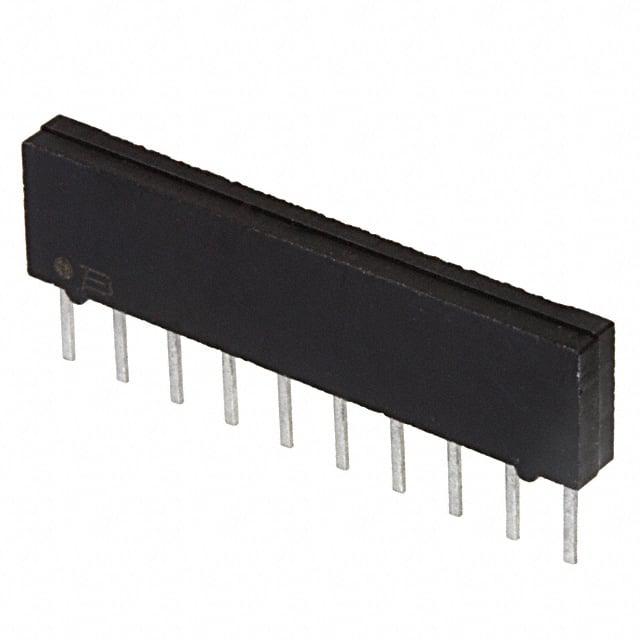

4310M-102-471LF

产品分类: 网络阵列电阻
厂牌: BOURNS
产品描述: 471Ω ±2% ±50ppm/℃ 50ppm/℃ 400mW SIP-10 通孔安装 24.99mm*2.16mm*6.35mm
供应商型号: N-4310M-102-471LF
供应商: 云汉优选
标准整包数: 1
BOURNS 网络阵列电阻 4310M-102-471LF

4310M-102-471LF概述

    4300M系列厚膜模具化SIP电阻产品手册

    产品简介


    4300M系列厚膜模具化SIP(Single In-Line Package)电阻是一种适用于多种应用场合的电子元件。它们主要用于电路中的分压、限流、隔离等作用,广泛应用于DRAM存储器、双终端电阻网络、R/2R梯形网络及SCSI接口等领域。其独特的设计使得它在高温、高湿等恶劣环境下也能保持稳定的性能。

    技术参数


    - 阻值范围:10欧姆至10兆欧姆
    - 最大工作电压:100V
    - 温度系数:
    - 50Ω到2.2兆欧之间:±100ppm/℃
    - 50Ω以下:±250ppm/℃
    - 2.2兆欧以上:±250ppm/℃
    - 阻值追踪:±50ppm/℃,相同值电阻
    - 操作温度:-55°C至+125°C
    - 绝缘电阻:最低10,000兆欧姆
    - 介电耐压:200VRMS
    - 引脚可焊性:符合MIL-STD-202方法208的要求

    产品特点和优势


    4300M系列厚膜模具化SIP电阻具有多项独特的功能和优势:
    - 低功耗:提供0.60瓦至1.50瓦的额定功率,确保在各种环境下的可靠运行。
    - 高精度:通过改进的±0.5%容差,实现更精准的阻值控制。
    - 环保设计:提供符合RoHS标准的版本,适合环保要求高的应用。
    - 卓越的机械强度:采用铜锡涂层的引脚材料,确保在自动插入设备中的稳定性和耐用性。
    - 高度可靠:满足MIL-STD-202方法的要求,确保产品的长期可靠性。

    应用案例和使用建议


    4300M系列电阻可用于多种应用,包括但不限于DRAM存储器、双终端电阻网络和R/2R梯形网络等。这些应用通常要求元件在高温、高湿等复杂环境中表现出稳定的性能。在使用过程中,需要注意散热设计以避免因过热导致的失效。例如,在高功耗场景下,可以增加散热片或优化电路布局以提高散热效率。

    兼容性和支持


    - 兼容性:4300M系列电阻与自动化插入设备兼容,简化了生产流程。
    - 技术支持:制造商提供了详尽的应用说明和数据手册,涵盖DRAM应用、双终端电阻网络等多个领域的具体指导。

    常见问题与解决方案


    1. 阻值漂移:如果发现阻值波动过大,可能是因为焊接不良或安装不当导致。检查并重新焊接引脚,确保良好的接触。
    2. 工作温度超出范围:若出现温度异常,应采取适当的散热措施,如加装散热片或改善电路布局。
    3. 引脚腐蚀:若发现引脚腐蚀,应及时清洁或更换引脚材料为铜锡涂层,以增强抗腐蚀能力。

    总结和推荐


    综上所述,4300M系列厚膜模具化SIP电阻凭借其出色的性能、环保设计和广泛的应用范围,成为众多电子设计工程师的理想选择。其优异的精度、稳定性以及可靠的设计使其适用于多种严苛的应用环境。强烈推荐在需要高精度和稳定性的电路设计中使用此系列产品。

4310M-102-471LF参数

参数
电阻值 471Ω
电阻个数 -
精度 ±2%
温度系数 ±50ppm/℃
单个电阻功率 400mW
电阻器匹配率漂移 50ppm/℃
引脚数量 -
电阻匹配比 -
长*宽*高 24.99mm*2.16mm*6.35mm
通用封装 SIP-10
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

4310M-102-471LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

4310M-102-471LF数据手册

厂牌 PDF简要描述 下载
BOURNS 网络阵列电阻 BOURNS 4310M-102-471LF 4310M-102-471LF数据手册

4310M-102-471LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ $ 0.6784 ¥ 5.7664
400+ $ 0.6489 ¥ 5.5157
800+ $ 0.6222 ¥ 5.2887
库存: 990
起订量: 200 增量: 1
交货地:
最小起订量为:200
合计: ¥ 1153.28
