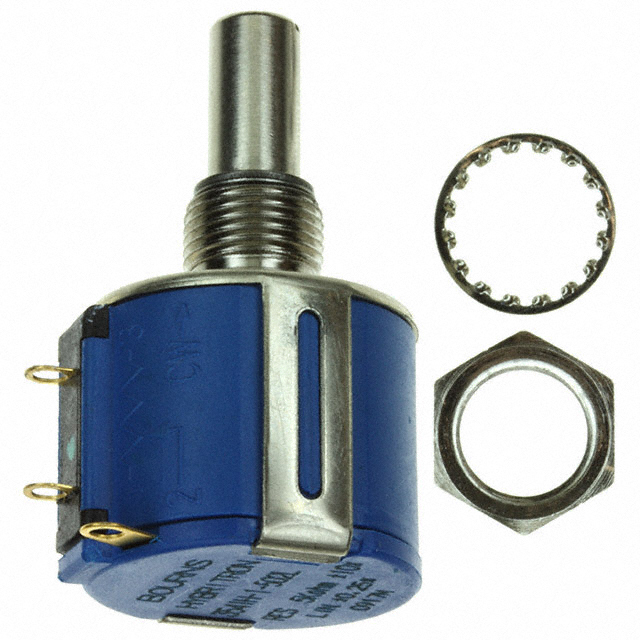

3541H-1-502L

厂牌: BOURNS
产品描述: 5KΩ ±10% 2W ±100ppm/℃ 线性 面板安装 39.67mm(长度)*26.99mm(高度)
供应商型号: 7899374
供应商: 海外现货
标准整包数: 1
BOURNS 电位器及其他可变电阻器 3541H-1-502L

3541H-1-502L概述

    3540/3541 - 精密电位器技术手册

    产品简介


    3540/3541系列精密电位器是专为需要高精度和稳定性的应用而设计的电子元件。该系列电位器具有多种电阻范围选择,可以满足不同的需求。它广泛应用于各种工业设备、医疗仪器、汽车电子等领域,用于调节电压、电流和信号强度等。

    技术参数


    以下是3540/3541系列精密电位器的主要技术规格:
    | 参数项 | 3540 Wirewound Element | 3541 Hybritron® Element |
    |
    | 标准电阻范围 | 100至100千欧姆 | 1千至100千欧姆 |
    | 总电阻公差 | ±5% | ±10% |
    | 独立线性度 | ±0.25% | ±0.25% |
    | 有效电气角度 | 360°+10°,-0° | 360°+10°,-0° |
    | 最小电阻/最小电压 | 1欧姆或最大0.1% | 最大0.2%(取较大值) |
    | 噪声/输出平滑度 | 100欧姆ENR最大 | 0.1%最大 |
    | 绝缘电阻(500VDC) | 最小1000兆欧姆 | 最小1000兆欧姆 |
    | 分辨率 | 参见推荐型号 | 基本无穷大 |
    | 工作温度范围 | -40°C至+125°C | -40°C至+125°C |
    | 储存温度范围 | -55°C至+125°C | -55°C至+125°C |
    | 振动 | 15G | 15G |
    | 冲击 | 50G | 50G |

    产品特点和优势


    1. 可选中心抽头和后端轴延伸:可根据具体需求进行定制,增加灵活性。
    2. 机械装配便捷:提供法兰安装方式,支持多组件并联安装。
    3. 高扭矩:适用于需要较高机械稳定性的地方。
    4. 非标准规格支持:可以定制特定规格,以满足特殊需求。
    5. RoHS合规:符合环保要求,对环境友好。

    应用案例和使用建议


    该系列电位器广泛应用于汽车电子系统、工业自动化控制系统和医疗设备等。在实际使用过程中,可以根据具体的应用需求调整元件的安装位置和连接方式,以达到最佳效果。例如,在工业自动化控制系统中,可以通过调节电位器来实现电压和电流的精确控制。

    兼容性和支持


    该产品与多种标准接插件兼容,方便与其他设备集成。制造商提供了详尽的技术支持文档和客户服务,确保用户能够顺利使用和维护产品。

    常见问题与解决方案


    1. 问:如何解决噪声问题?
    - 答:通过降低电压或更换更高质量的滤波器来减少噪声。
    2. 问:如何处理电位器的机械寿命问题?
    - 答:避免频繁旋转电位器,减少机械磨损。
    3. 问:如何处理电位器的温漂问题?
    - 答:使用温度补偿电路,减小温度变化带来的影响。

    总结和推荐


    3540/3541系列精密电位器在高精度和稳定性方面表现优异,适用于各种严苛的应用环境。其独特的设计和强大的功能使其在市场上具有较强的竞争力。强烈推荐使用该系列产品,尤其是在需要高精度控制和长期稳定性的场合。
    希望以上内容能帮助您更好地了解和使用3540/3541系列精密电位器。如果您有任何疑问,欢迎随时联系技术支持团队。

3541H-1-502L参数

参数
电阻值 5KΩ
精度 ±10%
额定功率 2W
温度系数 ±100ppm/℃
额定电压 -
锥度 线性
长*宽*高 39.67mm(长度)*26.99mm(高度)
安装方式 面板安装
零件状态 在售
包装方式 托盘

3541H-1-502L厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3541H-1-502L数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3541H-1-502L 3541H-1-502L数据手册

3541H-1-502L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 437.3184
7+ ¥ 427.6948
13+ ¥ 418.5174
库存: 21
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 437.31
