首页  >  产品百科  >  4610X-101-272LF

4610X-101-272LF

产品分类: 网络阵列电阻
厂牌: BOURNS
产品描述: 2.7KΩ ±2% ±100ppm/℃ 200mW SIP-10 通孔安装 25.35mm*2.49mm*5.08mm
供应商型号: N-4610X-101-272LF
供应商: 云汉优选
标准整包数: 1

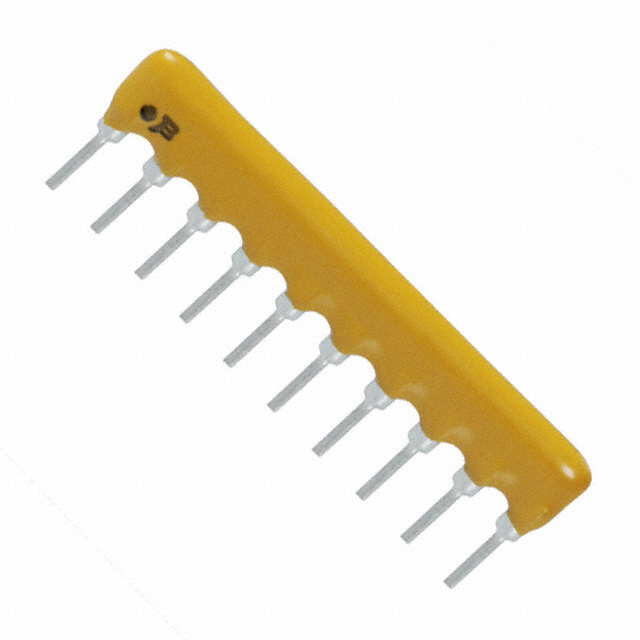

BOURNS 网络阵列电阻 4610X-101-272LF

4610X-101-272LF概述

    4600X系列厚膜封装SIP电阻技术手册

    1. 产品简介


    4600X系列是厚膜封装的单列直插式(SIP)电阻,广泛应用于各种电路设计中。这些电阻通过环氧树脂封装,提供低轮廓封装,适用于双列直插式(DIP)的应用场合。4600X系列具有丰富的引脚配置选项,增强了设计灵活性,适合多种不同的应用需求。

    2. 技术参数


    | 参数 | 描述 |

    | 电阻范围 | 10欧姆至10兆欧姆 |
    | 最大工作电压 | 100V |
    | 温度系数 | 50Ω至2.2兆欧姆为±100ppm/°C;其余为±250ppm/°C |
    | 电阻跟踪温度系数 | ±50ppm/°C最大;等值电阻相等 |
    | 绝缘电阻 | 最小10,000兆欧姆 |
    | 耐电压 | 200VRMS |
    | 工作温度 | -55°C至+125°C |

    3. 产品特点和优势


    - 环保材料:符合RoHS标准,无铅,适用于绿色电子制造。
    - 低轮廓设计:兼容DIP封装,使设计更加紧凑。
    - 引脚配置多样:提供了多种引脚配置选项,增强设计灵活性。
    - 包装方式灵活:提供散装和Ammo-pak包装选择。
    - 标识清晰:标记明显且永久,易于识别。

    4. 应用案例和使用建议


    4600X系列广泛应用于DRAM、SCSI、R/2R梯形网络等领域。例如,在DRAM应用中,这些电阻用于存储器模块的电阻网络,确保信号稳定性和准确性。在实际应用中,建议用户根据具体的设计需求选择合适的电阻值和配置,以确保最佳的性能和可靠性。

    5. 兼容性和支持


    - 兼容性:与其他电子元器件良好兼容,如与集成电路和电容、电感配合使用。
    - 厂商支持:Bourns公司提供详细的技术文档和支持服务,用户可以下载应用笔记获取更多使用指南和技巧。

    6. 常见问题与解决方案


    - 问题一:安装后电阻值出现偏差。解决办法:检查焊接工艺和使用适当的清洁过程,如松香焊剂和溶剂清洗。
    - 问题二:长期使用后电阻值变化。解决办法:确认环境条件是否超出规定的操作范围,并定期进行性能测试。

    7. 总结和推荐


    4600X系列厚膜封装SIP电阻是一款高度可靠的产品,适用于各种复杂电路设计。其环保材料、灵活的引脚配置和良好的电气特性使其在市场上具有很高的竞争力。强烈推荐此产品给需要高性能电阻的应用场合。
    本文对4600X系列厚膜封装SIP电阻进行了全面的技术概述,详细介绍了其基本特性和优势,帮助用户更好地了解和选择合适的产品。

4610X-101-272LF参数

参数
电阻值 2.7KΩ
电阻个数 -
精度 ±2%
温度系数 ±100ppm/℃
引脚数量 -
电阻匹配比 -
单个电阻功率 200mW
电阻器匹配率漂移 -
长*宽*高 25.35mm*2.49mm*5.08mm
通用封装 SIP-10
安装方式 通孔安装
零件状态 在售
包装方式 散装

4610X-101-272LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

4610X-101-272LF数据手册

厂牌 PDF简要描述 下载
BOURNS 网络阵列电阻 BOURNS 4610X-101-272LF 4610X-101-272LF数据手册

4610X-101-272LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
