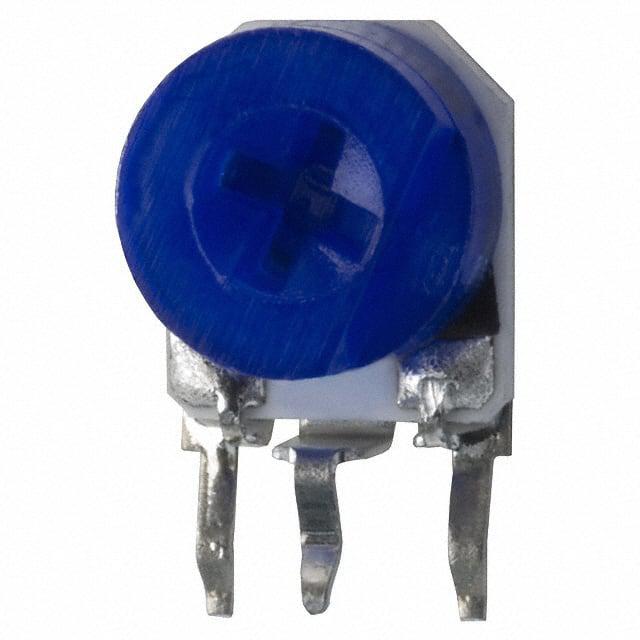

3306W-1-103

厂牌: BOURNS
产品描述: 10KΩ ±25% 200mW ±250ppm/℃ 线性 插件 通孔安装 8.4mm(高度)
供应商型号: 3306W-103-ND
供应商: Digi-Key
标准整包数: 1

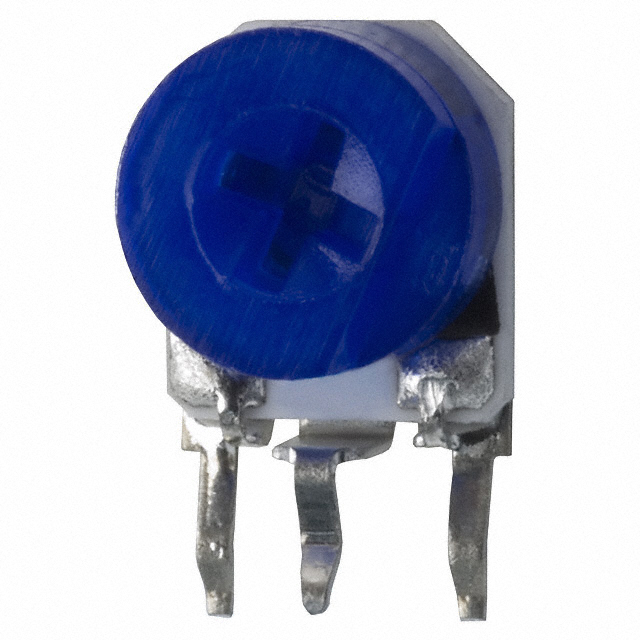

BOURNS 电位器及其他可变电阻器 3306W-1-103

3306W-1-103概述

    3306 系列 Trimpot® 微调电位器技术手册

    1. 产品简介


    3306系列Trimpot®微调电位器是一款工业级的精密微调电位器,广泛应用于需要高精度调整的应用场合。该系列产品具有单圈调节和圆形设计的特点,适用于多种不同的安装方式。此外,该电位器还提供了防尘和防水保护盖,增强了其在恶劣环境下的可靠性。

    2. 技术参数


    以下是3306系列Trimpot®微调电位器的主要技术规格:
    | 参数 | 值 |

    | 标准电阻范围 | 100Ω 至 1MΩ |
    | 电阻容差 | ±25% 标准 |
    | 绝对最小电阻 | ≤2KΩ 时 30Ω 最大 |
    | 接触电阻变化 | ≤3% 最大 |
    | 分辨率 | 实际上无限 |
    | 调节角度 | 215° 标称值 |
    | 功率等级(最大电压100V) | 70°C 时 0.2W |
    | 温度范围 | -25°C 至 +100°C |
    | 温度系数 | ±250 ppm/°C |
    | 负载寿命 | 1,000小时 0.2W @ 70°C (5%ΔTR) |

    3. 产品特点和优势


    - 6mm 圆形 / 单圈 / 陶瓷电位器:提供了高精度和可靠性。
    - 十字槽调整选项:提供灵活的调整方式。
    - 水平和垂直安装样式:方便安装在不同位置。
    - 防尘和防溅水盖:增强耐用性和可靠性。
    - PC板支架和固定功能:便于电路板上的固定。
    - 前端和顶部调整款式:提供更多灵活性。
    - 符合RoHS标准:环保且适用于各种应用场合。
    - 精密制造和高性能材料:确保长期稳定性和可靠性。

    4. 应用案例和使用建议


    3306系列Trimpot®微调电位器在各种应用场合中得到了广泛应用,如工业控制、测量设备和电子仪器等。根据手册中的描述,以下是一些典型的应用场景:
    - 工业自动化系统:用于设备参数的精确调整。
    - 实验室测试设备:提供稳定的电阻调整。
    - 电子仪器:确保长期的稳定性和精度。
    使用建议:
    - 在进行调整时,确保使用正确的工具,以避免损坏。
    - 定期清洁和检查电位器,确保长期稳定运行。
    - 根据具体应用需求选择合适的电阻值。

    5. 兼容性和支持


    3306系列Trimpot®微调电位器具有广泛的兼容性,可与其他标准组件一起使用。厂商提供了详细的使用说明和技术支持,包括在线资源和电话支持。标准包装包含200个部件,适用于批量生产和使用。

    6. 常见问题与解决方案


    - 问题1:调整时手感不一致。
    - 解决方案:请确认安装正确且无误,检查是否有松动或接触不良的情况。
    - 问题2:接触电阻变化较大。
    - 解决方案:确保使用适当的工具,并定期清洁和检查电位器。
    - 问题3:使用寿命短。
    - 解决方案:检查应用环境是否过于苛刻,适当增加保护措施,如防尘和防水盖。

    7. 总结和推荐


    综上所述,3306系列Trimpot®微调电位器具有出色的精度和可靠性,适用于各种工业和实验室应用。其坚固的设计和广泛的应用范围使其在市场上具备很高的竞争力。总体而言,强烈推荐此产品用于需要高精度和稳定性的应用场景。
    本技术手册提供的详细信息和使用建议有助于用户更好地了解和使用3306系列Trimpot®微调电位器。希望这些信息能帮助您在实际应用中获得最佳效果。

3306W-1-103参数

参数
电阻值 10KΩ
精度 ±25%
额定功率 200mW
温度系数 ±250ppm/℃
额定电压 -
锥度 线性
长*宽*高 8.4mm(高度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

3306W-1-103厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3306W-1-103数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3306W-1-103 3306W-1-103数据手册

3306W-1-103封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.5175 ¥ 4.3729
10+ $ 0.4359 ¥ 3.6829
25+ $ 0.4076 ¥ 3.4439
50+ $ 0.3633 ¥ 3.07
200+ $ 0.3152 ¥ 2.6376
400+ $ 0.299 ¥ 2.5025
600+ $ 0.2899 ¥ 2.4261
1000+ $ 0.2788 ¥ 2.3331
5000+ $ 0.2463 ¥ 2.0613
库存: 612
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.37
