PM43-220M-RC

产品分类: 贴片电感
厂牌: BOURNS
产品描述: 1KHz 20MHz 1.2A 760mA 25@2.52MHz 22μH 380mΩ ±20% 标准安装,贴片安装 4.5mm*4mm*3.5mm
供应商型号: PM43-220M-RC
供应商: Master
标准整包数: 1500

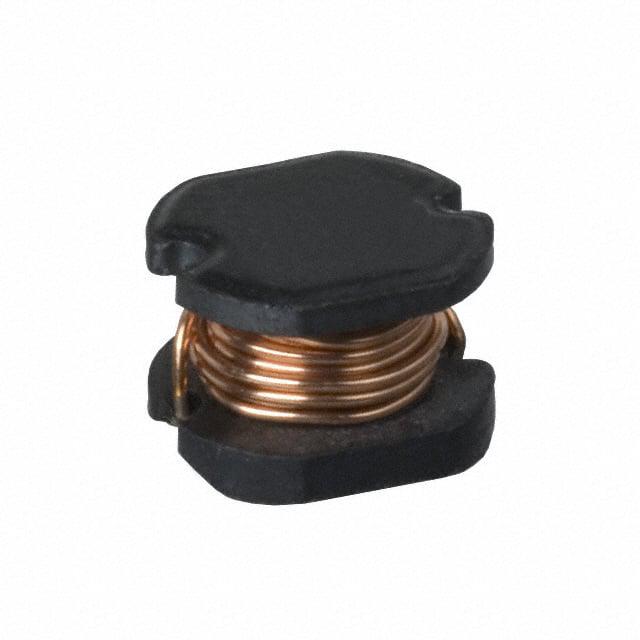

BOURNS 贴片电感 PM43-220M-RC

PM43-220M-RC概述

    PM43 Series - SMD Power Inductor

    1. 产品简介


    PM43系列是一款表面贴装型功率电感器,适用于直流-直流转换器的输入/输出端口以及便携式通信设备、摄像机和液晶电视的电源供应系统。该系列产品以其低电感值和小体积设计,在各种电子产品中表现出色。

    2. 技术参数


    以下是PM43系列的主要技术参数:
    | 特性 | 值 |

    | 测试电压 | 1 V |
    | 工作温度范围 | -40°C至+125°C(含温度上升)|
    | 存储温度范围 | -40°C至+125°C |
    | 焊接耐热性 | 260°C持续5秒 |
    | 潮湿敏感等级 | 2级 |
    | 线圈材料 | 铁氧体DR |
    | 导线材料 | 编织铜导线130 |
    | 端子材料 | Ag/Ni/Sn |
    | 额定电流(饱和电流)| 5.50 A |
    | 温升限制(额定Irms时) | 40°C最大 |
    | 包装规格 | 每卷1500个单位 |
    电感量范围为0.8 μH到56 μH,具体如下:
    | 电感量 (μH) | 容差 (%) | 最小SRF (MHz) | 最大IRMS (A) | 最大Isat (A) |

    | 1.0 ± 20 | 28 | 7.96 | 3.80 | 5.50 |
    | 1.4 ± 20 | 28 | 7.96 | 3.30 | 5.10 |
    | ... | ... | ... | ... | ... |
    | 56 ± 10 | 20 | 2.52 | 0.50 | 0.74 |

    3. 产品特点和优势


    - 低电感值:适合高频率应用,如便携式通信设备和摄像机。
    - 小体积:仅为3.2毫米厚,非常适合空间受限的设计。
    - 环保材料:符合RoHS标准,无铅化设计,环保可靠。
    - 多尺寸选择:覆盖0.8 μH到56 μH,满足不同应用场景需求。


    4. 应用案例和使用建议


    应用场景:
    - 直流-直流转换器的输入/输出端口。
    - 便携式通信设备的电源供应。
    - 摄像机和LCD电视的电源供应。
    使用建议:
    - 在进行PCB布局时,尽量减少电磁干扰(EMI),可以参考制造商提供的推荐布局图。
    - 为了确保良好的散热性能,建议合理分配电感器周围的元件位置。

    5. 兼容性和支持


    PM43系列电感器与其他电子元件具有良好的兼容性,能够适应各种电路设计。同时,制造商提供了详尽的技术文档和支持,确保用户在使用过程中遇到问题时能获得及时的帮助。

    6. 常见问题与解决方案


    - 问题1:如何判断电感器是否损坏?
    - 解决方案:使用万用表测量电阻值,如果偏离正常值较大,则可能是电感器损坏。

    - 问题2:焊接过程中需要注意哪些事项?
    - 解决方案:确保焊接温度不超过260°C,避免高温损坏电感器。

    7. 总结和推荐


    综上所述,PM43系列电感器凭借其低电感值、小体积和广泛的适用性,是理想的高性能解决方案。无论是便携式通信设备还是家用电器,PM43系列电感器都能提供出色的性能表现。因此,我强烈推荐使用这款产品,以提升您的电路设计质量和可靠性。

PM43-220M-RC参数

参数
额定电流 760mA
Q值 25@2.52MHz
测试频率 1KHz
电感值 22μH
饱和电流(LSAT) 1.2A
自谐振频率(SRF) 20MHz
容差 ±20%
直流电阻(DCR) 380mΩ
长*宽*高 4.5mm*4mm*3.5mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

PM43-220M-RC厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

PM43-220M-RC数据手册

厂牌 PDF简要描述 下载
BOURNS 贴片电感 BOURNS PM43-220M-RC PM43-220M-RC数据手册

PM43-220M-RC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1500+ $ 0.4136 ¥ 3.4372
3000+ $ 0.4075 ¥ 3.3374
6000+ $ 0.395 ¥ 3.2346
7500+ $ 0.386 ¥ 3.1612
10500+ $ 0.3839 ¥ 3.1439
15000+ $ 0.3767 ¥ 3.0851
25500+ $ 0.3767 ¥ 3.0851
库存: 3000
起订量: 1500 增量: 0
交货地:
最小起订量为:1500
合计: ¥ 5155.8
