6100-101K-RC

产品分类: 插件电感
厂牌: BOURNS
产品描述: 100KHz 5.8MHz 1.98A 5.8@796kHz 100μH 160mΩ ±10% 垂直安装,通孔安装 11mm(长度)*10.5mm(高度)
供应商型号: UA-6100-101K-RC
供应商: 海外现货
标准整包数: 160

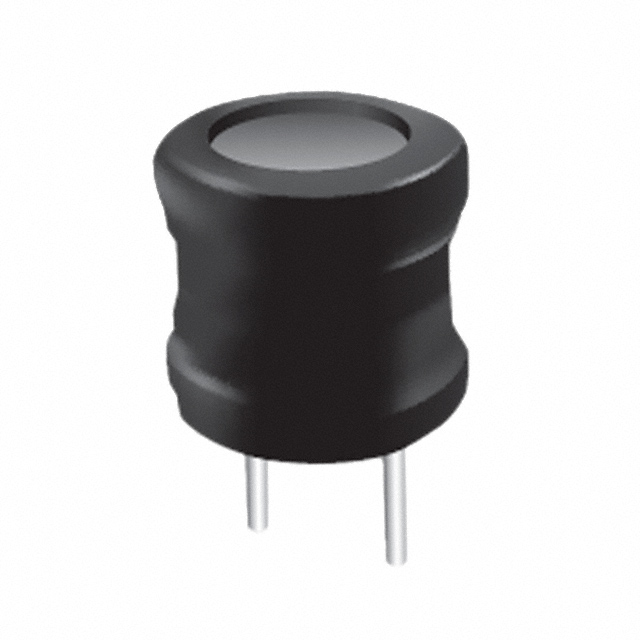

BOURNS 插件电感 6100-101K-RC

6100-101K-RC概述

    # 6100系列径向引脚RF扼流圈技术手册

    产品简介


    基本信息
    6100系列径向引脚RF扼流圈(6100 Series - Radial Lead RF Choke)是适用于多种直流-直流转换器、电源供应、桌面笔记本电脑和输出扼流圈应用的高品质产品。其最大电流额定值可达6.33A,电感范围从10µH到18,000µH,且符合RoHS标准。
    主要功能
    - 高频信号滤波
    - 抑制射频干扰
    - 稳定电源输出
    应用领域
    - DC/DC转换器
    - 电源供应
    - 桌面笔记本电脑
    - 输出扼流圈

    技术参数


    电气规格(25°C)
    | 型号 | 电感(µH) | ±10% | SRF (MHz) | DCR (Ω) | Idc (A) |
    |
    | 6100-100K-RC | 10 | ±10% | 21.0 | 2.52 | 6.33 |
    | 6100-120K-RC | 12 | ±10% | 18.3 | 2.52 | 5.75 |
    | ... | ... | ... | ... | ... | ... |
    | 6100-183K-RC | 18,000 | ±10% | 0.3 | 79.6 | 0.16 |
    工作环境
    - 工作温度:-40°C 至 +105°C
    - 存储温度:-40°C 至 +105°C

    产品特点和优势


    - 高频性能优越:最高支持252KHz的工作频率,能够有效抑制高频噪声。
    - 电流承载能力强大:高达6.33A的最大电流承受能力,适合高功率应用。
    - 宽电感范围:从10µH到18,000µH,几乎覆盖所有应用需求。
    - RoHS合规:符合环保标准,适用于现代电子产品。

    应用案例和使用建议


    应用案例
    6100系列扼流圈在DC/DC转换器和电源供应系统中表现出色,可显著提升系统的稳定性和效率。例如,在桌面笔记本电脑电源供应系统中,它能有效减少电磁干扰,确保稳定的电源输出。
    使用建议
    - 在设计系统时,需要根据具体应用选择合适的电感值,以确保最佳性能。
    - 考虑工作环境的温度变化,选择适当型号的产品。
    - 结合电路的具体要求,进行详细模拟和测试,以验证产品的性能。

    兼容性和支持


    6100系列扼流圈采用标准160个/托盘的包装方式,易于安装和存储。该产品与常见的电子元器件具有良好的兼容性,且制造商提供了详尽的技术支持文档和专业服务,确保用户能够快速上手并充分利用产品性能。

    常见问题与解决方案


    常见问题
    1. 如何确定合适的电感值?
    2. 在高电流下,产品温升是否影响性能?
    解决方案
    1. 电感值的选择:参考产品的技术参数,结合实际应用需求,通过模拟软件或实验方法确定最合适的电感值。
    2. 高电流下的温升:在高电流环境下使用时,应注意散热问题。可以考虑添加散热片或其他冷却装置,以保证产品稳定运行。

    总结和推荐


    6100系列径向引脚RF扼流圈是一款高性能的电子元器件,具备卓越的高频性能、强大的电流承载能力和广泛的电感范围。其RoHS合规和高可靠性使其成为现代电子系统中的理想选择。无论是DC/DC转换器还是电源供应系统,6100系列扼流圈都能提供优异的性能表现。强烈推荐在相关应用中使用此产品,以提高系统的整体稳定性和可靠性。

6100-101K-RC参数

参数
自谐振频率(SRF) 5.8MHz
容差 ±10%
直流电阻(DCR) 160mΩ
额定电流 1.98A
Q值 5.8@796kHz
测试频率 100KHz
电感值 100μH
饱和电流(LSAT) -
长*宽*高 11mm(长度)*10.5mm(高度)
安装方式 垂直安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘

6100-101K-RC厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

6100-101K-RC数据手册

厂牌 PDF简要描述 下载
BOURNS 插件电感 BOURNS 6100-101K-RC 6100-101K-RC数据手册

6100-101K-RC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
320+ $ 0.4738 ¥ 3.97
640+ $ 0.4575 ¥ 3.8339
1600+ $ 0.4313 ¥ 3.6139
库存: 800
起订量: 320 增量: 160
交货地:
最小起订量为:320
合计: ¥ 1270.4
