首页  >  产品百科  >  PM1210-2R2J-RC

PM1210-2R2J-RC

产品分类: 贴片电感
厂牌: BOURNS
产品描述: 7.96MHz 80MHz 190mA 30@7.96MHz 2.2μH 950mΩ ±5% 1210 贴片安装 3.2mm*2.5mm*2.2mm
供应商型号: PM1210-2R2J-RC
供应商: Master
标准整包数: 1990

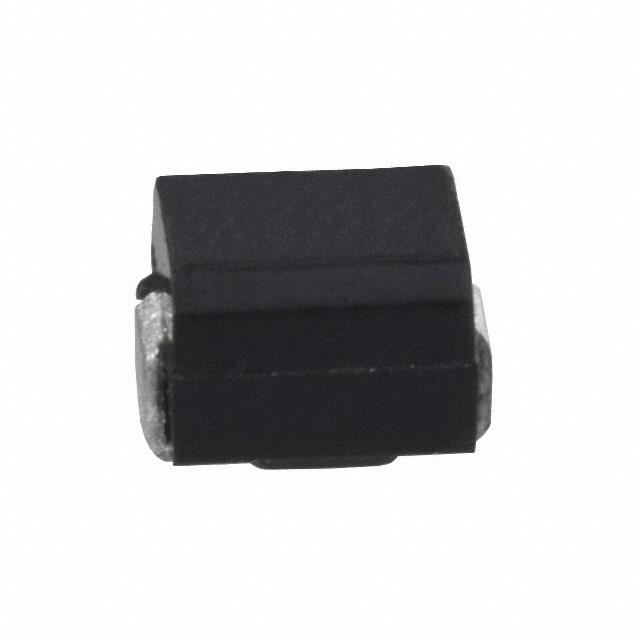

BOURNS 贴片电感 PM1210-2R2J-RC

PM1210-2R2J-RC概述

    PM1210 系列片式电感

    1. 产品简介


    PM1210 系列是一款专为移动电话、电视(CTV)、录像机(VCR)、高级集成电路(HIC)及软盘驱动器(FDD)等便携式电子产品设计的片式电感。该系列电感具有高抗热性和湿度能力,以及出色的机械冲击和压力耐受性。电感值范围从1 µH到150 µH不等,能够满足不同应用的需求。

    2. 技术参数


    | 参数 | 规格 |

    | 电感值范围 | 1 µH 至 150 µH |
    | 最小Q值 | 1 |
    | 测试频率 | 30 MHz |
    | 自谐振频率 | 7.96 MHz |
    | 最大直流电阻 | 3.3 Ω |
    | 额定电流 | 10 mA 至 400 mA |
    | 尺寸 | 12.5 mm × 10 mm × 4 mm |
    | 工作温度范围 | -40°C 至 +125°C |
    | 储存温度范围 | -40°C 至 +125°C |
    | 焊接热抗性 | 245°C,5秒 |

    3. 产品特点和优势


    - 抗热性和抗湿性: PM1210 系列能够在极端环境下保持稳定的工作性能,适合在潮湿和高温环境中使用。
    - 机械冲击和压力耐受性: 该系列电感具备极强的机械强度,能够承受各种工业和环境条件下的机械应力。
    - 精准尺寸: 其精准的尺寸确保了自动化表面贴装工艺的顺利进行,提高了装配精度。
    - 广泛的电感范围: 从1 µH 到 150 µH 的电感值范围可以适应多种不同的电路需求。
    - 环保合规: 符合RoHS标准,环保安全。

    4. 应用案例和使用建议


    PM1210 系列电感广泛应用于手机、电视、录像机和软盘驱动器等便携式电子设备。在使用过程中,应注意保证工作环境温度不超过125°C,避免过度电流导致电感损坏。例如,在手机内部空间有限且温度较高的情况下,应选用额定电流较低的型号以确保长期可靠运行。

    5. 兼容性和支持


    PM1210 系列电感通常与同一系列的产品及其他标准电子元器件兼容。制造商提供了详尽的技术文档和支持服务,帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - 问题:电感值偏移
    - 解决办法:检查焊接过程中的温度控制,确保符合手册规定的焊接温度。
    - 问题:工作温度超出限制
    - 解决办法:根据具体应用需求选择合适型号,确认工作环境温度不会超过产品允许的最高温度。

    7. 总结和推荐


    PM1210 系列片式电感凭借其卓越的性能和广泛的应用范围,是移动通信和消费电子设备的理想选择。其出色的抗热性和湿度能力,使其成为高性能应用中的首选产品。因此,强烈推荐该系列产品用于需要高可靠性的应用场景。

PM1210-2R2J-RC参数

参数
电感值 2.2μH
饱和电流(LSAT) -
自谐振频率(SRF) 80MHz
容差 ±5%
直流电阻(DCR) 950mΩ
额定电流 190mA
Q值 30@7.96MHz
测试频率 7.96MHz
长*宽*高 3.2mm*2.5mm*2.2mm
通用封装 1210
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PM1210-2R2J-RC厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

PM1210-2R2J-RC数据手册

厂牌 PDF简要描述 下载
BOURNS 贴片电感 BOURNS PM1210-2R2J-RC PM1210-2R2J-RC数据手册

PM1210-2R2J-RC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.1595 ¥ 1.351
2000+ $ 0.1449 ¥ 1.2045
4000+ $ 0.1371 ¥ 1.139
6000+ $ 0.135 ¥ 1.1222
8000+ $ 0.1302 ¥ 1.0609
26000+ $ 0.1248 ¥ 1.022
50000+ $ 0.1219 ¥ 0.9979
100000+ $ 0.1219 ¥ 0.9979
库存: 1990
起订量: 1990 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1.35
直接购买
加入购物车
