首页  >  产品百科  >  PQ2614BHA-330K

PQ2614BHA-330K

产品分类: 贴片电感
厂牌: BOURNS
产品描述: 100KHz 8MHz 5.1A 30A 33μH 1.9mΩ ±10% 标准安装,贴片安装 27.9mm*19.8mm*16mm
供应商型号: N-PQ2614BHA-330K
供应商: 云汉优选
标准整包数: 1

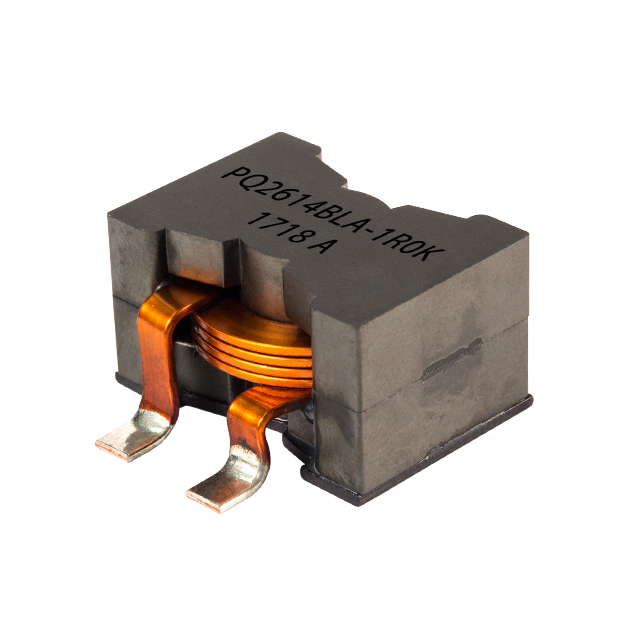

BOURNS 贴片电感 PQ2614BHA-330K

PQ2614BHA-330K概述

    # PQ2614BLA/BHA系列屏蔽式功率电感器

    产品简介


    PQ2614BLA/BHA系列屏蔽式功率电感器是专为满足高电流和低直流电阻需求而设计的高性能电子元器件。本系列产品主要用于电源管理和控制领域,如开关电源、电池充电器、工业自动化设备和通信设备等。这些电感器以其出色的电磁屏蔽效果、低功耗和高饱和电流能力而著称。

    技术参数


    - 基本参数:
    - 类型:屏蔽式功率电感器
    - 外形尺寸:26 mm × 14 mm
    - 芯材:铁氧体
    - 导线:镀铜漆包线
    - 端子涂层:锡
    - 包装:25个/托盘
    - 电气规格(@ 25°C):
    - 电感值范围:1.0 μH 至 33 μH
    - 额定电流:
    - Isat1(电感下降20%时):≥84.0 A(典型值)
    - Isat2(电感下降30%时):≥54.0 A(典型值)
    - 最大Irms(纹波电流):30 A(典型值)
    - 额定工作电压:300 VDC(最大值)
    - 直流电阻(DCR):0.85 mΩ 至 1.90 mΩ(典型值)
    - 工作温度范围:
    - 工作温度:-40°C 至 +155°C
    - 存储温度:-40°C 至 +155°C
    - 其他特性:
    - 符合AEC-Q200标准
    - 符合RoHS指令,无卤素
    - 尺寸稳定性强
    - 适用于高饱和电流应用

    产品特点和优势


    PQ2614BLA/BHA系列屏蔽式功率电感器具备多种独特的功能和优势,使其在各类应用中表现出色:
    - 磁屏蔽设计:有效降低电磁干扰,确保稳定性和可靠性。
    - 低直流电阻(DCR):提升效率并减少发热。
    - 高饱和电流:可承受高电流冲击,适用于各种严苛的应用环境。
    - 额外的焊盘设计:提高机械稳定性,便于焊接操作。
    - 符合行业标准:通过AEC-Q200认证,适用于汽车电子等领域。
    - 环保材料:符合RoHS和无卤素要求,适合绿色制造和环保应用。

    应用案例和使用建议


    应用案例
    PQ2614BLA/BHA系列电感器广泛应用于电源管理、工业自动化及通信设备中。例如,在开关电源系统中,它能有效抑制噪声和纹波,提高输出的稳定性。在电池充电器中,它能提供高效的电流滤波和储能能力,确保电池充放电过程的平稳运行。
    使用建议
    - 布局设计:根据推荐的布局指南进行安装,确保电感器的边缘与安装垫紧密对齐。
    - 热管理:鉴于高电流运行可能引起发热,建议采用有效的散热措施,如增加散热片或优化空气流通。
    - 电流测试:建议在实际应用中进行电流测试,以验证产品的性能和适应性。

    兼容性和支持


    PQ2614BLA/BHA系列电感器具有良好的兼容性,可以与各种电路板和电子模块无缝集成。制造商Bourns提供了详尽的技术支持,包括在线资源、客户服务和技术文档,帮助用户更好地了解和使用这些产品。此外,Bourns还提供了全面的质量保证,确保产品的长期可靠性和性能。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电感器过热 | 检查布局设计,确保适当的散热措施;更换更高电流等级的产品。 |
    | 输出电压不稳定 | 检查输入电压和负载情况,确保电感器工作在推荐范围内。 |
    | 焊接不良 | 确保焊接温度曲线正确,检查焊接点是否充分接触。 |

    总结和推荐


    总体而言,PQ2614BLA/BHA系列屏蔽式功率电感器凭借其优异的性能和多重优势,非常适合需要高效、稳定电源管理的应用场合。其出色的磁屏蔽能力和高饱和电流能力使其在众多同类产品中脱颖而出。我们强烈推荐这一系列电感器用于开关电源、电池充电器和其他需要高效能量转换的设备中。如果您在应用过程中遇到任何问题,Bourns的专业技术支持团队将随时为您解答疑问。

PQ2614BHA-330K参数

参数
测试频率 100KHz
电感值 33μH
饱和电流(LSAT) 5.1A
自谐振频率(SRF) 8MHz
容差 ±10%
直流电阻(DCR) 1.9mΩ
额定电流 30A
Q值 -
长*宽*高 27.9mm*19.8mm*16mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 托盘

PQ2614BHA-330K厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

PQ2614BHA-330K数据手册

厂牌 PDF简要描述 下载
BOURNS 贴片电感 BOURNS PQ2614BHA-330K PQ2614BHA-330K数据手册

PQ2614BHA-330K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
75+ $ 1.4522 ¥ 12.3437
库存: 139
起订量: 75 增量: 1
交货地:
最小起订量为:75
合计: ¥ 925.77
