首页  >  产品百科  >  PM105-471K-RC

PM105-471K-RC

产品分类: 贴片电感
厂牌: BOURNS
产品描述: 1KHz 2.5MHz 800mA 420mA 12@796kHz 470μH 1.48Ω ±10% 标准安装,贴片安装 9.8mm*9.8mm*5.8mm
供应商型号: N-PM105-471K-RC
供应商: 云汉优选
标准整包数: 1

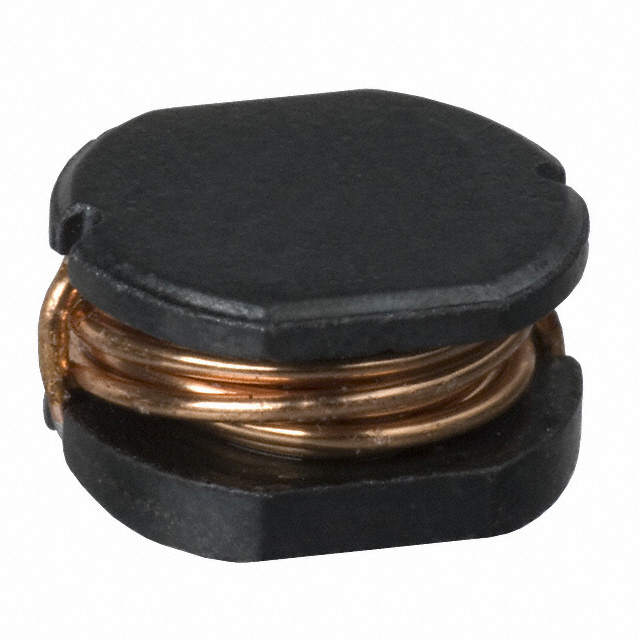

BOURNS 贴片电感 PM105-471K-RC

PM105-471K-RC概述

    PM105系列SMD功率电感技术手册

    1. 产品简介


    PM105系列SMD功率电感是一款专为直流/直流转换器输入输出和电源供应设计的小型电感器。它适用于便携式通信设备、摄像机等多种应用场合。产品提供了一系列不同电感值的型号选择,以满足不同应用的需求。

    2. 技术参数


    - 封装尺寸: 最大直径9.8mm
    - 核心材料: 铁氧体DR核心
    - 线材: 漆包铜线
    - 终端材料: Ag/Ni/Sn镀层
    - 测试频率: 1kHz
    - 测试电压: 1V
    - 耐温范围: -40°C至+125°C(包含温度升高)
    - 额定电流: 典型情况下在10%内阻下降时为Isat
    - 热稳定性: 最大温度上升为40°C时的Irms
    - 回流焊接温度: 230°C,最大50秒
    - 耐焊接热力: 260°C持续5秒
    - 潮湿敏感度等级: 1级
    - 静电放电分类(HBM): N/A

    3. 产品特点和优势


    - 小型设计: 最大直径仅为9.8mm,适合空间受限的应用。
    - 无铅合规: 符合RoHS指令。
    - 应用广泛: 适用于各种便携式通信设备、摄像机及LCD显示器的电源供应。
    - 多样化型号: 提供多种不同电感值的选择,便于灵活应用。

    4. 应用案例和使用建议


    PM105系列SMD功率电感主要应用于便携式通信设备、摄像机和LCD显示屏的电源供应中。例如,在一个典型的便携式摄像机中,它可以用来稳定电源供应,确保摄像机正常运行。在使用过程中,应根据具体应用选择合适的电感值型号,确保在特定条件下的稳定性和可靠性。

    5. 兼容性和支持


    PM105系列电感具有良好的兼容性,可以与其他标准SMD组件一起使用。制造商提供全面的技术支持和维护服务,确保用户在应用中遇到问题时能够及时获得帮助。

    6. 常见问题与解决方案


    - 问题1: 温度过高导致电感损坏。
    - 解决方案: 确保应用环境温度在规定范围内,并且合理分配电流。

    - 问题2: 电感值不匹配。
    - 解决方案: 根据具体应用需求选择合适的电感值型号,或者咨询供应商获取专业建议。

    7. 总结和推荐


    PM105系列SMD功率电感以其小巧的体积、优良的电气性能和广泛的应用范围,成为市场上备受青睐的产品。尤其适用于需要紧凑布局的便携式设备中。总体来看,强烈推荐该产品用于各种电源管理和稳压应用中,其可靠性和性能足以满足大部分需求。

PM105-471K-RC参数

参数
电感值 470μH
饱和电流(LSAT) 800mA
自谐振频率(SRF) 2.5MHz
容差 ±10%
直流电阻(DCR) 1.48Ω
额定电流 420mA
Q值 12@796kHz
测试频率 1KHz
长*宽*高 9.8mm*9.8mm*5.8mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

PM105-471K-RC厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

PM105-471K-RC数据手册

厂牌 PDF简要描述 下载
BOURNS 贴片电感 BOURNS PM105-471K-RC PM105-471K-RC数据手册

PM105-471K-RC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 0.477 ¥ 4.0545
库存: 500
起订量: 250 增量: 1
交货地:
最小起订量为:250
合计: ¥ 1013.62
直接购买
加入购物车
