3306P-1-203

厂牌: BOURNS
产品描述: 20KΩ ±25% 200mW ±250ppm/℃ 线性 通孔安装 7.62mm(高度)
供应商型号: 108240
供应商: 海外现货
标准整包数: 5
BOURNS 电位器及其他可变电阻器 3306P-1-203

3306P-1-203概述


    产品简介


    产品类型与主要功能

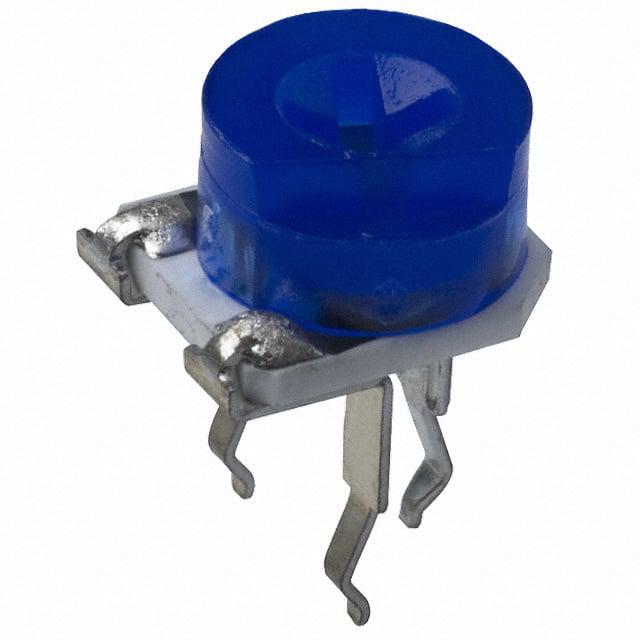

    3306系列是Bourns公司生产的6毫米圆形微调电位器(Trim pot),采用单圈/碳膜结构,具备工业级开放式框架设计。此系列产品适合用于各种电路调节和处理应用,具有出色的稳定性和可靠性。
    应用领域
    - 工业控制
    - 电信设备
    - 医疗设备
    - 家用电器
    - 汽车电子
    - 飞机及航天设备

    技术参数


    | 参数项 | 描述 |

    | 标准电阻范围 | 100 Ω 至 1 MΩ |
    | 电阻容差 | ±25% 标准,紧公差可选 |
    | 绝对最小电阻 | ≤2K时最大2% (≤2K = 30 Ω) |
    | 接触电阻变化 | 最大3% |
    | 分辨率 | 基本上是无限 |
    | 调整角度 | 215° 正常值 |
    | 功率等级(最大100 V) | 70°C 时 0.2 瓦 |
    | 温度范围 | -25°C 至 +100°C |
    | 温度系数 | ±250 ppm/°C |
    | 负载寿命 | 1000 小时 @ 70°C,0.2 瓦,5% ΔTR |
    | 机械角度 | 260° ±20° |
    | 扭矩(操作) | 最大 4.5 盎司-英寸 |
    | 止动强度 | 最小 6.5 盎司-英寸 |
    | 端子 | 可焊引脚 |
    | 标记 | 制造商商标,电阻代码 |

    产品特点和优势


    - 高精度调整:单圈调节,适合精确定位和校准需求。
    - 多种安装方式:水平和垂直安装风格,适应不同的电路布局需求。
    - 尘防/防水溅保护:防止灰尘和水溅影响,提高耐用性。
    - 板载设计:PCB支架和固定功能,便于集成到电路板中。
    - 环保认证:RoHS合规,适合环保要求高的应用场合。
    - 定制灵活性:可根据客户需求提供定制服务。

    应用案例和使用建议


    应用案例
    - 在医疗设备中,用于精确调整电流或电压,确保设备稳定运行。
    - 在工业控制系统中,作为过程参数的微调装置,提高系统的稳定性。
    使用建议
    - 在调整过程中,务必使用合适的工具,以避免损坏电位器。
    - 定期清洁和检查,确保接触良好,避免接触电阻变化导致误差。
    - 注意温度和湿度的影响,避免长时间暴露在极端环境下。

    兼容性和支持


    兼容性
    - 可与标准PCB支架和其他组件兼容,方便集成到各种设备中。
    - 支持多种安装方式,满足不同应用场景的需求。
    厂商支持
    - Bourns公司提供技术支持,解答客户疑问。
    - 提供标准包装(每袋200件),方便采购和管理。
    - 可根据客户需求进行定制,进一步提高产品适用性。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电阻值不稳定 | 定期检查并清洁电位器,确保接触良好。 |
    | 调整后电阻未改变 | 确认调整角度是否正确,检查是否损坏。 |
    | 温度变化引起电阻变化 | 确保在正常工作温度范围内使用,注意散热。 |
    | 电位器在长时间使用后失效 | 检查电源和负载,避免超负荷工作。 |

    总结和推荐


    综上所述,3306系列微调电位器具有优秀的电气特性和耐用性,适用于多种应用场景,尤其是在需要高精度调节和稳定性的场合。其独特的设计和优良的品质使其在市场上具有较强的竞争力。因此,我们强烈推荐使用该产品。如果您有任何疑问或需求,请联系Bourns公司获取更多技术支持。

3306P-1-203参数

参数
电阻值 20KΩ
精度 ±25%
额定功率 200mW
温度系数 ±250ppm/℃
锥度 线性
额定电压 -
长*宽*高 7.62mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

3306P-1-203厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3306P-1-203数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3306P-1-203 3306P-1-203数据手册

3306P-1-203封装设计

查看详情并下载
Symbol
Footprint
3D Model
