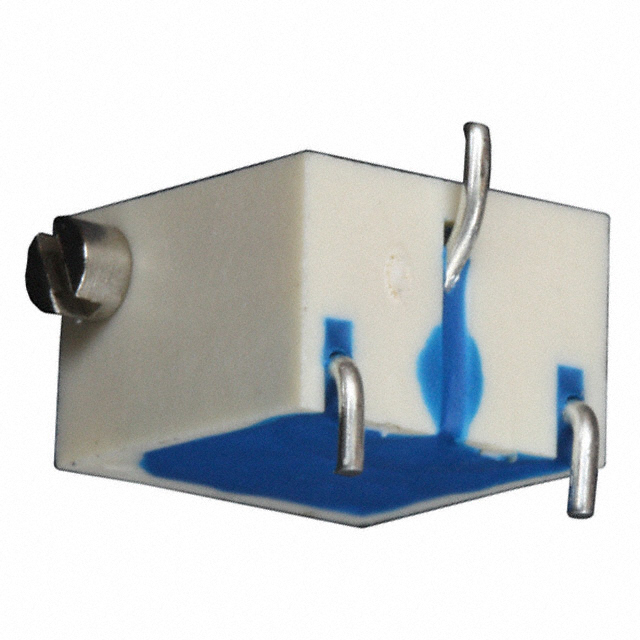

3269X-1-501GLF

厂牌: BOURNS
产品描述: 500Ω ±10% 250mW ±100ppm/℃ 300V 贴片安装 7.44mm(高度)
供应商型号: 3269X-1-501GLF
供应商: Master
标准整包数: 500
BOURNS 电位器及其他可变电阻器 3269X-1-501GLF

3269X-1-501GLF概述

    3269 - 1/4 ˝ Square SMD Trimpot® Trimming Potentiometer

    1. 产品简介


    3269系列 - 1/4英寸方形表面贴装微调电位计(SMD Trimpot®) 是一种精密的可调节电阻器,适用于各种电路中需要进行精细调整的应用场景。它提供稳定的无限分辨率电位器,具备垂直和水平调节样式,并且有选择性的包装形式,适合表面贴装制造工艺。此外,该产品符合RoHS标准,确保无铅环保要求,同时具备多样的阻值范围以满足不同应用需求。

    2. 技术参数


    - 阻值范围:10 欧姆到 1兆欧
    - 阻值公差:标准为±10%,更紧密的公差也可定制
    - 绝对最小阻值:1% 或 2 欧姆,取较高者
    - 接触电阻变化:3.0% 或 3 欧姆,取较高者
    - 可调性:
    - 电压分压:±0.02%
    - 电位计:±0.05%
    - 分辨率:无限
    - 绝缘电阻:500 VDC下不小于1,000兆欧姆
    - 介电强度:
    - 海平面:600 VAC
    - 80,000英尺:250 VAC
    - 有效行程:标称12转
    - 温度系数:±100 ppm/℃
    - 密封测试:85°C 下氟利昂测试60秒
    - 湿度测试:MIL-STD-202 Method 106
    - 振动测试:30 G
    - 冲击测试:100 G
    - 负载寿命测试:0.25瓦特@85°C 1,000小时
    - 旋转寿命测试:200个循环
    - 扭矩:最大2.5 盎司·英寸
    - 重量:约0.015 盎司

    3. 产品特点和优势


    3269系列 Trimpot® 具有以下显著特点和优势:
    - 稳定的无限分辨率:适合需要高精度调整的应用场景。
    - 垂直和水平调节样式:提供多种安装方式,灵活性强。
    - RoHS合规:符合环保标准,无铅化生产。
    - 多种阻值选择:标准表列出了常见的分布值,特殊阻值也可定制。
    - 高可靠性:通过多项环境和机械测试,确保长期稳定性能。

    4. 应用案例和使用建议


    3269系列 Trimpot® 常用于工业自动化、医疗设备、通信系统等领域。例如,在一个通信系统的信号调节模块中,可以通过使用这款电位计来精细调整信号的幅度和相位。具体使用时,建议注意以下几点:
    - 环境适应性:考虑到极端环境如高温或潮湿条件下的稳定性。
    - 机械应力:在振动和冲击较大的场合,需确保足够的结构强度和防护措施。

    5. 兼容性和支持


    该产品采用标准的表面贴装技术(SMT),易于与大多数表面贴装生产线集成。公司提供了详细的处理指南和客户支持服务,包括特定型号的加工建议及在线技术支持,以帮助客户更好地理解和使用这些电位计。

    6. 常见问题与解决方案


    - 问题:电位计在长时间使用后性能下降。
    - 解决方案:确保正确安装和定期检查,必要时重新校准。
    - 问题:不同批次之间的阻值差异较大。
    - 解决方案:选用更精确的阻值公差,如有需要请与供应商联系获取更详细的规格信息。

    7. 总结和推荐


    综上所述,3269系列 Trimpot® 是一款性能优异的微调电位计,特别适用于对阻值稳定性要求较高的应用场景。其广泛的技术参数和多样化的设计使其成为市场上极具竞争力的产品。强烈推荐给需要高精度、多功能且易于集成的电路设计项目。

3269X-1-501GLF参数

参数
电阻值 500Ω
精度 ±10%
额定功率 250mW
温度系数 ±100ppm/℃
锥度 -
额定电压 300V
长*宽*高 7.44mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

3269X-1-501GLF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3269X-1-501GLF数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3269X-1-501GLF 3269X-1-501GLF数据手册

3269X-1-501GLF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 2.2366 ¥ 18.3155
1000+ $ 2.1839 ¥ 17.8836
2500+ $ 2.1311 ¥ 17.4516
5000+ $ 2.0995 ¥ 17.1924
7500+ $ 2.0678 ¥ 16.9332
10000+ $ 2.0678 ¥ 16.9332
库存: 500
起订量: 500 增量: 0
交货地:
最小起订量为:500
合计: ¥ 9157.75
