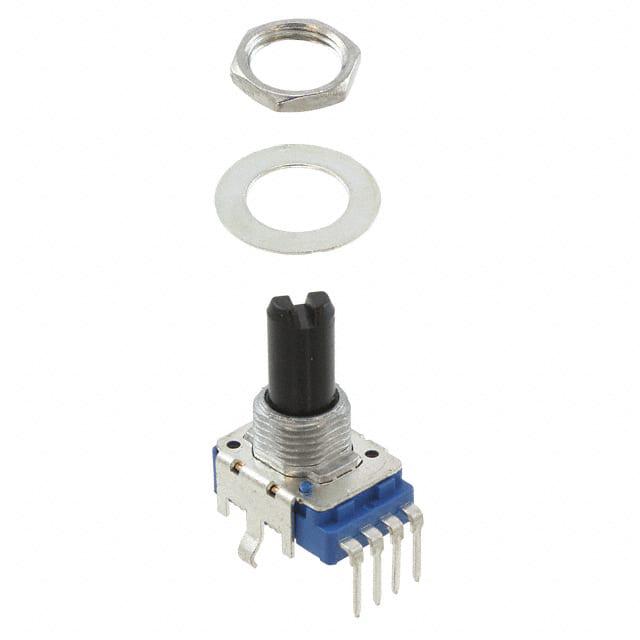

PTV111-3415AB503

厂牌: BOURNS
产品描述: 50KΩ ±20% 50mW 线性 面板安装 7.5mm*12mm*26mm
供应商型号:
供应商:
标准整包数: 0
BOURNS 电位器及其他可变电阻器 PTV111-3415AB503

PTV111-3415AB503概述

    PTV/PTT系列 12mm电位器技术手册

    产品简介


    PTV/PTT系列 12mm电位器是一款广泛应用于各种电子设备的电位器。该电位器采用了碳元素作为电阻材料,具备绝缘轴和快速安装的卡扣设计。其独特的中心定位点和可选的中心抽头选项使其在音频、视频及其它精密设备中有广泛应用。此外,PTV/PTT系列提供了多种引脚布局和双通道选择,以满足不同设计需求。

    技术参数


    - 阻值范围:1kΩ 至 1MΩ
    - 阻值公差:±20%
    - 残余电阻:最大1%
    - 额定功率:0.05瓦
    - 最大操作电压:交流50V,直流20V
    - 滑动噪声:最大100mV
    - 机械角度:300° ± 5°
    - 旋转扭矩:20至200g·cm
    - 定位扭矩:30至300g·cm
    - 旋转寿命:15,000次
    - 焊接条件:最大300°C,3秒内完成
    - 工作温度:-10°C 至 +50°C

    产品特点和优势


    PTV/PTT系列电位器的特点在于其多样化的引脚布局和可选的双通道设计,这使其能够灵活地适应不同的电路设计需求。碳材料和绝缘轴的设计不仅提高了其使用寿命,还保证了长期稳定性。中心定位点和中心抽头选项提供了精确的控制能力,使其在音频和视频设备中表现出色。此外,它的双通道设计使得该电位器非常适合需要多路控制的应用场合。

    应用案例和使用建议


    PTV/PTT系列电位器广泛应用于音频/电视系统、放大器、混音器、合成器、个人电脑及其显示器等。例如,在音频设备中,PTV/PTT系列电位器可以用于调节音量控制。为了确保最佳效果,建议用户在应用前仔细检查产品规格,确保其符合特定应用的需求。另外,在安装过程中,要注意正确接地和防护措施,以避免因环境因素导致的性能下降。

    兼容性和支持


    该电位器与标准电路板兼容,并且提供了一系列不同的引脚布局选项,以方便安装。制造商Bourns公司为其产品提供了详尽的技术支持和维护信息。用户可以通过电话或电子邮件联系Bourns公司获取更多帮助。

    常见问题与解决方案


    - 问题1:电位器在使用过程中出现噪音。
    解决方案:检查连接线是否松动或损坏,并确保安装时无应力施加于引脚上。必要时可以清洁接触点。
    - 问题2:电位器的阻值波动较大。
    解决方案:确认所选电位器的阻值范围是否适合您的应用需求。如果阻值超出正常范围,可能需要更换新的电位器。

    总结和推荐


    PTV/PTT系列 12mm电位器以其稳定的性能、多样的功能和广泛的适用范围成为一款优秀的电位器产品。无论是用于家用电器还是专业音频设备,它都能提供出色的性能和可靠性。强烈推荐使用该产品,尤其是在需要高精度和稳定性的应用场合。
    以上就是PTV/PTT系列 12mm电位器的产品手册内容摘要。希望这份指南能帮助您更好地了解和使用该产品。

PTV111-3415AB503参数

参数
电阻值 50KΩ
精度 ±20%
额定功率 50mW
温度系数 -
额定电压 -
锥度 线性
长*宽*高 7.5mm*12mm*26mm
安装方式 面板安装
零件状态 在售
包装方式 散装,托盘

PTV111-3415AB503厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

PTV111-3415AB503数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS PTV111-3415AB503 PTV111-3415AB503数据手册

PTV111-3415AB503封装设计

查看详情并下载
Symbol
Footprint
3D Model
