首页  >  产品百科  >  BIDW50N65T

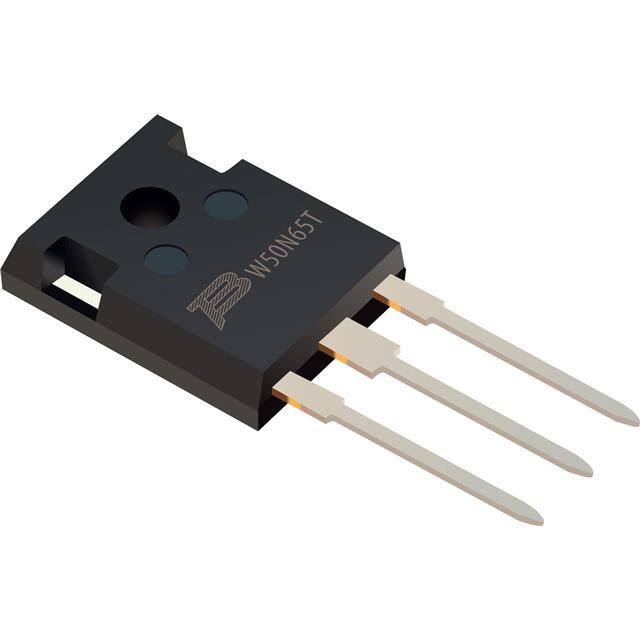

BIDW50N65T

产品分类: IGBT单管
厂牌: BOURNS
产品描述: Bourns IGBT, 最大 650 V, 最大 50 A
供应商型号: 2533509
供应商: 海外现货
标准整包数: 2

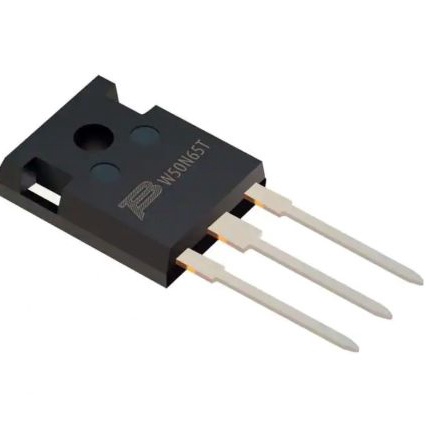

BOURNS IGBT单管 BIDW50N65T

BIDW50N65T概述

    BIDW50N65T Insulated Gate Bipolar Transistor (IGBT)

    1. 产品简介


    BIDW50N65T是一款绝缘栅双极晶体管(IGBT),结合了MOSFET门和双极晶体管的优势,特别适用于高电压和大电流的应用场合。此款IGBT采用了沟槽栅场截止技术,以提高动态特性的控制能力,同时降低了集电极-发射极饱和电压(VCE(sat))并减少了开关损耗。此外,这种结构还降低了热阻R(th)。

    2. 技术参数


    - 最大电气额定值:
    - 集电极-发射极电压(VCEs):650 V
    - 连续集电极电流(TC = 25°C):100 A
    - 连续集电极电流(TC = 100°C):50 A
    - 脉冲集电极电流:150 A
    - 门-发射极电压:±20 V
    - 连续正向电流(TC = 100°C):50 A
    - 短路耐受时间:10 μs
    - 总功耗:416 W
    - 存储温度范围:-55°C 至 +150°C
    - 工作结温范围:-55°C 至 +150°C
    - 热阻:
    - IGBT结-壳热阻:0.3 °C/W
    - 二极管结-壳热阻:0.65 °C/W

    3. 产品特点和优势


    - 技术特性:采用Trench-Gate Field-Stop技术,可以更好地控制动态特性,降低VCE(sat),减少开关损耗。
    - 优化设计:优化了导通性能。
    - 环保认证:符合RoHS标准。

    4. 应用案例和使用建议


    - 应用领域:开关电源(SMPS)、不间断电源(UPS)、功率因数校正(PFC)和逆变器。
    - 使用建议:为了实现最佳性能,用户应在特定应用中验证实际设备性能。针对不同的应用场景,调整相关参数以确保最优性能。

    5. 兼容性和支持


    - 兼容性:BIDW50N65T能够与各种电子元件或设备配合使用。
    - 支持和服务:Bourns提供技术支持和维护服务,帮助客户解决使用过程中的问题。

    6. 常见问题与解决方案


    - Q:如何确定合适的驱动电阻?
    - A:根据电路的具体要求选择适当的驱动电阻值,可以通过查看典型开关时间特性来确定。
    - Q:如何测量实际的VCE(sat)?
    - A:可以在不同条件下进行测试,并通过典型的VCE(sat) vs VGE曲线进行比较。
    - Q:如何评估热管理需求?
    - A:计算预期的功耗,并根据计算结果选择合适的散热措施,例如热沉或风扇。

    7. 总结和推荐


    BIDW50N65T是一款具有高性能、低功耗的IGBT器件。它适用于各种高电压和大电流的应用场合,如开关电源和逆变器。其独特之处在于采用了Trench-Gate Field-Stop技术,使得其在实际应用中表现出色。综合考虑,我们强烈推荐使用BIDW50N65T IGBT以满足您的特定需求。

BIDW50N65T参数

参数
配置 单二极管
集电极电流 100A
最大功率耗散 416W
VCEO-集电极-发射极最大电压 650V
最大集电极发射极饱和电压 -
通用封装 TO-247
安装方式 通孔安装
零件状态 在售
包装方式 管装

BIDW50N65T厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

BIDW50N65T数据手册

厂牌 PDF简要描述 下载
BOURNS IGBT单管 BOURNS BIDW50N65T BIDW50N65T数据手册

BIDW50N65T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2+ ¥ 40.6235
10+ ¥ 28.0258
50+ ¥ 25.9283
100+ ¥ 22.5558
250+ ¥ 22.1044
库存: 1142
起订量: 6 增量: 0
交货地:
最小起订量为:2
合计: ¥ 81.24
