3296W-1-473LF

厂牌: BOURNS
产品描述: 47KΩ ±10% 500mW ±100ppm/℃ 通孔安装 10.03mm(高度)
供应商型号: N-3296W-1-473LF
供应商: 云汉优选
标准整包数: 1

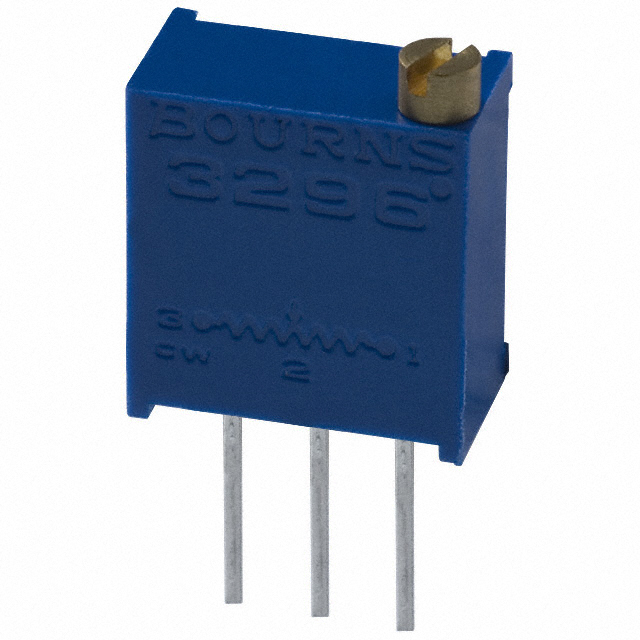

BOURNS 电位器及其他可变电阻器 3296W-1-473LF

3296W-1-473LF概述

    3296 - 3/8” Square Trimpot® Trimming Potentiometer

    1. 产品简介


    3296型Trimpot®可调电位器是一种多圈、陶瓷电阻、工业级、密封式电位器。它适用于多种精密调整应用,例如仪器仪表、自动化设备、通信设备等。该产品具有5种接线端子样式,并提供带状包装和卷盘包装选项,便于自动化生产和安装。

    2. 技术参数


    - 电气特性
    - 阻值范围:10欧姆到2兆欧姆
    - 阻值公差:±10%标准,可根据需求提供更紧公差
    - 最小绝对阻值:1%或2欧姆(取较大者)
    - 接触电阻变化:1%或3欧姆(取较大者)
    - 调整精度:电压 ±0.01%,电阻 ±0.05%
    - 绝缘电阻:500 VDC时最小为1000兆欧姆
    - 介电强度:海平面900 VAC,海拔70000英尺时350 VAC
    - 温度系数:±100 ppm/℃
    - 环境特性
    - 功率等级:最大300伏特时,70°C下0.5瓦特,125°C下无功率
    - 温度范围:-55°C到+125°C
    - 密封测试:85°C氟碳溶剂
    - 湿度测试:96小时(2% ΔTR,10兆欧姆IR)
    - 振动测试:20G(1% ΔTR;1% ΔVR)
    - 冲击测试:100G(1% ΔTR;1% ΔVR)
    - 负载寿命:70°C下0.5瓦特,1000小时(3% ΔTR,3%或3欧姆,取较大者)
    - 旋转寿命:200周期(4% ΔTR,3%或3欧姆,取较大者)
    - 物理特性
    - 扭矩:最大3.0盎司英寸
    - 机械止挡:指针自由旋转
    - 引脚:可焊接引脚
    - 重量:约0.03盎司
    - 尺寸:多个尺寸规格可供选择

    3. 产品特点和优势


    - 多功能性:3296型号提供了五种接线端子样式,适用于不同的安装需求。
    - 工业级质量:该产品经过严格的环境测试,确保在恶劣条件下也能稳定运行。
    - 密封设计:采用-chevron密封设计,增强了防潮能力和耐用性。
    - 认证合规:被列入QPL名单,符合MIL-R-22097和MIL-R-39035标准。
    - 环保材料:提供符合RoHS标准的版本。

    4. 应用案例和使用建议


    - 应用案例:广泛应用于航空航天、医疗设备、自动化控制系统等领域。
    - 使用建议:
    - 在高湿度环境中使用时,确保设备密封良好,避免受潮影响性能。
    - 定期进行负载寿命和旋转寿命测试,以确保长期稳定性。
    - 根据具体应用需求选择合适的阻值范围和公差。

    5. 兼容性和支持


    - 兼容性:支持多种接线端子样式,便于与不同电路板连接。
    - 支持服务:厂商提供相关的技术支持和售后服务,包括调整工具(如H-90)。

    6. 常见问题与解决方案


    - 问题1:如何进行阻值校准?
    - 解决方案:参阅产品手册中的处理指南部分,遵循详细的校准步骤。

    - 问题2:产品是否有保修服务?
    - 解决方案:请咨询供应商或制造商,了解具体的保修条款和期限。

    7. 总结和推荐


    3296型Trimpot®可调电位器是一款多功能、高性能的工业级电位器,具有卓越的环境适应性和可靠性。它在各种精密调整应用中表现出色,特别是在苛刻的工作环境下。建议在需要高精度、高可靠性的应用场合优先考虑使用此款产品。

3296W-1-473LF参数

参数
电阻值 47KΩ
精度 ±10%
额定功率 500mW
温度系数 ±100ppm/℃
额定电压 -
锥度 -
长*宽*高 10.03mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

3296W-1-473LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3296W-1-473LF数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3296W-1-473LF 3296W-1-473LF数据手册

3296W-1-473LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
150+ $ 1.0176 ¥ 8.6496
库存: 240
起订量: 150 增量: 1
交货地:
最小起订量为:150
合计: ¥ 1297.44
