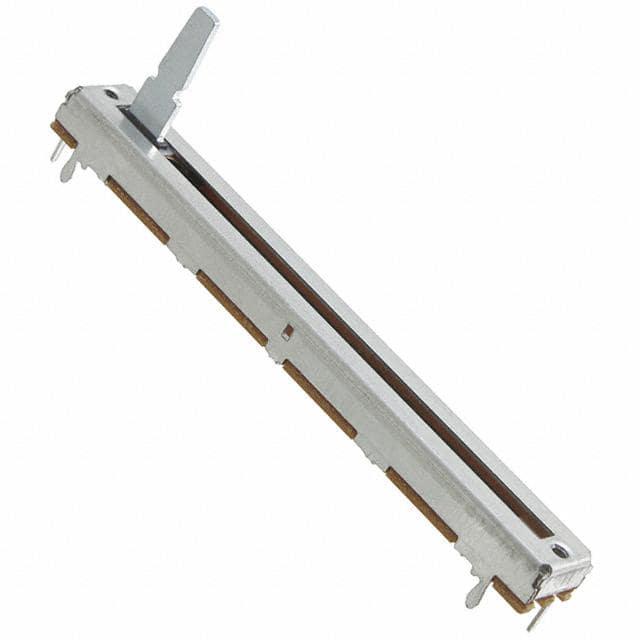

PTA6044-2015CPB103

厂牌: BOURNS
产品描述: 10KΩ ±20% 125mW 线性 通孔安装 75mm*9mm*6.5mm
供应商型号: 7703100
供应商: 海外现货
标准整包数: 1
BOURNS 电位器及其他可变电阻器 PTA6044-2015CPB103

PTA6044-2015CPB103概述

    # PTA系列低滑动型电位计技术手册解析

    产品简介


    PTA系列低滑动型电位计是一种广泛应用于多种领域的精密电位计产品。该系列产品以其紧凑的设计、卓越的机械特性和多样的功能选项而著称。PTA系列电位计的主要特点包括碳元素材质的旋钮、金属外壳、可选的单极和双极配置,以及丰富的行程长度选择(15mm至60mm)。此外,产品还提供了中心凹槽选项,以满足特定应用需求,并且符合RoHS标准,适合绿色环保生产要求。
    PTA系列电位计适用于多个领域,如音响/电视设备、放大器/混音器、鼓机/合成器、PC显示器及家用电器等。凭借其灵活性和稳定性,PTA系列成为众多行业用户的理想选择。

    技术参数


    电气特性
    - 阻值范围: 1kΩ 至 1MΩ
    - 标准阻值容差: ±20%
    - 残余电阻: ≤500Ω 或 ≤1%最大值
    - 绝缘电阻: ≥100MΩ(250V DC条件下)
    环境特性
    - 工作温度范围: -10°C 至 +50°C
    - 最大操作电压(线性):
    - 15mm: 100V DC
    - 20-60mm: 200V DC
    - 最大操作电压(音频):
    - 15mm: 50V DC
    - 20-60mm: 150V DC
    功率等级
    | 行程长度 | 线性功率 (W) | 音频功率 (W) |
    |
    | 15mm | 0.05 / 0.025 | 0.025 / 0.015 |
    | 20mm | 0.1 / 0.05 | 0.05 / 0.025 |
    | 30mm | 0.2 / 0.1 | 0.1 / 0.05 |
    | 45mm | 0.25 / 0.125 | 0.125 / 0.06 |
    | 60mm | 0.25 / 0.125 | 0.125 / 0.06 |
    其他关键参数
    - 滑动寿命: ≥15,000次
    - 焊接条件: 最大300°C,持续3秒内完成
    - 滑动噪声: ≤100mV

    产品特点和优势


    PTA系列电位计结合了高精度、高性能和耐用性,其显著特点包括:
    1. 灵活的设计选项: 支持多种阻值范围、阻值容差、行程长度和杠杆样式选择,能够满足多样化的需求。
    2. 高品质材料: 使用碳元素和金属材料,保证长期稳定性和抗老化性能。
    3. 高可靠性: 符合RoHS标准,确保环保合规;严格的绝缘电阻和最大工作电压设计,确保安全运行。
    4. 易于集成: 金属外壳结构坚固,方便安装于各类设备中。
    这些特点使得PTA系列电位计在音频、家电及工业控制等领域具有显著的竞争优势。

    应用案例和使用建议


    PTA系列电位计广泛应用于以下领域:
    - 音频设备: 操作力在30g到250g·cm之间,适合需要精确调节的音量控制。
    - 家电: 可承受较高的温度范围,适合用于家用电器的控制面板。
    - 工业控制: 通过调整不同的杠杆长度和行程,适应复杂工况。
    使用建议:
    - 在高湿度环境下使用时,建议配合防尘罩以延长使用寿命。
    - 对于高温或高频工作的设备,需注意散热设计并合理分配功率负载。
    - 定期检查触点状态以确保其正常运行。

    兼容性和支持


    PTA系列电位计可轻松与其他电子元件配合使用,提供标准化接口。此外,Bourns公司为客户提供全面的技术支持,包括产品文档下载、技术支持热线及在线问答服务。客户可通过官网获取最新的产品信息和技术更新。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 滑动阻力过大 | 清洁滑动机构,检查阻值匹配 |
    | 寿命低于预期 | 调整负载电流或减少操作频率 |
    | 温度敏感性较高 | 优化散热设计或更换高温适应型号 |

    总结和推荐


    PTA系列低滑动型电位计凭借其卓越的性能和灵活性,在音频、家电和工业控制领域表现出色。该系列产品具备以下核心优点:
    - 高可靠性与环保合规性;
    - 广泛的应用范围;
    - 易于集成和维护。
    综合以上因素,我们高度推荐PTA系列电位计作为各类设备的理想选择。无论是在消费电子还是工业级应用中,它都能提供稳定可靠的性能支持。

PTA6044-2015CPB103参数

参数
电阻值 10KΩ
精度 ±20%
额定功率 125mW
温度系数 -
额定电压 -
锥度 线性
长*宽*高 75mm*9mm*6.5mm
安装方式 通孔安装
零件状态 在售
包装方式 托盘

PTA6044-2015CPB103厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

PTA6044-2015CPB103数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS PTA6044-2015CPB103 PTA6044-2015CPB103数据手册

PTA6044-2015CPB103封装设计

查看详情并下载
Symbol
Footprint
3D Model
