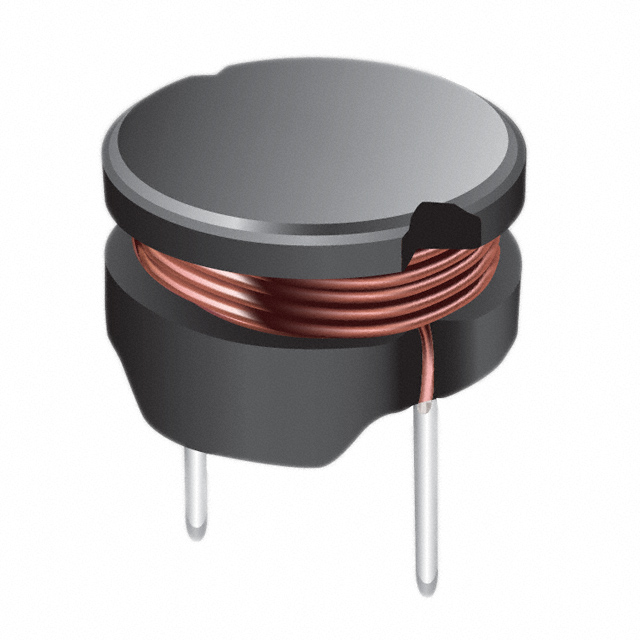

RL855-222K-RC

产品分类: 插件电感
厂牌: BOURNS
产品描述: 1KHz 950KHz 180mA 80@250kHz 2.2mH 11.1Ω ±10% 垂直安装,通孔安装 7.8mm(长度)*5.5mm(高度)
供应商型号: 10B-2434819-4
供应商: 国内现货
标准整包数: 1
BOURNS 插件电感 RL855-222K-RC

RL855-222K-RC概述

    RL855 Series - Radial Lead RF Choke 技术手册解析

    产品简介


    RL855 系列径向引线射频扼流圈(RF Choke)是一种专为电源转换器、电源供应器、桌面笔记本电脑以及输出电感等应用设计的电子元器件。该系列产品采用Ferrite磁芯材料,并通过了RoHS标准认证,符合环保要求。RL855系列具有不同的电感值范围(10 µH到10,000 µH),适用于广泛的频率范围(1.0 KHz 到 790 KHz),并且能够承受高达2.5 A的电流。

    技术参数


    | 型号 | 电感值 (µH) | 容差 | 最高频率 (MHz) | 最大直流电阻 (Ω) | 额定电流 (mA) |
    |
    | RL855-100M-RC | 10 | ±20% | 2.5 | 0.07 | 2500 |
    | RL855-120M-RC | 12 | ±20% | 2.5 | 0.08 | 2400 |
    | ... | ... | ... | ... | ... | ... |
    | RL855-103K-RC | 10,000 | ±10% | 79 | 0.55 | 81 |
    该系列产品的工作温度范围为-30°C 至 +100°C,并且在相同的温度范围内储存温度保持一致。RL855 系列的直径尺寸约为5.0 mm(0.197英寸)至2200 mm(86.6英寸),具体长度和直径根据型号有所不同。

    产品特点和优势


    - 高精度电感:电感值在±20%的范围内精确控制,确保稳定的电气性能。
    - 广泛适用:涵盖多种电感值,适合不同应用场景的需求。
    - 高可靠性:采用耐高温的Ferrite磁芯材料,能够在极端环境下稳定运行。
    - 环保设计:通过RoHS标准认证,符合环保要求,减少对环境的影响。

    应用案例和使用建议


    RL855系列广泛应用于各种电源转换器和电源供应器中,用于抑制高频噪声并保护电路免受干扰。例如,在DC/DC转换器中,RL855可以有效地滤除输入电压中的杂波,提高系统的稳定性和可靠性。
    使用建议:
    1. 选择合适的电感值:根据实际应用需求,选择适当的电感值以保证电路的正常运行。
    2. 考虑温度影响:在设计时需要考虑到工作环境的温度变化,选择合适额定电流的产品。
    3. 合理布局:在PCB布局时,应注意RL855的安装位置,避免与其他敏感元件产生不必要的电磁干扰。

    兼容性和支持


    RL855系列与其他电子元器件和设备的兼容性良好,广泛应用于消费电子产品和工业设备中。Bourns公司提供了详尽的技术文档和售后支持,用户可以通过官方网站获取更多的技术支持和服务信息。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电感值不准确 | 检查是否选择正确型号,确保安装正确 |
    | 直流电阻过大 | 确认环境温度是否过高,更换散热更好的产品 |
    | 额定电流不足 | 检查实际工作电流是否超出额定值,必要时更换更大容量的产品 |

    总结和推荐


    综上所述,RL855系列径向引线射频扼流圈凭借其高精度电感、宽广的应用范围以及卓越的环境适应性,成为各类电源转换器和电源供应器的理想选择。强烈推荐在需要抑制高频噪声和保护电路免受干扰的场合下使用此系列产品。用户可根据实际需求选择合适型号,以确保系统稳定可靠地运行。

RL855-222K-RC参数

参数
直流电阻(DCR) 11.1Ω
额定电流 180mA
Q值 80@250kHz
测试频率 1KHz
电感值 2.2mH
饱和电流(LSAT) -
自谐振频率(SRF) 950KHz
容差 ±10%
长*宽*高 7.8mm(长度)*5.5mm(高度)
安装方式 垂直安装,通孔安装
零件状态 最后售卖
包装方式 散装
