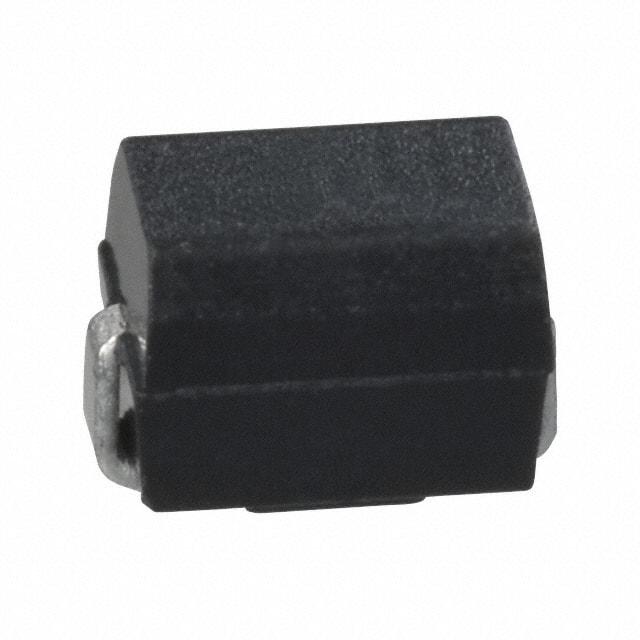

PM1812-681J-RC

产品分类: 贴片电感
厂牌: BOURNS
产品描述: 796KHz 3MHz 50mA 30@796kHz 680μH 30Ω ±5% 1812 贴片安装 4.5mm*3.2mm*3.4mm
供应商型号: 542-PM1812-681J-RC
供应商: Mouser
标准整包数: 1
BOURNS 贴片电感 PM1812-681J-RC

PM1812-681J-RC概述

    # PM1812 系列 SMT 贴片电感技术手册

    产品简介


    PM1812 系列贴片电感是 Bourns 公司推出的一款高性能、高可靠性的小型化电子元件,广泛应用于直流-直流转换器(DC/DC 转换器)、电源管理及通用电子设备中。该系列电感采用紧凑的 1812 封装尺寸,提供宽广的电感值范围(0.1 nH 至 1000 µH),并具备出色的机械和热性能,是现代电子设计的理想选择。

    技术参数


    尺寸和材料
    | 参数 | 规格 |

    | 长度 (a) | 2.4 mm 至 2.6 mm |
    | 宽度 (b) | 5.5 mm 至 6.0 mm |
    | 高度 (c) | 2.0 mm 至 3.0 mm |
    | 材质 | Core: Ferrite |
    Coil: Copper wire |
    Enclosure: Epoxy resin |
    Terminal: Sn |
    电气特性
    | 参数 | 规格 |

    | 电感范围 | 0.1 nH 至 1000 µH |
    | 温升限制 | 20°C 最大 |
    | 工作温度范围 | -40°C 至 +125°C |
    | 储存温度范围 | -40°C 至 +125°C |
    | Q 值(最低) | 30 |
    | 电阻(最大) | 1.6 Ω |
    | 额定电流(最大) | 500 mA 至 30 mA |

    产品特点和优势


    1. 高温稳定性:具备优异的耐热性和抗湿性,在高温和潮湿环境下依然保持稳定的性能。
    2. 机械可靠性:通过严格测试,可承受机械冲击和压力,确保长期可靠运行。
    3. 精准封装:具有准确的尺寸设计,适用于自动表面贴装工艺。
    4. 宽广电感范围:满足不同应用场景需求,覆盖从低频到高频的各种电路。
    5. 环保合规:符合 RoHS 标准,无铅设计,满足绿色环保要求。

    应用案例和使用建议


    应用案例
    - DC/DC 转换器:用于高效能量传输和电压调整。
    - 电源管理:作为滤波元件改善电源输出质量。
    - 通用用途:适合需要高性能电感的场合,如信号耦合和噪声抑制。
    使用建议
    1. 在选择具体型号时,应根据实际应用中的电流需求和频率范围匹配合适的电感值。
    2. 为提高焊接质量和机械稳定性,建议使用推荐的焊盘布局。
    3. 在高电流密度应用中,需考虑散热设计以避免热效应影响性能。

    兼容性和支持


    PM1812 系列电感兼容主流 PCB 设计标准,可直接替换同类产品。Bourns 提供详尽的技术文档和技术支持,包括焊接曲线参考、热仿真工具等,帮助用户快速集成到设计方案中。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接后出现翘曲现象 | 使用推荐焊盘布局并控制焊接温度。 |
    | 电感值超出允许偏差 | 检查批次号是否合格,确认焊接工艺正确。|
    | 电流过载导致发热 | 改善散热设计或选择更高额定电流型号。|

    总结和推荐


    PM1812 系列电感凭借其出色的性能、稳定性和环保特性,成为现代电子设计中的关键元件。其广泛的电感值范围、卓越的温度适应性和良好的机械特性使其成为 DC/DC 转换器、电源管理及信号处理领域的理想选择。对于追求高可靠性和高性能的设计项目,强烈推荐使用 PM1812 系列电感。

PM1812-681J-RC参数

参数
自谐振频率(SRF) 3MHz
容差 ±5%
直流电阻(DCR) 30Ω
额定电流 50mA
Q值 30@796kHz
测试频率 796KHz
电感值 680μH
饱和电流(LSAT) -
长*宽*高 4.5mm*3.2mm*3.4mm
通用封装 1812
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PM1812-681J-RC厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

PM1812-681J-RC数据手册

厂牌 PDF简要描述 下载
BOURNS 贴片电感 BOURNS PM1812-681J-RC PM1812-681J-RC数据手册

PM1812-681J-RC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.391 ¥ 3.304
10+ $ 0.3117 ¥ 2.6334
100+ $ 0.2415 ¥ 2.0407
500+ $ 0.2268 ¥ 1.9165
1000+ $ 0.176 ¥ 1.4875
2500+ $ 0.1512 ¥ 1.2776
10000+ $ 0.1397 ¥ 1.18
25000+ $ 0.1344 ¥ 1.1357
50000+ $ 0.1302 ¥ 1.1002
库存: 2008
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.3
直接购买
加入购物车
