PEC12R-2125F-N0012

产品分类: 其他传感器
厂牌: BOURNS
产品描述: Mechanical Encoder Rotary Incremental Flat 0.007N.m Right Angle Quadrature Digital Square Wave 12PPR Through Hole PC Pin
供应商型号: N-PEC12R-2125F-N0012
供应商: 云汉优选
标准整包数: 1
BOURNS 其他传感器 PEC12R-2125F-N0012

PEC12R-2125F-N0012概述

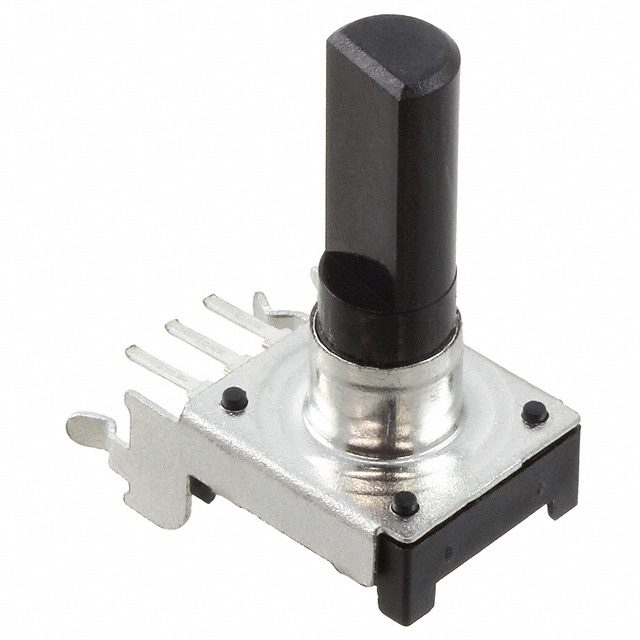

    PEC12R - 12 mm Incremental Encoder

    产品简介


    PEC12R 是一款 12 毫米直径的增量编码器,设计用于多种应用场合。这款编码器具有紧凑的设计、长寿命和高可靠性,适合于音频视觉设备、消费电器、乐器以及通信设备中的水平控制、调谐和定时设置。

    技术参数


    - 输出类型:2位正交编码
    - 接触额定值:10 mA @ 5 VDC
    - 绝缘电阻:10 兆欧 @ 250 VDC
    - 耐电压强度:50 VAC(海平面)
    - 电气行程:连续
    - 接触反弹时间(15 RPM):2.0 毫秒(最大)
    - 最大转速:100 RPM
    - 操作温度范围:-30 °C 至 +70 °C
    - 存储温度范围:-40 °C 至 +85 °C
    - 振动性能:10~55~10 Hz / 1分钟 / 幅度 1.5 毫米
    - 冲击性能:100 G
    - 旋转寿命:最少 30,000 周期
    - 开关寿命:最少 20,000 周期
    - 防护等级(IP):IP 40
    - 机械角度:360° 连续
    - 扭力:卡位 30 至 90 gf-cm,运行 10 至 70 gf-cm
    - 安装负载:10.2 kgf.cm(最大)
    - 轴侧向负载(静止状态):2.04 kgf(最小)
    - 重量:最大 3 克
    - 终端:印刷电路板终端
    - 焊接条件:波峰焊,不推荐手焊

    产品特点和优势


    PEC12R 编码器具备以下特点和优势:
    - 紧凑设计:占用空间小,易于集成到各种设备中。
    - 长寿命和高可靠性:保证长时间稳定运行,减少维护成本。
    - 多配置选项:提供多种终端和扭力选项,满足不同用户需求。
    - 低功耗:适合电池供电设备。
    - 环境适应性强:能在较宽的温度范围内工作,并能承受一定的振动和冲击。

    应用案例和使用建议


    应用案例:
    - 音频视觉设备:可用于电视、投影仪等设备的调谐和位置控制。
    - 消费电器:如洗衣机、微波炉等设备的旋钮控制。
    - 乐器:用于电吉他调音旋钮。
    - 通信设备:如路由器和交换机的控制面板。
    使用建议:
    - 滤波电路:为了确保最佳性能,建议在电路中使用 10k 欧姆电阻和 0.01 μF 电容构成的滤波电路。
    - 安装和布线:确保所有接线牢固且符合电气标准,以防止信号干扰和电磁兼容性问题。
    - 散热管理:特别是在高负载条件下,应注意散热,避免过热导致性能下降。

    兼容性和支持


    - 兼容性:PEC12R 编码器可与多种标准电气接口兼容,适用于大部分印刷电路板。
    - 厂商支持:提供详细的技术文档和支持,如有需要可联系厂商获取更多帮助。

    常见问题与解决方案


    - Q1: 产品安装后无信号输出?
    - A1: 检查终端接线是否正确,确认电源电压是否正常。如果问题仍然存在,检查滤波电路是否工作正常。
    - Q2: 编码器工作时发出异常声音?
    - A2: 可能是内部机械部分磨损或卡滞,建议更换新的编码器。

    总结和推荐


    PEC12R 12 mm 增量编码器是一款性能稳定、适用范围广的产品。它的紧凑设计、高可靠性和多配置选项使其在众多应用中表现出色。尽管价格略高于普通编码器,但考虑到其长期稳定性和维护简便性,仍然推荐使用。特别适合需要精密控制和长期稳定工作的应用场景。

PEC12R-2125F-N0012参数

参数
长*宽*高 12.5mm*12mm*27.4mm
安装方式 PCB安装,通孔安装
零件状态 在售
包装方式 托盘

PEC12R-2125F-N0012厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

PEC12R-2125F-N0012数据手册

厂牌 PDF简要描述 下载
BOURNS 其他传感器 BOURNS PEC12R-2125F-N0012 PEC12R-2125F-N0012数据手册

PEC12R-2125F-N0012封装设计

查看详情并下载
Symbol
Footprint
3D Model
