9250A-225-RC

产品分类: 插件电感
厂牌: BOURNS
产品描述: 250KHz 970KHz 27mA 50mA 45@250kHz 2.2mH 33.8Ω ±10% 通孔安装 10.41mm(长度)
供应商型号: M10103-ND
供应商: Digi-Key
标准整包数: 1

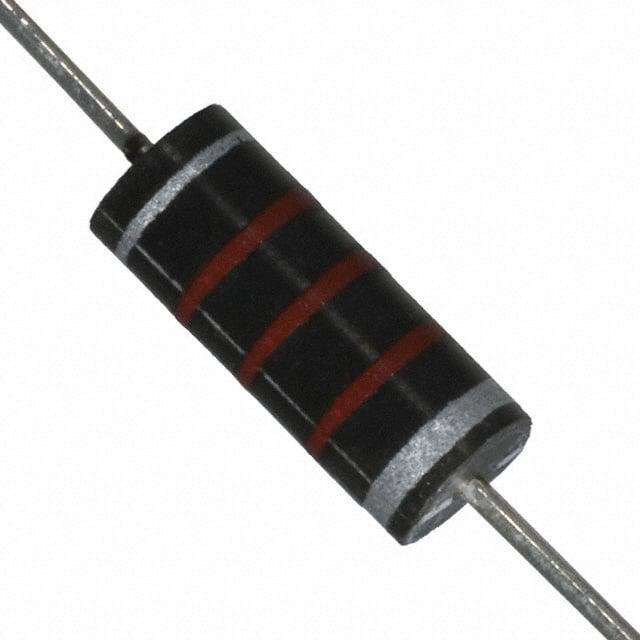

BOURNS 插件电感 9250A-225-RC

9250A-225-RC概述

    9250A系列模压轴向电感

    产品简介


    9250A系列模压轴向电感是一款高性能、屏蔽型电感器,具有高Q值的特点。这种电感器主要用于滤波器和输出扼流圈的应用场景。由于其独特的设计和优质的材料选择,它广泛应用于通信设备、电源管理和工业控制等领域。

    技术参数


    - 电感范围:0.1 μH 至 8200 μH
    - 最大直流电阻(DCR):0.025 Ω 至 1.62 Ω
    - 额定电流(Idc):10 mA 至 1790 mA
    - 饱和电流(Isat):0.07 A 至 2.70 A
    - 温度范围:工作温度 -55 °C 至 +125 °C,存储温度 -55 °C 至 +125 °C
    - 温升:在直流电流下为35°C
    - 耐电压:1000 Vrms
    - 材料:芯材为铁氧体,导线为镀锡铜线
    - 终端涂层:Sn
    - 包装:标准包装每袋1000个,可选卷带包装每卷2500个
    - Q值:最小值为10,测试频率为1 MHz至60 MHz

    产品特点和优势


    1. 高Q值:高Q值意味着较高的品质因素,可以有效提高滤波器和扼流圈的效率。
    2. 宽电感范围:从0.1 μH到8200 μH的宽广电感范围,满足各种应用需求。
    3. RoHS合规:符合RoHS标准,适用于环保要求严格的应用场合。
    4. 良好的温升性能:在大电流条件下,温度升高仅35°C,确保稳定性能。
    5. 屏蔽设计:有效减少电磁干扰(EMI),保证信号的纯净度。

    应用案例和使用建议


    - 滤波器应用:适合用于高频滤波器,提高信号纯净度和系统稳定性。
    - 输出扼流圈:在开关电源中作为输出扼流圈,减少纹波电压和电流。
    使用建议:
    - 在高频应用中,应考虑选择电感值较小的产品以保持较高Q值。
    - 高温环境下使用时,应注意散热措施,以确保其正常工作。

    兼容性和支持


    - 该产品与市面上常见的标准电路板和连接器兼容。
    - 厂商提供全面的技术支持和售后保障,包括详细的安装指南和故障排查文档。

    常见问题与解决方案


    1. 问题:工作时发热严重。
    解决方案:检查电路是否处于过载状态,必要时增加散热措施。
    2. 问题:滤波效果不佳。
    解决方案:检查电感值是否匹配当前电路需求,适当调整电感值或更换更高Q值的产品。

    总结和推荐


    9250A系列模压轴向电感凭借其高Q值、宽电感范围和屏蔽设计,在滤波器和输出扼流圈应用中表现出色。其优秀的性能和广泛的适用性使其成为市场上值得信赖的选择。我们强烈推荐此款电感器用于需要高可靠性和高性能的应用场合。

9250A-225-RC参数

参数
测试频率 250KHz
电感值 2.2mH
饱和电流(LSAT) 27mA
自谐振频率(SRF) 970KHz
容差 ±10%
直流电阻(DCR) 33.8Ω
额定电流 50mA
Q值 45@250kHz
长*宽*高 10.41mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

9250A-225-RC厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

9250A-225-RC数据手册

厂牌 PDF简要描述 下载
BOURNS 插件电感 BOURNS 9250A-225-RC 9250A-225-RC数据手册

9250A-225-RC封装设计

查看详情并下载
Symbol
Footprint
3D Model
