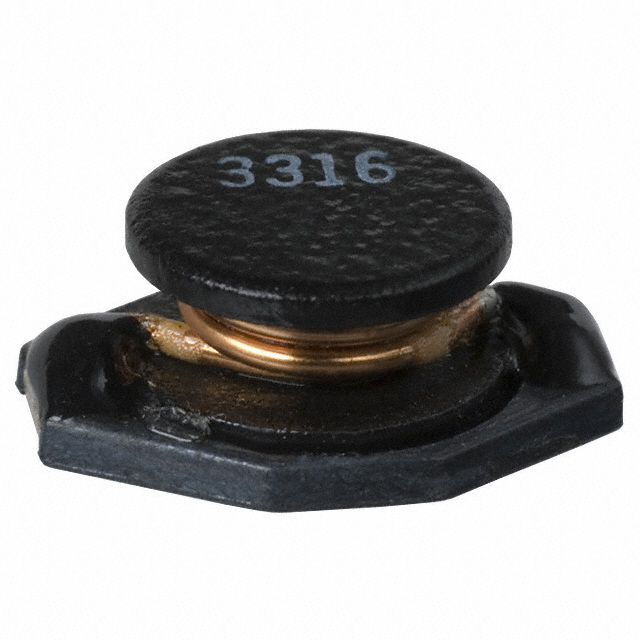

PM3316-221M-RC

产品分类: 贴片电感
厂牌: BOURNS
产品描述: 1KHz 5MHz 800mA 700mA 33@50kHz 220μH 780mΩ ±20% 标准安装,贴片安装 12.7mm*10mm*5.3mm
供应商型号: PM3316-221M-RC
供应商: Master
标准整包数: 400
BOURNS 贴片电感 PM3316-221M-RC

PM3316-221M-RC概述

    PM3316 系列 SMD 功率电感

    产品简介


    PM3316 系列是伯恩斯(Bourns)公司推出的表面贴装功率电感器,具有低剖面设计,高度仅为 5.0 mm。此系列电感器主要用于 DC/DC 转换器的输入/输出及便携式通信设备、摄像机和液晶电视等产品的电源部分。产品型号丰富,适用于多种电流和电压需求,是高可靠性、高性能的选择。

    技术参数


    | 特性 | 描述 |

    | 工作温度 | -55°C 至 +125°C (包括温度上升) |
    | 存储温度 | -55°C 至 +125°C |
    | 额定电流 | 最大 9.00 A |
    | 阻抗焊接热 | 250°C,最长 10 秒 |
    | 环境保护 | 符合 RoHS 标准 |
    | 尺寸 | 根据型号不同,从 1 μH 到 1000 μH |
    | 电阻 | 0.007 Ω 至 0.33 Ω |
    | 饱和电流 | 最大 9.00 A |
    | 工作频率 | 0.5 MHz 至 137 MHz |
    | 品牌 | Bourns |

    产品特点和优势


    1. 低剖面设计:高度仅为 5.0 mm,节省空间且适合于狭小的空间安装。
    2. 高可靠性和环境适应性:符合 RoHS 标准,能够在广泛的温度范围内工作,并能承受高达 250°C 的焊接热。
    3. 型号多样:提供多种电感值(从 1 μH 到 1000 μH),以满足不同的应用需求。
    4. 出色的电气性能:电感值精度高达 ±20%,具备良好的 Q 值,能满足大部分直流电路的应用要求。

    应用案例和使用建议


    PM3316 系列 SMD 功率电感器广泛应用于 DC/DC 转换器的输入/输出部分,确保稳定的电源供应。例如,在便携式通信设备中,该电感器能够帮助实现小型化和轻量化设计,提高设备的整体性能。为了充分发挥其优势,建议在布局时保持合理的散热措施,并确保引脚和焊盘之间的连接稳固。

    兼容性和支持


    PM3316 系列 SMD 功率电感器可以与其他标准 SMD 组件良好配合使用。Bourns 提供全面的技术支持和服务,包括详细的使用说明、数据表和技术咨询。用户可以通过官方网站获取最新的产品文档和技术支持。

    常见问题与解决方案


    1. 电感值不稳定:检查焊接过程是否有缺陷,确保焊接热处理规范操作。
    2. 温度过高导致损坏:检查电路板上的热管理设计,增加散热片或优化空气流动。
    3. 电感器损坏:可能由于过电流或焊接不当引起。检查电路设计并确保焊接工艺符合要求。

    总结和推荐


    PM3316 系列 SMD 功率电感器以其低剖面、高可靠性和丰富的型号选择,成为便携式设备电源部分的理想选择。适合需要紧凑结构和高性能应用的场合。建议在购买和使用前详细阅读技术手册,并与供应商确认适用性和技术支持。
    通过本文的详细介绍,希望用户能够更好地理解 PM3316 系列 SMD 功率电感器的特性和应用场景,从而为其选择最合适的解决方案。

PM3316-221M-RC参数

参数
直流电阻(DCR) 780mΩ
额定电流 700mA
Q值 33@50kHz
测试频率 1KHz
电感值 220μH
饱和电流(LSAT) 800mA
自谐振频率(SRF) 5MHz
容差 ±20%
长*宽*高 12.7mm*10mm*5.3mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

PM3316-221M-RC厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

PM3316-221M-RC数据手册

厂牌 PDF简要描述 下载
BOURNS 贴片电感 BOURNS PM3316-221M-RC PM3316-221M-RC数据手册

PM3316-221M-RC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.6509 ¥ 5.5131
500+ $ 0.5755 ¥ 4.7852
1000+ $ 0.5448 ¥ 4.5277
2500+ $ 0.5218 ¥ 4.273
5000+ $ 0.5091 ¥ 4.1694
7500+ $ 0.5015 ¥ 4.1072
10000+ $ 0.494 ¥ 4.045
15000+ $ 0.494 ¥ 4.045
库存: 400
起订量: 400 增量: 0
交货地:
最小起订量为:1
合计: ¥ 5.51
直接购买
加入购物车
