PM3316-471M-RC

产品分类: 贴片电感
厂牌: BOURNS
产品描述: 1KHz 4MHz 500mA 450mA 57@50kHz 470μH 1.7Ω ±20% 标准安装,贴片安装 12.7mm*10mm*5.3mm
供应商型号: TS-PM3316-471M-RC
供应商: 海外现货
标准整包数: 500

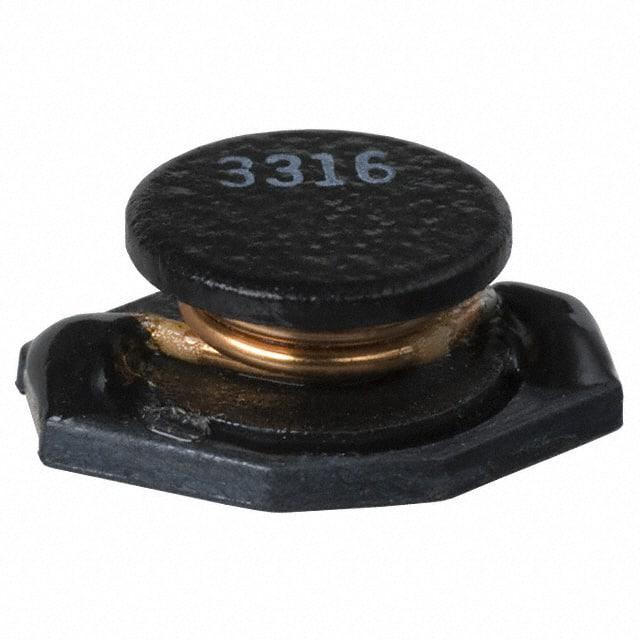

BOURNS 贴片电感 PM3316-471M-RC

PM3316-471M-RC概述

    PM3316 系列 SMD 功率电感器

    产品简介


    PM3316 系列是伯恩斯公司(Bourns)推出的一款表面贴装式功率电感器,适用于直流到直流转换器的输入输出以及便携通信设备、摄像机和液晶电视的电源供应。这些电感器具有低剖面设计,且符合欧盟RoHS标准。

    技术参数


    - 型号:PM3316-1R0M-RC 至 PM3316-102M-RC
    - 电感值范围:1.0 μH 至 1000 μH(±20% 容差)
    - 额定电流:
    - 电感下降10% 时的最大电流(Isat)
    - 额定Irms 时的最大温升 15°C
    - 测试电压:0.1 V
    - 工作温度范围:-55°C 至 +125°C(含温度上升)
    - 存储温度范围:-55°C 至 +125°C
    - 焊接热稳定性:250°C,10 秒最大
    - 湿度敏感度等级:2
    - 核心材料:铁氧体 DR
    - 线材:镀锡铜线
    - 包装:每盘500个

    产品特点和优势


    1. 低剖面设计:仅为5.0毫米,适合紧凑型设计。
    2. 高性能电感值:从1.0 μH到1000 μH,满足多种应用需求。
    3. 优良的电气特性:具有较高的品质因数(Q)和低电阻(RDC)。
    4. 兼容性强:适用于多种电源应用,包括便携通信设备、摄像机和液晶电视。
    5. 高可靠性:符合RoHS标准,环保且可信赖。

    应用案例和使用建议


    PM3316 系列电感器广泛应用于移动通信设备、摄像机和LCD电视的电源模块。在具体应用中,选择合适的电感值和封装类型至关重要。
    使用建议:
    1. 在高频电路中,优先选择具有较高SRF(自谐振频率)的型号,以减少寄生效应。
    2. 确保电路布局合理,减少杂散电感,提高效率。

    兼容性和支持


    PM3316 系列电感器可与其他伯恩斯公司生产的元器件兼容,提供完善的制造商支持和维护服务。如果您在使用过程中遇到问题,可以联系伯恩斯的技术支持团队获取帮助。

    常见问题与解决方案


    1. 电感值不稳定
    - 解决方案:检查电路中的布线和焊接质量,确保良好的电气连接。
    2. 工作温度异常
    - 解决方案:确认应用环境的温度范围,选择合适的工作温度范围的型号。
    3. 焊接时出现损坏
    - 解决方案:遵循正确的焊接工艺,确保不超过250°C,10秒的最大焊接时间。

    总结和推荐


    综上所述,PM3316 系列 SMD 功率电感器是一款高性能、低剖面的电感器,特别适合需要紧凑设计的应用场景。其优异的电气特性和广泛的温度适用范围使其在市场上具有很强的竞争力。推荐在需要高效、可靠电源解决方案的应用中使用此产品。

PM3316-471M-RC参数

参数
Q值 57@50kHz
测试频率 1KHz
电感值 470μH
饱和电流(LSAT) 500mA
自谐振频率(SRF) 4MHz
容差 ±20%
直流电阻(DCR) 1.7Ω
额定电流 450mA
长*宽*高 12.7mm*10mm*5.3mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

PM3316-471M-RC厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

PM3316-471M-RC数据手册

厂牌 PDF简要描述 下载
BOURNS 贴片电感 BOURNS PM3316-471M-RC PM3316-471M-RC数据手册

PM3316-471M-RC封装设计

查看详情并下载
Symbol
Footprint
3D Model
