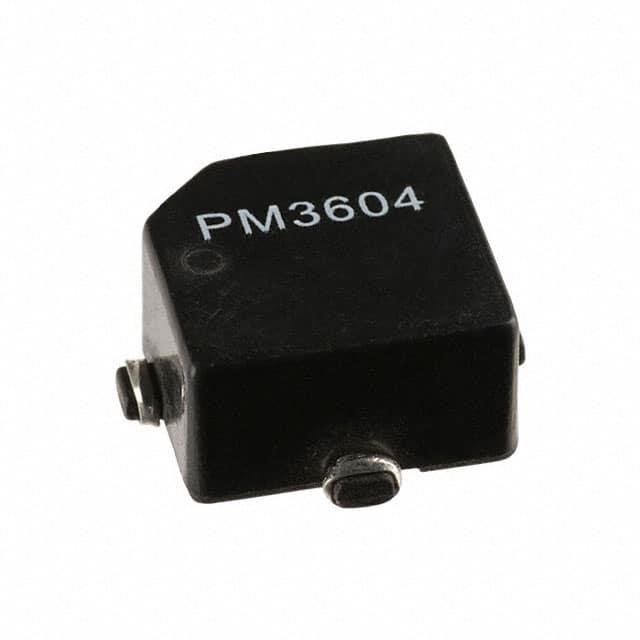

PM3604-100-RC

产品分类: 其他电感
厂牌: BOURNS
产品描述: 100μH,400μH 840mΩ 980mA(DC) ±20% 标准安装,贴片安装 13.97mm*11.48mm*6.73mm
供应商型号: N-PM3604-100-RC
供应商: 云汉优选
标准整包数: 1
BOURNS 其他电感 PM3604-100-RC

PM3604-100-RC概述


    产品简介


    产品类型: PM3600 系列 - 表面贴装电感器/变压器
    主要功能:
    - 支持并联、串联、差分模式电感及1:1比率变压器
    - 最大额定电流为3.3A
    - 强大的介电强度,达500Vrms
    应用领域:
    - 广泛应用于并联、串联和差分模式电感及1:1比率变压器电路设计
    - 适用于通信设备、电源管理和汽车电子等众多领域

    技术参数


    | 参数 | 值 |

    | 额定电流 | 最大3.3 A |
    | 介电强度 | 500 Vrms |
    | 温度上升 | 35°C max. @ Irms |
    | 工作温度范围 | -55°C 至 +125°C |
    | 存储温度范围 | -55°C 至 +125°C |
    | 焊接条件 | 245°C, 5秒最大 |
    | 材料 | 铁芯、聚氨酯包覆铜线、Sn-Ag-Cu合金终端涂层 |
    | 包装 | 卷带包装 |
    | 规格 | PM3602 | PM3604 |
    |
    | 尺寸(mm) | 11.48 x 8.99 x 5.72 | 13.97 x 11.48 x 6.73 |
    | 推荐焊盘布局 | 2.54 mm x 2.54 mm x 9.78 mm | 4.06 mm x 2.54 mm x 12.7 mm |
    | 卷带数量 | 700个/13英寸卷 | 400个/13英寸卷 |

    产品特点和优势


    - 高电流承载能力: 最大额定电流达到3.3A,适合高功率应用。
    - 优良的介电强度: 介电强度高达500Vrms,确保电气安全。
    - 适应性强: 能够在极端的温度范围内工作(-55°C 至 +125°C),适用多种复杂环境。
    - 易于集成: 采用卷带包装,便于自动化生产和装配。

    应用案例和使用建议


    应用案例:
    - 在通信设备中作为并联电感器使用,可以有效滤除高频噪声。
    - 在电源管理模块中作为串联电感器,增强电流稳定性。
    使用建议:
    - 确保焊接时遵循规定的焊接条件,以避免因焊接温度过高导致的损坏。
    - 在应用过程中注意散热,特别是在高温环境下运行时,要保证良好的散热措施。

    兼容性和支持


    - 兼容性: 本产品设计兼容于大多数标准PCB制造工艺。
    - 支持和服务: Bourns公司提供详尽的技术文档和支持服务,用户可通过其官网或当地客服获取更多帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接后电感器未正常工作 | 检查焊接温度和时间,确认是否符合规范 |
    | 设备在高温下表现不稳定 | 确保散热措施得当,考虑增加散热片或优化散热路径 |
    | 性能测试结果异常 | 重新检查测试环境及条件,如温度、湿度等 |

    总结和推荐


    综上所述,PM3600系列表面贴装电感器/变压器具有出色的电气特性和广泛应用范围。其高电流承载能力、优异的介电强度和广泛的温度适应性使其成为高性能应用的理想选择。通过合理的应用与维护,它将显著提升系统的稳定性和可靠性。
    推荐指数:★★★★☆
    我们强烈推荐PM3600系列电感器/变压器用于对可靠性和效率有严格要求的应用场合。

PM3604-100-RC参数

参数
直流电阻(DCR) 840mΩ
额定电流 980mA(DC)
Q值 -
测试频率 -
电感值 100μH,400μH
饱和电流(LSAT) -
自谐振频率(SRF) -
容差 ±20%
长*宽*高 13.97mm*11.48mm*6.73mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装
