PM5022-5R6M-RC

产品分类: 贴片电感
厂牌: BOURNS
产品描述: 100KHz 30MHz 12.8A 6.4A 23@7.96MHz 5.6μH 15mΩ ±20% SMD,18.3X14MM 标准安装,贴片安装 18.3mm*14mm*6.9mm
供应商型号: M8594TR-ND
供应商: Digi-Key
标准整包数: 1

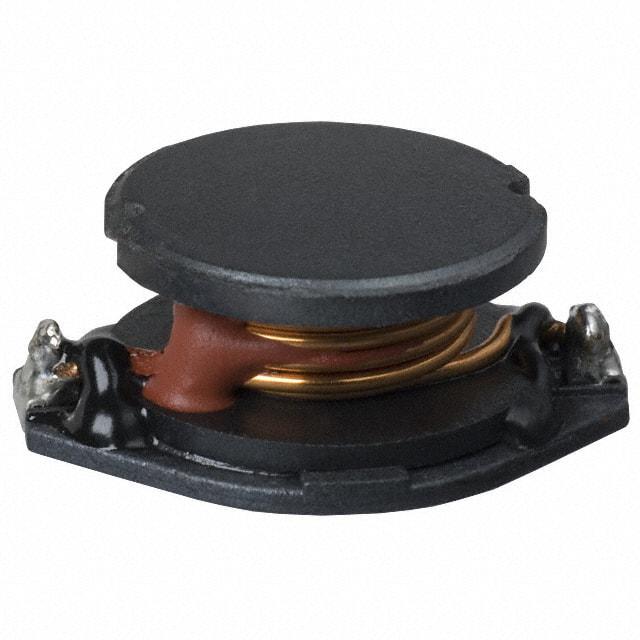

BOURNS 贴片电感 PM5022-5R6M-RC

PM5022-5R6M-RC概述

    PM5022 系列 – SMD 功率电感

    产品简介


    PM5022 系列是博通公司推出的表面贴装功率电感,适用于各种电源管理和信号处理场景。其设计紧凑且性能优越,适合应用于 DC/DC 转换器输入/输出端,以及便携式通信设备、摄像机和液晶电视等场景中的电源管理。该系列提供低至 1 μH 的电感值,结合高精度设计,满足广泛的应用需求。

    技术参数


    以下是 PM5022 系列的主要技术规格:
    - 尺寸(单位:mm):
    - 长度:14.0 ± 0.3 (0.551 ± 0.012)
    - 宽度:6.6 ± 0.3 (0.260 ± 0.012)
    - 厚度:10.0 ± 0.5 (0.394 ± 0.020)
    - 工作温度范围:-40°C 至 +125°C
    - 存储温度范围:-40°C 至 +125°C
    - 额定电流:
    - 温升 40°C 最大额定电流(Irms)
    - 感抗降低 10% 时的饱和电流(Isat)
    - 电阻(直流电阻):最小值为 0.252 mΩ
    - 引脚材料:铜/锡镀层
    - 封装方式:每卷 250 个

    产品特点和优势


    1. 紧凑设计:仅 6.6 mm 的超薄外形,节省 PCB 空间。
    2. 高性能电感:提供 1 µH 至 1000 µH 的电感范围,满足不同电路需求。
    3. 环保合规:符合 RoHS 标准,适合绿色制造。
    4. 高可靠性:通过严格的质量测试和环境适应性验证。

    应用案例和使用建议


    PM5022 系列常用于以下应用场景:
    - DC/DC 转换器:为输入/输出端提供高效的电感解决方案。
    - 便携设备电源:如智能手机、平板电脑等。
    - 视频设备:例如摄像机和液晶电视。
    使用建议:
    1. 电路布局:建议参考手册中的推荐布局,确保最佳性能。
    2. 温度控制:使用过程中需注意散热,避免因高温导致性能下降。
    3. 电流限制:根据具体电路需求选择合适的电感值和额定电流。

    兼容性和支持


    PM5022 系列与大多数主流 PCB 设计兼容,支持表面贴装工艺。博通公司提供全面的技术支持和售后服务,确保客户在使用过程中的疑问能够得到及时解答。

    常见问题与解决方案


    以下是一些常见问题及解决方案:
    1. 温度过高:
    - 解决方案:增加散热片或调整电路布局以改善散热。
    2. 电感值不准确:
    - 解决方案:检查安装是否正确,必要时更换组件。
    3. 噪声干扰:
    - 解决方案:增加滤波电容或重新布线。

    总结和推荐


    PM5022 系列功率电感以其紧凑的设计、卓越的性能和广泛的适用性在市场上具有很强的竞争力。无论是小型化设计还是高可靠性要求,该系列产品都是理想的选择。强烈推荐给需要高效能电感解决方案的工程师和技术人员。
    通过以上分析,我们总结出 PM5022 系列电感的显著优点包括紧凑设计、宽广的应用范围和良好的性价比。它是一款值得信赖的产品,非常适合现代电子设备的开发与生产。

PM5022-5R6M-RC参数

参数
自谐振频率(SRF) 30MHz
容差 ±20%
直流电阻(DCR) 15mΩ
额定电流 6.4A
Q值 23@7.96MHz
测试频率 100KHz
电感值 5.6μH
饱和电流(LSAT) 12.8A
长*宽*高 18.3mm*14mm*6.9mm
通用封装 SMD,18.3X14MM
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

PM5022-5R6M-RC厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

PM5022-5R6M-RC数据手册

厂牌 PDF简要描述 下载
BOURNS 贴片电感 BOURNS PM5022-5R6M-RC PM5022-5R6M-RC数据手册

PM5022-5R6M-RC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 0.4918 ¥ 4.1154
500+ $ 0.4637 ¥ 3.8802
1250+ $ 0.429 ¥ 3.5902
1750+ $ 0.4169 ¥ 3.4893
2500+ $ 0.4046 ¥ 3.3856
6250+ $ 0.3744 ¥ 3.1333
12500+ $ 0.3573 ¥ 2.9905
库存: 250
起订量: 250 增量: 1
交货地:
最小起订量为:250
合计: ¥ 1028.85
