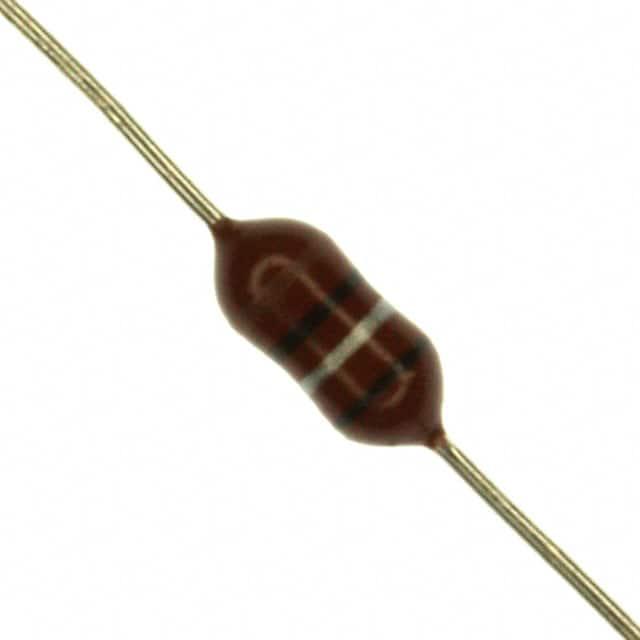

78FR10M-RC

产品分类: 插件电感
厂牌: BOURNS
产品描述: 25MHz 400MHz 1.2A 20@25MHz 100nH 60mΩ ±20% 插件 通孔安装 7.11mm(长度)
供应商型号: N-78FR10M-RC
供应商: 云汉优选
标准整包数: 1
BOURNS 插件电感 78FR10M-RC

78FR10M-RC概述


    产品简介


    78F系列镀膜RF扼流圈
    78F系列镀膜RF扼流圈是一款专为各种电子设备设计的高性能电子元器件。该系列扼流圈主要用于直流/交流转换器、电源管理及通用电路中的滤波和噪声抑制。产品具有良好的电磁兼容性,广泛应用于通信设备、工业自动化、汽车电子以及医疗电子等领域。

    技术参数


    - 额定电流:最高可达1.2A
    - 绝缘强度:500 VRMS
    - 尺寸规格:
    - 长度:25.40mm (1.0英寸)
    - 宽度:7.11mm (0.28英寸)
    - 最大高度:2.79mm (0.11英寸)
    特性值(μH)列表
    | 型号 | 特性值 (μH) | 公差 (%) | 测试频率 (MHz) | 自谐振频率 (MHz) | 最小直流电阻 (Ω) | 最大直流电流 (mA) |
    ||
    | 78FR10K-RC | 0.10 | ±10 | 20 | 25 | 0.060 | 1200 |
    | 78FR12K-RC | 0.12 | ±10 | 20 | 25 | 0.070 | 1200 |
    | ... | ... | ... | ... | ... | ... | ... |
    工作环境
    - 温度范围:工作温度范围为-55°C至+105°C(包括温升)
    - 存储温度范围:-55°C至+105°C
    材料
    - 芯材料:铁氧体DR芯
    - 导线:漆包铜线
    - 端子:铜/锡
    - 涂层:环氧树脂

    产品特点和优势


    1. 高可靠性:符合RoHS标准,确保产品无有害物质,环保安全。
    2. 宽范围应用:适用于多种应用场景,如直流/交流转换器、电源管理等。
    3. 高效能:自谐振频率高,能够有效过滤高频噪声,提高系统整体性能。
    4. 高电流承载能力:最大额定电流达1.2A,适用于高电流需求的应用场景。
    5. 高绝缘强度:500 VRMS的绝缘强度保证了优异的电气隔离性能。

    应用案例和使用建议


    应用案例
    - 电源管理系统:用于直流/交流转换器中,帮助消除纹波,提高电源质量。
    - 通信设备:在通信模块中,降低噪声干扰,提高信号传输的可靠性。
    - 工业自动化设备:在复杂的控制回路中,减少电磁干扰,确保系统的稳定运行。
    使用建议
    1. 注意温升:在选择和使用时,注意产品的工作温度,避免长时间过载导致温升过高。
    2. 合理布线:在电路板设计时,合理安排元件布局,尽量缩短引脚间的距离,以减小寄生电容和电感的影响。
    3. 散热措施:对于高功率应用场合,采取适当的散热措施,保持产品在最佳工作状态。

    兼容性和支持


    - 兼容性:该产品可以与其他标准组件无缝集成,便于在现有设计中进行替换或升级。
    - 技术支持:制造商提供详细的技术文档和专业的技术支持服务,确保用户在使用过程中得到充分支持。

    常见问题与解决方案


    1. 问题:产品在高温环境下出现异常温升
    - 解决方案:检查电路设计,确认是否散热不足,适当增加散热片或优化电路布局。
    2. 问题:产品在低频应用中表现不佳
    - 解决方案:选用适合低频应用的型号,关注产品的工作频率参数,确保与电路匹配。

    总结和推荐


    78F系列镀膜RF扼流圈凭借其出色的性能和广泛的适用性,在多种应用场景中表现出色。产品不仅具备高可靠性、高电流承载能力和高绝缘强度,还能在复杂环境中保持稳定的性能。对于需要高性能滤波和噪声抑制的电源管理和通信设备,这款产品无疑是理想的选择。强烈推荐使用78F系列镀膜RF扼流圈。

78FR10M-RC参数

参数
测试频率 25MHz
电感值 100nH
饱和电流(LSAT) -
自谐振频率(SRF) 400MHz
容差 ±20%
直流电阻(DCR) 60mΩ
额定电流 1.2A
Q值 20@25MHz
长*宽*高 7.11mm(长度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装
