首页  >  产品百科  >  MZ2029-401Y

MZ2029-401Y

产品分类: 磁珠
厂牌: BOURNS
产品描述: 400Ω@100MHz 0805 贴片安装 2mm*1.2mm*1.1mm
供应商型号: 652-MZ2029-401Y
供应商: Mouser
标准整包数: 1

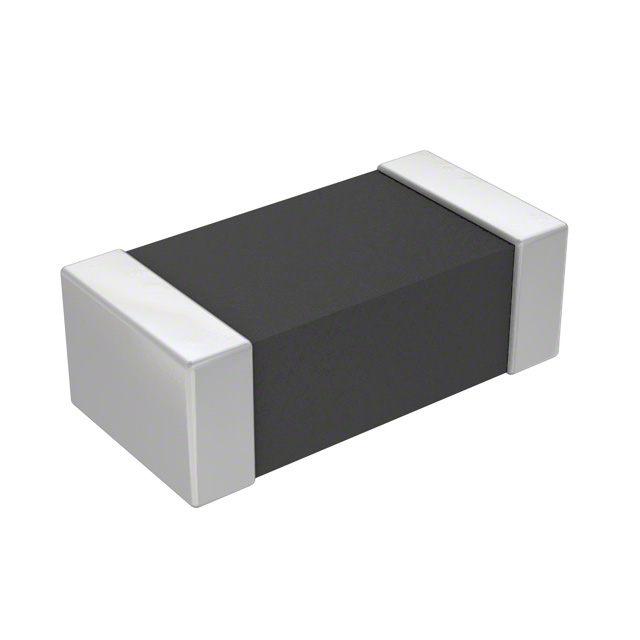

BOURNS 磁珠 MZ2029-401Y

MZ2029-401Y概述

    高阻抗片式磁珠的产品介绍和技术手册

    1. 产品简介


    高阻抗片式磁珠(High Impedance Chip Ferrite Beads)是一种广泛应用于电源线、IC电源线和信号线的电子元件。这些磁珠能够有效抑制高频噪声和电磁干扰,确保电子设备的稳定运行。它们具有高电阻特性,能够抵御高温和高湿度环境,适用于多种恶劣条件下的应用。

    2. 技术参数


    - 工作温度范围:-55°C 至 +125°C
    - 存储温度范围:-55°C 至 +125°C
    - 存储条件:最大湿度为70%,温度不超过40°C
    - 焊接热阻:260°C,持续5秒
    - 额定电流:根据最大温升40°C来确定
    - 端子强度:
    - 2029系列:0.6F(Kg)
    - 1608系列:0.5F(Kg)
    - 芯材:铁氧体
    - 内部导体:银(Ag)或银钯合金(Ag/Pd)
    - 端子材料:银镍锡(Ag/Ni/Sn)

    3. 产品特点和优势


    - 高耐热性和湿度抵抗:能够在极端温度和湿度条件下正常工作。
    - 机械冲击和压力抵抗:具备出色的物理耐用性,适合恶劣的工业环境。
    - 精确的尺寸:适合自动表面贴装,提高了生产效率和准确性。
    - 宽泛的阻抗范围:涵盖了多种频率需求,适应不同的应用场景。
    - 符合RoHS标准:环保材料,满足国际环保要求。

    4. 应用案例和使用建议


    应用案例:
    1. 电源线路:在电源管理电路中,高阻抗片式磁珠可以有效滤除高频噪声,保证系统的稳定供电。
    2. IC电源线:在集成电路的电源输入端,磁珠能够减少来自电源线的干扰,提高IC的工作稳定性。
    3. 信号线:在高速信号传输线路上,磁珠能抑制电磁干扰,提高信号的完整性。
    使用建议:
    - 在选择合适的型号时,应考虑具体应用的频率范围和阻抗需求。
    - 确保安装过程中的焊接温度和时间符合制造商的要求,以避免损坏。
    - 在设计PCB布局时,注意合理安排磁珠的位置,以最大限度地发挥其抑制噪声的效果。

    5. 兼容性和支持


    这些高阻抗片式磁珠通常与其他标准电子元器件兼容,如常见的IC芯片和连接器。厂商提供详细的技术支持文档和售后服务,用户可以通过官方渠道获得帮助和指导。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 磁珠过热损坏 | 确认使用过程中电流不超过额定值;检查焊接温度和时间是否符合规范。 |
    | 频率响应不理想 | 检查是否选择了合适的型号,确认频率范围内阻抗符合要求。 |
    | 安装后性能下降 | 检查焊接质量,确保接触良好;重新校准设备,排除外部干扰因素。 |

    7. 总结和推荐


    高阻抗片式磁珠凭借其卓越的耐热性、湿度抵抗力和广泛的阻抗范围,在电源管理和信号过滤方面表现出色。无论是在消费电子产品还是工业控制系统中,这些磁珠都是不可或缺的元件。通过遵循制造商的安装指南和建议,用户可以获得最佳的使用效果。综上所述,强烈推荐将这些磁珠用于各种电子设备的设计和生产中。

MZ2029-401Y参数

参数
直流电阻(DCR) -
额定电流 -
阻抗@频率 400Ω@100MHz
长*宽*高 2mm*1.2mm*1.1mm
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

MZ2029-401Y厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

MZ2029-401Y数据手册

厂牌 PDF简要描述 下载
BOURNS 磁珠 BOURNS MZ2029-401Y MZ2029-401Y数据手册

MZ2029-401Y封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.115 ¥ 0.9815
10+ $ 0.0564 ¥ 0.481
100+ $ 0.0414 ¥ 0.3533
500+ $ 0.038 ¥ 0.3239
1000+ $ 0.0319 ¥ 0.2723
4000+ $ 0.0238 ¥ 0.2028
8000+ $ 0.0194 ¥ 0.1659
库存: 7620
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0.98
