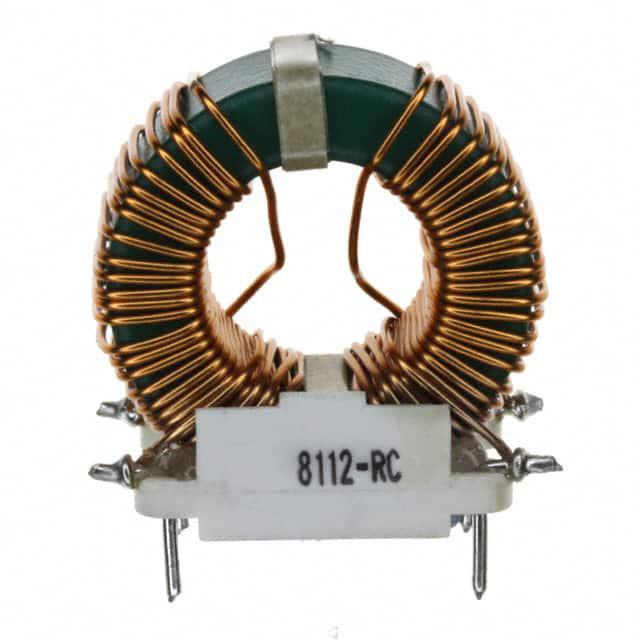

8112-RC

产品分类: 共模滤波器
厂牌: BOURNS
产品描述: 5.6A 2 8mH@ 1 kHz 55mΩ 垂直安装,通孔安装 34.29mm*20.32mm*36.83mm
供应商型号: 1103745
供应商: 海外现货
标准整包数: 1
BOURNS 共模滤波器 8112-RC

8112-RC概述

    Bourns 8100系列共模电感:技术手册

    产品简介


    Bourns 8100系列共模电感是一种专为抑制电磁干扰(EMI)而设计的高品质电子元器件。该系列产品包括单层绕线设计,具有高电流承载能力、优良的EMI抑制性能以及宽频率范围内的稳定表现。这些电感器广泛应用于电源供应系统、数据通信设备、工业控制装置等领域,能够有效保护敏感电路免受外部电磁干扰的影响。

    技术参数


    Bourns 8100系列共模电感的技术规格如下所示:
    | 序列号 | L (mH) | I (A) Max. | DCR (Ω) Max. | Leakage Inductance (μH) | 尺寸(英寸) |
    |
    | 8101-RC | 4 | 1.7 | 0.173 | 27 | 0.76x0.455 |
    | 8102-RC | 2.5 | 2.4 | 0.09 | 17 | 0.76x0.455 |
    | 8103-RC | 1 | 4.8 | 0.022 | 7 | 0.76x0.455 |
    | ... | ... | ... | ... | ... | ... |
    | 8121-RC | 1 | 20 | 0.007 | 4 | 0.76x0.455 |

    产品特点和优势


    - 单层绕线:减少了寄生电容,提高了高频性能。
    - 优秀的EMI抑制能力:能够在宽频范围内有效抑制电磁干扰。
    - 高电流承载能力:满足多种应用中的电流需求。
    - 耐压性能:额定耐压达1500 Vrms,适用于高压环境。
    - 可选塑料支架:提供易于安装的固定引脚间距。
    - 宽温度范围:可在-55°C至+105°C的环境中稳定运行。

    应用案例和使用建议


    - 电源供应系统:在电源线路中安装8100系列共模电感,可以显著减少电源线上的噪声干扰。
    - 数据通信设备:在通信电缆中加入这些电感器,可以提高数据传输的可靠性,避免因外界电磁干扰导致的数据错误。
    - 工业控制装置:在敏感的工业控制板上使用,可增强系统的抗干扰能力,提升整体稳定性。
    使用建议:
    - 确保在安装过程中正确选择合适的型号以匹配特定的应用要求。
    - 在安装过程中要注意电感器的方向,确保最佳性能。
    - 定期检查并维护电感器,以确保其在长时间使用后的持续稳定性能。

    兼容性和支持


    Bourns 8100系列共模电感支持RoHS合规标准,保证其环保和安全性。对于购买该产品,Bourns提供了相应的技术支持和服务保障,确保客户能够得到最优质的服务体验。

    常见问题与解决方案


    - 问题1:产品在使用中出现过热现象。
    - 解决方案:检查电流负载是否超出额定值,调整负载或更换更高容量的产品。
    - 问题2:电感器表面出现异常噪音。
    - 解决方案:确认安装方向正确,且周围无其他高频信号源干扰。
    - 问题3:电感器无法正常工作。
    - 解决方案:检查电路连接是否正确,或联系Bourns客服进行进一步诊断。

    总结和推荐


    Bourns 8100系列共模电感凭借其优良的性能和广泛的适用性,在多种电子设备中表现出色。它不仅在设计上考虑到了用户的各种需求,还提供了完善的售后服务和技术支持。因此,强烈推荐这一系列电感器作为提高电路稳定性和抗干扰能力的理想选择。

8112-RC参数

参数
直流电阻 55mΩ
额定电流 5.6A
线路数量 2
额定电压-AC -
额定电压-DC -
阻抗 -
电感值 8mH@ 1 kHz
长*宽*高 34.29mm*20.32mm*36.83mm
安装方式 垂直安装,通孔安装
零件状态 在售
包装方式 散装

8112-RC厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

8112-RC数据手册

厂牌 PDF简要描述 下载
BOURNS 共模滤波器 BOURNS 8112-RC 8112-RC数据手册

8112-RC封装设计

查看详情并下载
Symbol
Footprint
3D Model
