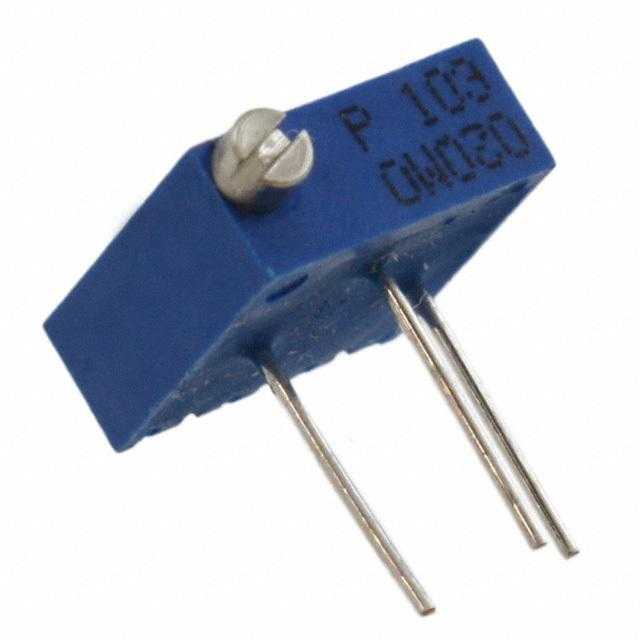

3292P-1-204

厂牌: BOURNS
产品描述: 200KΩ ±10% 500mW ±100ppm/℃ 线性 通孔安装 9.53mm*3.81mm*3.81mm
供应商型号: 652-3292P-1-204
供应商: Mouser
标准整包数: 1
BOURNS 电位器及其他可变电阻器 3292P-1-204

3292P-1-204概述

    3292 - 3/8" Square Trimpot® Trimming Potentiometer

    1. 产品简介


    产品类型: 3292系列是一个多圈/陶瓷/工业密封型微调电位器(Trimpot®)。此产品主要用于需要高精度调节的应用场景,适用于各种工业设备和精密仪器。
    主要功能: 具备无级调整能力,可以在特定范围内精确调整电阻值,具有良好的稳定性和可靠性。
    应用领域: 广泛应用于精密仪表、医疗设备、航空航天、通讯设备等领域。

    2. 技术参数


    - 标准电阻范围: 10到1兆欧姆
    - 电阻公差: ±10%标准
    - 绝对最小电阻: 1%或2欧姆(以较高者为准)
    - 接触电阻变化: 1.0%或3欧姆(以较高者为准)
    - 可调性:
    - 电压:±0.01%
    - 电阻:±0.05%
    - 分辨率:无限
    - 绝缘电阻: ≥1000兆欧姆 @ 500 VDC
    - 击穿电压: 海平面:900 VAC;80,000英尺:350 VAC
    - 有效行程: 25转
    - 功率额定值: 在400伏特下,85°C时为0.5瓦,150°C时为0瓦
    - 温度范围: -65°C至+150°C
    - 温度系数: ±100 ppm/°C
    - 密封测试: 85°C氟利昂
    - 湿度测试: MIL-STD-202 Method 103,96小时
    - 振动测试: 30 G
    - 冲击测试: 100 G
    - 负载寿命: 1,000小时,0.5瓦 @ 85°C
    - 旋转寿命: 200周期
    - 扭矩: 最大5.0盎司·英寸(仅限表面安装)
    - 机械止动: 指针空转

    3. 产品特点和优势


    - 多功能性: 支持面板安装,提供无限分辨率调整,适应多种工业应用场景。
    - 可靠性: 设计耐用,具备优秀的耐振动和耐冲击能力。
    - 兼容性: 可通过定制满足特定需求,适合复杂系统的集成。
    - RoHS合规: 提供符合RoHS标准的版本,确保环保要求。

    4. 应用案例和使用建议


    - 应用案例: 常见于航空电子设备中用于精密调整和校准,也广泛应用于实验室设备中进行电流和电压控制。
    - 使用建议:
    - 在高温环境中使用时应注意其功率限制,避免过热损坏。
    - 定期检查和校准可以提高其长期稳定性和准确性。

    5. 兼容性和支持


    - 兼容性: 适用于多种设备和系统,可根据具体应用场景选择不同的型号。
    - 支持: 厂商提供详细的使用手册和技术支持,帮助用户解决可能遇到的问题。

    6. 常见问题与解决方案


    - 问题: 长时间使用后精度下降
    - 解决方案: 定期进行校准和检查,确保使用环境符合要求。
    - 问题: 短时间内出现故障
    - 解决方案: 检查是否存在过载或环境因素影响,必要时联系技术支持。

    7. 总结和推荐


    综上所述,3292系列的Trimpot®是一款高性能的微调电位器,以其高精度、稳定性和可靠性在市场上占据一席之地。对于需要高精度调整的应用场景,这款产品无疑是理想的选择。无论是航空航天、精密医疗设备还是高端科研设备,它都能胜任其角色。强烈推荐使用。

3292P-1-204参数

参数
电阻值 200KΩ
精度 ±10%
额定功率 500mW
温度系数 ±100ppm/℃
锥度 线性
额定电压 -
长*宽*高 9.53mm*3.81mm*3.81mm
安装方式 通孔安装
零件状态 在售
包装方式 管装

3292P-1-204厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3292P-1-204数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3292P-1-204 3292P-1-204数据手册

3292P-1-204封装设计

查看详情并下载
Symbol
Footprint
3D Model
