2056-40-ALF

产品分类: 陶瓷气体放电管(GDT)
厂牌: BOURNS
产品描述: 3 5KA 否 400V 8.5mm(长度)
供应商型号: 2148179
供应商: 海外现货
标准整包数: 1

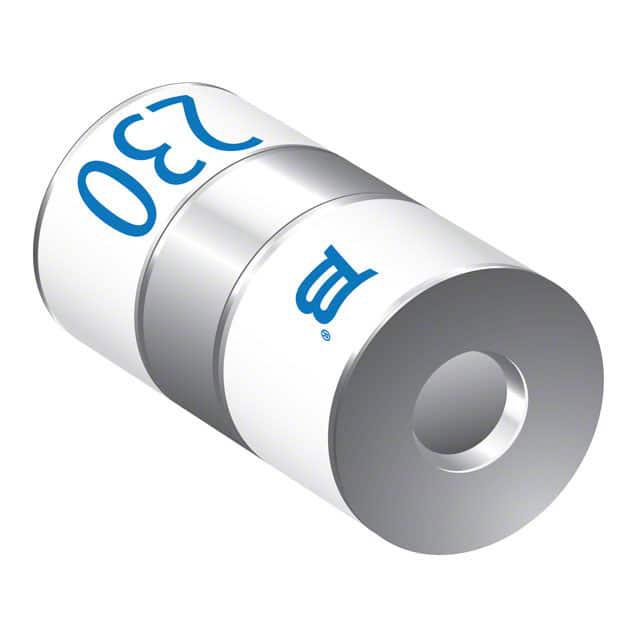

BOURNS 陶瓷气体放电管(GDT) 2056-40-ALF

2056-40-ALF概述

    电子元器件产品技术手册

    1. 产品简介


    产品名称: Bourns 2056系列轻型三电极气体放电管
    产品类型: 气体放电管(Gas Discharge Tubes)
    主要功能: 保护电子设备免受瞬态过电压损害
    应用领域:
    - 电信设备
    - 工业设备/电子产品
    - 消费电子产品

    2. 技术参数


    | 参数 | 规格 |

    | 直流点火电压(±20%) | 90 V至600 V |
    | 冲击点火电压(100 V/μs) | 750 V至1000 V |
    | 绝缘电阻 | >1 GΩ |
    | 发光电压 | 约70 V |
    | 弧电压 | 约10 V |
    | 最大电容 | <2 pF |
    | 最大冲击放电电流 | 5,000 A,8/20 μs(10次操作) |
    | 额定交流放电电流 | 5 A,50 Hz,1秒(1次操作) |
    | 冲击寿命 | 200 A,10/1000 μs(100次操作) |
    | 工作温度范围 | -30°C至+85°C |
    | 存储温度范围 | -40°C至+115°C |

    3. 产品特点和优势


    - 紧凑尺寸: 6mm直径,8mm长度,便于安装和布局
    - 低电容和插入损耗: 减少对信号传输的影响
    - 开关级短路选项: 可选的开关级短路功能提供额外的安全保障
    - RoHS合规: 符合环保标准,适用于多种场合
    - UL认可: 通过美国安全认证机构的认可

    4. 应用案例和使用建议


    应用场景:
    - 电信设备: 用于防止通信设备因雷击等瞬态电压引起的损坏
    - 工业设备: 为工业控制系统提供保护
    - 消费电子产品: 如手机、电视等,保护内部电路不受瞬态电压影响
    使用建议:
    - 选择合适型号: 根据应用场合选择合适的电压等级
    - 正确安装: 确保良好的接地以发挥最佳效果
    - 定期检查: 在系统维护时检查放电管的状态,确保其正常工作

    5. 兼容性和支持


    兼容性:
    - 与各类电子设备和系统的兼容性良好
    - 可与其他电子元件配合使用,如浪涌保护器
    厂商支持:
    - Bourns公司提供详尽的技术支持和售后服务
    - 用户手册详细介绍了产品特性和使用方法,便于用户自行排查和解决问题

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 放电管频繁触发 | 检查系统是否存在持续过电压 |
    | 放电管工作不稳定 | 确认接地是否良好,重新安装 |
    | 放电管损坏 | 检查周围是否有干扰源,更换损坏件 |

    7. 总结和推荐


    综合评估:
    - 优点: 小巧尺寸,高可靠性,多种电压等级可选,符合RoHS标准,UL认可
    - 缺点: 无明显缺点
    推荐:
    - 强烈推荐用于需要瞬态过电压保护的应用场合,特别是在电信设备、工业设备和消费电子产品领域。产品质量可靠,值得信赖。

2056-40-ALF参数

参数
故障安全保护
直流火花放电 400V
脉冲放电电流(8/20μs) 5KA
极数 3
长*宽*高 8.5mm(长度)
零件状态 在售
包装方式 托盘

2056-40-ALF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

2056-40-ALF数据手册

厂牌 PDF简要描述 下载
BOURNS 陶瓷气体放电管(GDT) BOURNS 2056-40-ALF 2056-40-ALF数据手册

2056-40-ALF封装设计

查看详情并下载
Symbol
Footprint
3D Model
