2030-42T-SMLF

产品分类: 陶瓷气体放电管(GDT)
厂牌: BOURNS
产品描述: Bourns 气体放电管, 直流击穿电压360V, 表面安装器件, 最大浪涌电流 4kA
供应商型号: 652-2030-42T-SMLF
供应商: Mouser
标准整包数: 1

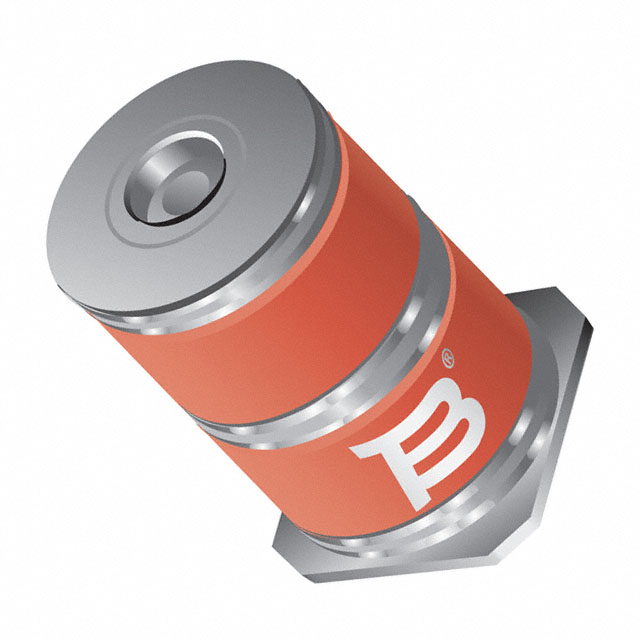

BOURNS 陶瓷气体放电管(GDT) 2030-42T-SMLF

2030-42T-SMLF概述


    产品简介


    本产品是一款2030-xxT-SM系列快速响应三电极微型气体放电管(Gas Discharge Tube,简称GDT)。该产品主要用于电信、工业电子及航空等领域,提供高效保护功能。其小型化设计使其特别适用于需要紧凑安装空间的应用场合。GDT在使用寿命内具有稳定的击穿电压,且对环境温度变化具有良好的适应能力。

    技术参数


    - 尺寸: 5mm直径,7.3mm长度
    - 额定工作电压:
    - 2030-23T型号:初始直流击穿电压为230V,最低维持电压为185V
    - 2030-42T型号:初始直流击穿电压为420V,最低维持电压为360V
    - 最大脉冲击穿电压:
    - 2030-23T型号:650V(1 kV/us)
    - 2030-42T型号:850V(1 kV/us)
    - 绝缘电阻:
    - 50V/100V:> 10^10 Ω
    - 击穿电压:
    - 10mA:约70V
    - >1A:约10V
    - 0.5A:< 0.5A
    - 容值:
    - 1MHz:<1 pF
    - 耐受电流:
    - 额定放电电流:可分摊至每条线与地面之间,操作次数需在正负极性中均等分布
    - 操作温度范围: -40°C 至 +90°C
    - 存储温度范围: -55°C 至 +90°C
    - 兼容性: 设计用于与Bourns的TBU®设备配合使用
    - 认证: UL Recognized;符合RoHS标准

    产品特点和优势


    该GDT系列产品具有非常快的响应速度和小体积,这使得它们在需要高效率和紧凑设计的应用中具有显著优势。其在整个生命周期内保持稳定的击穿电压,提高了系统的可靠性和稳定性。此外,产品还提供了多种封装选项以适应不同的安装需求,如表面贴装版本,并符合RoHS环保要求。

    应用案例和使用建议


    此款GDT广泛应用于各类电信设备中,作为过电压保护装置。例如,在CAN总线、RS232、RS422、RS485及SDI等通信接口上,这款GDT能有效保护下游电路不受瞬态高压冲击损害。用户在选择GDT时应注意其工作电压是否匹配应用环境,同时确保在极端温度条件下的稳定运行。为优化系统性能,建议在设计阶段充分考虑GDT与其它电路元件之间的电气特性匹配,特别是电容值和响应时间等因素。

    兼容性和支持


    该产品专门设计用于与Bourns的TBU®设备配合使用,因此在构建防护系统时可以实现更佳的协同效应。Bourns公司为这些设备提供全面的技术支持服务,包括详细的安装指南和故障排查手册,帮助用户在使用过程中解决可能出现的问题。

    常见问题与解决方案


    1. 问题: 产品在低温环境下启动异常。
    - 解决方案: 确认产品工作温度范围是否满足应用环境需求,必要时选用专门针对低温环境优化的型号。

    2. 问题: 产品安装后无法正常工作。
    - 解决方案: 检查连接线路是否正确无误,确保所有接点紧密接触。同时确认电源输入是否在产品标称工作电压范围内。

    总结和推荐


    2030-xxT-SM系列快速响应三电极微型气体放电管凭借其高效、稳定的性能和广泛的适用性,成为各类电子设备过压保护的理想选择。特别是对于追求紧凑设计和高性能保护的应用场合,推荐优先考虑此系列产品。Bourns公司提供的完善技术支持和服务也进一步增强了其市场竞争力。

2030-42T-SMLF参数

参数
故障安全保护
直流火花放电 360V
脉冲放电电流(8/20μs) 4KA
极数 3
长*宽*高 7.5mm(长度)*5mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 散装

2030-42T-SMLF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

2030-42T-SMLF数据手册

厂牌 PDF简要描述 下载
BOURNS 陶瓷气体放电管(GDT) BOURNS 2030-42T-SMLF 2030-42T-SMLF数据手册

2030-42T-SMLF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.7945 ¥ 23.6135
10+ $ 2.622 ¥ 22.1559
50+ $ 2.1168 ¥ 17.887
100+ $ 1.9548 ¥ 16.5181
250+ $ 1.7496 ¥ 14.7841
500+ $ 1.5768 ¥ 13.324
1000+ $ 1.449 ¥ 12.2441
2500+ $ 1.323 ¥ 11.1794
5000+ $ 1.26 ¥ 10.647
库存: 696
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 23.61
