首页  >  产品百科  >  2036-20-B2LF

2036-20-B2LF

产品分类: 陶瓷气体放电管(GDT)
厂牌: BOURNS
产品描述: 3 10KA 否 200V 通孔安装 7.5mm(长度)*5.1mm(高度)
供应商型号: N-2036-20-B2LF
供应商: 云汉优选
标准整包数: 1

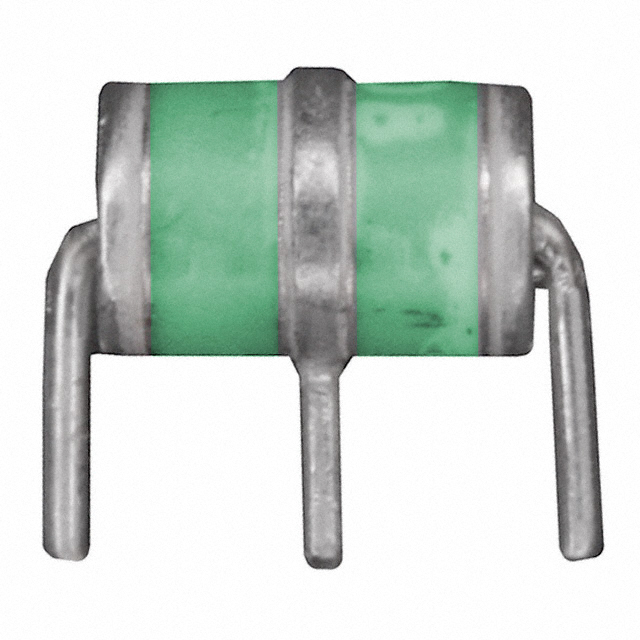

BOURNS 陶瓷气体放电管(GDT) 2036-20-B2LF

2036-20-B2LF概述


    产品简介


    产品名称: 2036系列微型三极气体放电管(Mini-TRIGARD™)
    产品类型: 气体放电管,具有三个电极。
    主要功能:
    - 高效保护电路免受过电压冲击。
    - 适用于多种高要求的应用场景,如电信、工业、商业、消费电子产品及航空航天和军事电子。
    应用领域:
    - 电信设备
    - 工业自动化系统
    - 商用电器
    - 消费电子
    - 航空与军用电子设备

    技术参数


    尺寸:
    - 直径:5.0 ± 0.3 mm
    - 长度:7.5 ± 0.3 mm
    性能参数:
    - 直流击穿电压:75 V至600 V(±20%)
    - 冲击电压(100 V/μs):从150 V到1100 V不等
    - 绝缘电阻:> 10^10 Ω(50 V时为> 10^8 Ω)
    - 光辉电压:约70 V(10 mA)
    - 弧电压:约10 V(1 A)
    - 容量:< 2 pF(1 MHz)
    - 直流保持电压:< 150 ms
    电气特性:
    - 放电电流:最高20000 A,8/20 μs(最小1次操作)
    - 交替放电电流:20 Arms,1 s(最小1次操作)
    工作环境:
    - 存储温度:-55 °C 至 +105 °C
    - 操作温度:-55 °C 至 +105 °C
    - 湿度等级:满足Climatic Category IEC 60068-1 55/105/21标准
    - ESD分类:HBM 1级

    产品特点和优势


    独特功能:
    - 平衡式微型TRIGARD™设计: 这一设计确保了高稳定性和高效能。
    - 开关级失效短路装置: 可在温度达到215 °C - 217 °C时提供高导电路径接地,增强安全性。
    - 多种电压选项: 从75 V到600 V,满足不同应用需求。
    市场竞争力:
    - 通过UL认证并符合RoHS标准,确保产品在环境友好和安全性方面达到高标准。
    - 广泛适用范围和高性能使得2036系列微型三极气体放电管成为许多行业的理想选择。

    应用案例和使用建议


    应用案例:
    - 电信基础设施中保护关键通信设备免受雷击和过电压的影响。
    - 在飞机和军事电子系统中提供必要的过压保护。
    使用建议:
    - 在安装前确认产品性能,特别是在极端环境下应用时。
    - 选择合适的型号以满足具体应用所需的电压水平。
    - 对于带有Fail-Short机制的产品,建议使用手动焊接或选择性焊接工艺来避免高温导致的故障。

    兼容性和支持


    - 兼容性: 本产品易于与其他电子元器件集成,适用于多种类型的电路板设计。
    - 支持和服务: 厂商提供详细的技术文档和专业咨询,帮助用户进行正确的安装和维护。

    常见问题与解决方案


    常见问题:
    - 问:如何确保气体放电管在高湿度环境下正常工作?
    - 解答:2036系列微型三极气体放电管经过严格测试,能够适应-55 °C 至 +105 °C的温度范围和特定的湿度条件。对于高湿度环境,需要确保良好的封装和适当的通风。
    常见问题:
    - 问:在安装过程中是否需要特别注意任何细节?
    - 解答:安装时务必参考产品手册中的指示,特别是对于带有Fail-Short机制的产品,需要小心处理以避免高温损坏。

    总结和推荐


    总结:
    2036系列微型三极气体放电管具备高效的过电压保护能力,广泛应用于电信、工业、商业及军事等领域。凭借其平衡式TRIGARD™设计和多样的电压选项,它在市场上具有很强的竞争力。
    推荐:
    强烈推荐用于对可靠性和稳定性有较高要求的应用场景。厂商提供的优质服务和支持进一步提升了其应用价值,确保用户能够在不同环境中发挥最佳性能。

2036-20-B2LF参数

参数
极数 3
故障安全保护
直流火花放电 200V
脉冲放电电流(8/20μs) 10KA
长*宽*高 7.5mm(长度)*5.1mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

2036-20-B2LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

2036-20-B2LF数据手册

厂牌 PDF简要描述 下载
BOURNS 陶瓷气体放电管(GDT) BOURNS 2036-20-B2LF 2036-20-B2LF数据手册

2036-20-B2LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
150+ $ 0.7632 ¥ 6.4872
350+ $ 0.7313 ¥ 6.2161
700+ $ 0.714 ¥ 6.069
1000+ $ 0.6834 ¥ 5.8089
库存: 1020
起订量: 150 增量: 1
交货地:
最小起订量为:150
合计: ¥ 973.08
直接购买
加入购物车
