BOURNS 其他工具 DK-GDT35-01

DK-GDT35-01概述

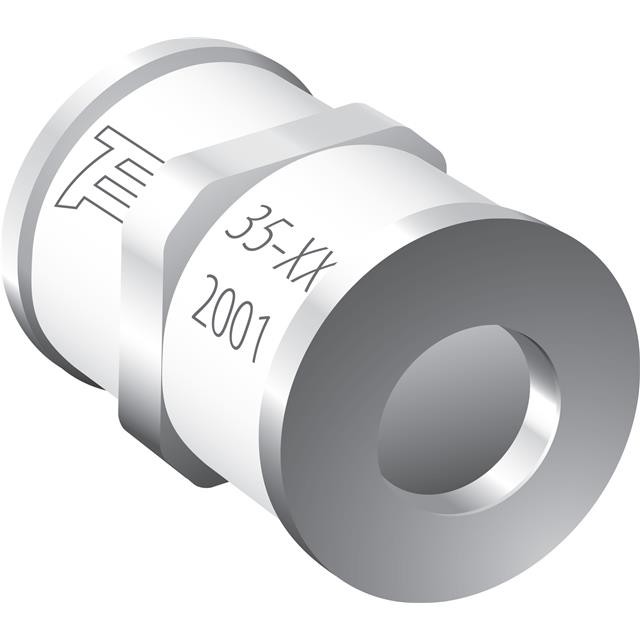

    # GDT35 Series - Next-Generation 3-Electrode Gas Discharge Tube Arrestor

    产品简介


    Bourns公司推出的GDT35系列是新一代表面贴装式三电极气体放电管(Gas Discharge Tube)避雷器。这些器件采用先进的计算机模拟技术设计,旨在提供卓越的峰值冲击电压限制能力,特别适合应用于需要高效防雷保护的场合。其广泛适用于各类通讯设备、家用电器以及工业控制等领域,能够有效减少由于瞬态电压引起的下游组件损坏。

    技术参数


    | 参数名称 | 规格描述 |

    | 储存温度范围 | -55°C 至 +125°C |
    | 工作温度范围 | -55°C 至 +125°C |
    | 气候类别 | 55 / 125 / 21 |
    | 潮湿敏感度等级 | 1 |
    | 额定冲击电流 | 最大20kA (8/20μs脉冲) |
    | 最大放电电流 | 8/20 μs, 10/350 μs, 10/1000 μs等 |
    | 绝缘电阻 | 大于100MΩ |
    | 电容值 | 小于0.7 pF (DC) |
    典型型号电气参数
    | Bourns Part No. | DC Sparkover Voltage | Impulse Sparkover Voltage | Insulation Resistance |
    ||
    | GDT35-07 | 75 V | 300 V | >2 GW |
    | GDT35-09 | 90 V | 350 V | >2 GW |
    | GDT35-11 | 110 V | 300 V | >2 GW |
    | GDT35-15 | 150 V | 420 V | >2 GW |
    | GDT35-20 | 200 V | 480 V | >2 GW |
    | GDT35-23 | 230 V | 510 V | >2 GW |
    | GDT35-25 | 250 V | 510 V | >2 GW |
    | GDT35-30 | 300 V | 660 V | >2 GW |
    | GDT35-35 | 350 V | 670 V | >2 GW |
    | GDT35-40 | 400 V | 670 V | >2 GW |
    | GDT35-42 | 420 V | 850 V | >2 GW |
    | GDT35-47 | 470 V | 870 V | >2 GW |
    | GDT35-60 | 600 V | 1000 V | >2 GW |

    产品特点和优势


    - 快速响应时间:能够迅速响应电压突变,提高整体电路的保护水平。
    - 宽温范围:能够在极端温度下稳定工作,适用于各种恶劣环境。
    - 高浪涌电流额定值:具备强大的电流处理能力,可有效吸收并释放雷击等大电流冲击。
    - 低电容和插入损耗:减小对信号传输的影响,确保通信质量。
    - 稳定性能:使用寿命长,性能保持一致,无需频繁更换。
    - 小型表面贴装封装:体积小巧,便于在紧凑空间内安装使用。
    - RoHS合规:符合环保要求,无卤素设计,对环境友好。

    应用案例和使用建议


    应用案例
    1. 数字电视顶盒:作为线路保护器件,防止雷击和感应电压带来的损害。
    2. 工业通讯设备:用于高压电力线上的通讯设备,保证设备正常运行。
    3. 空调控制系统:避免瞬间电压波动对控制板造成伤害。
    4. DSL、POTS和G.Fast调制解调器:确保网络信号稳定传输。
    5. 天线系统:防止雷击对天线设备造成损坏。
    使用建议
    - 在安装前,确认所选型号的DC火花电压(DC Sparkover Voltage)与实际需求匹配。
    - 在高温环境下使用时,建议进行充分的散热处理,以确保长期稳定工作。
    - 由于器件在焊锡回流过程中可能出现DC火花电压的临时升高,建议在焊接后给予一定时间恢复。

    兼容性和支持


    - 兼容性:GDT35系列产品支持多种标准封装,如5x7.2 mm SMD,并提供卷带包装和散装两种形式。
    - 认证情况:已获得UL 497B-4th Edition认证,可在多种应用环境中安全使用。
    - 厂商支持:Bourns公司提供了详尽的技术文档和在线支持服务,用户可以随时访问官网获取相关信息。

    常见问题与解决方案


    1. 问:焊接后DC火花电压临时升高如何处理?
    - 答:在焊接后,器件可能需要24小时恢复到正常状态。在此期间,用户不必担心产品质量变化或保护级别下降。
    2. 问:如何选择合适的型号?
    - 答:根据具体应用中的额定电压来选择对应的GDT35型号,确保其能够有效保护电路不受过电压的影响。
    3. 问:GDT35是否支持自动贴装工艺?
    - 答:是的,GDT35系列产品符合IPC/JEDEC J-STD-020标准,支持自动化生产线中的贴装流程。

    总结和推荐


    综上所述,Bourns公司的GDT35系列三电极气体放电管具有快速响应、宽温度范围和高电流处理能力等显著优势,特别适用于需要高水平防雷保护的应用场景。考虑到其优良的设计和广泛的适用性,强烈推荐在各类通讯设备、工业控制及家用电器中选用GDT35系列作为有效的保护元件。无论是对于初次接触该产品的新手工程师还是寻求高性能解决方案的专业人士,GDT35都是一款值得信赖的选择。

DK-GDT35-01参数

参数
零件状态 在售

DK-GDT35-01厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

DK-GDT35-01数据手册

厂牌 PDF简要描述 下载
BOURNS 其他工具 BOURNS DK-GDT35-01 DK-GDT35-01数据手册

DK-GDT35-01封装设计

查看详情并下载
Symbol
Footprint
3D Model
