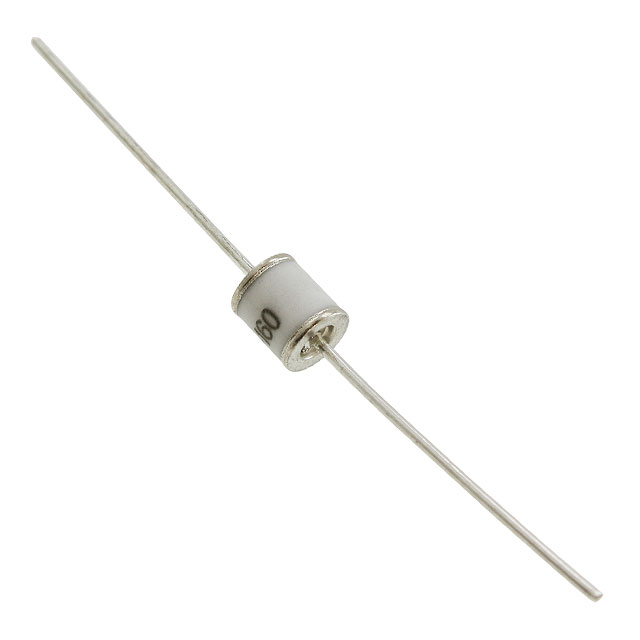

2089-200-BT1LF

产品分类: 陶瓷气体放电管(GDT)
厂牌: BOURNS
产品描述: 2 1.5KA 否 2KV 通孔安装 6mm(长度)*5.5mm(高度)
供应商型号: 652-2089-200-BT1LF
供应商: Mouser
标准整包数: 1
BOURNS 陶瓷气体放电管(GDT) 2089-200-BT1LF

2089-200-BT1LF概述

    # Bourns 2089系列高压小型双电极气体放电管技术手册解析

    产品简介


    Bourns 2089系列是一款高性能的高压小型双电极气体放电管,专为工业、通信及消费类电子设备提供卓越的浪涌保护能力。该产品采用紧凑型设计,直径仅5.5毫米,长度为6毫米,具备高电压范围(最高达4kV)及优异的绝缘性能。其符合RoHS标准,且通过了UL认证,展现了可靠性和环保性的双重保障。
    主要功能:
    - 高电压保护:支持高达4kV的工作电压。
    - 卓越的绝缘性能:提供极高的绝缘电阻。
    - 小型化设计:紧凑尺寸便于多种应用场景。
    应用领域:
    - 工业设备及电子装置
    - 电信设备及电子产品
    - 消费电子设备

    技术参数


    | 参数 | 规格值 |

    | 直径 | 5.5 mm ±0.3 mm |
    | 长度 | 6.0 mm ±0.5 mm |
    | 火花放电电压(DC,100 V/s) | ±20% @ 1000 V 至 3600 V |
    | 冲击火花放电电压(100 V/μs) | < 1300 V 至 < 4600 V |
    | 绝缘电阻 | > 1 GΩ |
    | 光晕放电电压 | ~60 V @ 10 mA |
    | 弧电压 | ~15 V @ 1 A |
    | 容量 | < 1.5 pF @ 1 MHz |
    | 脉冲放电电流(8/20 μs) | 3000 A,1次;1500 A,10次 |
    | 交流放电电流(50 Hz) | 2 Arms(1秒);4 Arms(9周期) |
    | 冲击寿命 | > 300次(100 A,10/1000 μs) |
    | 工作温度范围 | -40°C 至 +85°C |
    | 存储温度范围 | -40°C 至 +115°C |

    产品特点和优势


    Bourns 2089系列气体放电管以其独特的微型化设计、高可靠性及优越的电气性能,在多个领域展现出强大的竞争力。具体优势如下:
    1. 微型化设计:体积小巧,非常适合空间受限的应用场景。
    2. 高电压范围:能够承受高电压冲击,适用于严苛的工业环境。
    3. 出色的绝缘性能:有效隔离不必要的信号干扰,提高系统稳定性。
    4. RoHS合规性:绿色环保,符合现代制造要求。
    5. UL认证:权威认证确保产品质量和安全性。

    应用案例和使用建议


    应用案例:
    Bourns 2089系列气体放电管广泛应用于工业控制、通信设施及家用电器等领域。例如:
    - 在工业设备中用于浪涌防护,防止瞬态电压损坏敏感电路。
    - 在电信网络中保护交换机和路由器,确保通信不间断。
    - 在消费电子产品中,如电视、冰箱等设备中提供过压保护。
    使用建议:
    - 确保安装时接触良好,避免接触不良导致性能下降。
    - 结合应用环境选择合适的型号(如电压等级)以匹配需求。
    - 定期检查连接点,保持良好的电气接触状态。

    兼容性和支持


    该产品具有广泛的兼容性,可轻松集成到现有的电路设计中。Bourns公司提供了全面的技术支持服务,包括产品选型指导、样品申请和技术咨询等,帮助客户快速实现设计目标。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备运行一段时间后放电管失效 | 检查接线是否牢固,必要时更换新组件 |
    | 放电管触发电压不达标 | 重新校准或更换为更高规格的产品 |
    | 设备工作温度超出规定范围 | 调整工作环境或使用散热装置 |

    总结和推荐


    综上所述,Bourns 2089系列高压小型双电极气体放电管凭借其卓越的性能、紧凑的设计和广泛的适用性,在工业、通信和消费电子领域具有显著的优势。它不仅满足了对高电压保护的需求,还兼具环保特性,是一款值得推荐的优质产品。无论是用于大型工业设备还是家庭电器,这款气体放电管都能提供可靠的保护和稳定的性能表现。因此,强烈建议在相关项目中选用此产品。

2089-200-BT1LF参数

参数
故障安全保护
直流火花放电 2KV
脉冲放电电流(8/20μs) 1.5KA
极数 2
长*宽*高 6mm(长度)*5.5mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

2089-200-BT1LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

2089-200-BT1LF数据手册

厂牌 PDF简要描述 下载
BOURNS 陶瓷气体放电管(GDT) BOURNS 2089-200-BT1LF 2089-200-BT1LF数据手册

2089-200-BT1LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
