2057-23-BLF

产品分类: 陶瓷气体放电管(GDT)
厂牌: BOURNS
产品描述: 2 5KA 否 230V 通孔安装 6mm(长度)
供应商型号: 2148232
供应商: 海外现货
标准整包数: 1

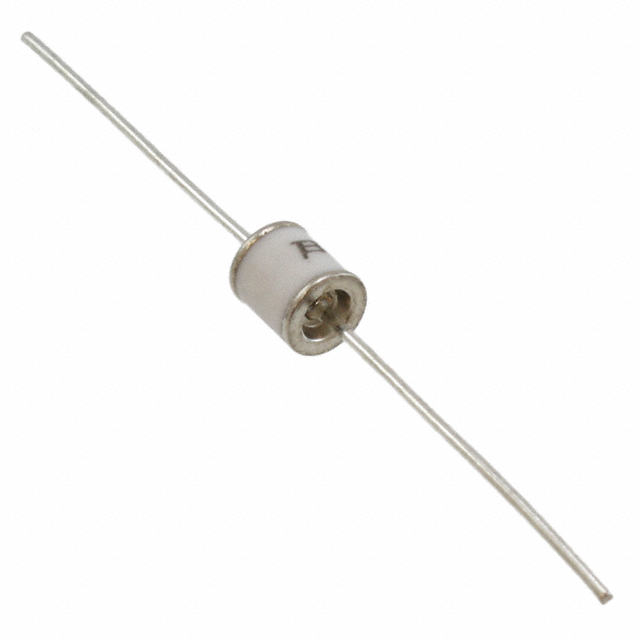

BOURNS 陶瓷气体放电管(GDT) 2057-23-BLF

2057-23-BLF概述

    2057 系列轻型双电极微型气体放电管:技术手册解析

    产品简介


    2057系列轻型双电极微型气体放电管是一种专门用于电信、工业电子和消费电子产品中的保护器件。其紧凑尺寸(直径5.5毫米,长6毫米)使其非常适合空间受限的应用场景。该产品具有低电容和低泄漏的特点,符合RoHS标准,并且获得UL认证。

    技术参数


    以下是2057系列气体放电管的主要技术规格:
    | 特性 | 型号 | 参数 |
    |
    | 直流击穿电压 | 2057-07/09 | ±20% @ 100 V/s |
    2057-12/13/15/23 | ±20% @ 100 V/s |
    2057-25/30/35/40/47 | ±20% @ 100 V/s |
    | 冲击击穿电压 (100 V/μs) | 2057-07/09 | < 700 V |
    2057-12/13/15/23 | < 700 V |
    2057-25/30/35/40/47 | < 1100 V |
    | 绝缘电阻 (IR) > 1 GΩ |
    | 闪耀电压 ~ 70 V |
    | 弧电压 ~ 10 V |
    | 最大电容 < 1 pF |
    | 最大冲击放电电流 10,000 A, 8/20 μs |
    | 额定交流放电电流 5 A, 50 Hz, 1 秒 |
    | 8/20 μs 操作次数 1 次 |
    | 10 次操作时电流 5,000 A, 8/20 μs |
    | 脉冲寿命 100 A, 10/1000 μs |
    | 工作温度范围 -40°C 至 +90°C |
    | 存储温度范围 -40°C 至 +90°C |

    产品特点和优势


    - 紧凑尺寸:直径5.5毫米,长度6毫米,适用于小型化设计。
    - 低电容:减小了对电路的影响。
    - 低泄漏:减少了不必要的能耗。
    - RoHS合规:符合环保要求。
    - UL认证:证明了产品的安全性与可靠性。
    这些特性使得2057系列气体放电管在市场上具有很高的竞争力,特别是在需要高可靠性和低能耗的应用中。

    应用案例和使用建议


    2057系列气体放电管广泛应用于电信、工业电子和消费电子产品中,例如:
    - 电信设备:确保信号传输的安全和稳定。
    - 工业电子:保护设备免受瞬态电压冲击。
    - 消费电子产品:增强设备的耐用性和使用寿命。
    使用建议:
    - 在高频信号传输系统中,选择较低电容的型号以减少信号损失。
    - 在高电流应用场景中,注意散热以保证产品正常工作。
    - 根据不同的工作条件选择合适的型号。

    兼容性和支持


    该产品可以与其他标准电子元件或设备配合使用。制造商提供了详细的技术支持和维护信息,包括在线资源和技术文档。

    常见问题与解决方案


    1. 问题:安装后出现接触不良
    - 解决方案:检查接线是否牢固,重新焊接接头。

    2. 问题:在高温环境下工作不稳定
    - 解决方案:确保散热措施良好,避免长时间处于高温环境中。
    3. 问题:放电电流不达标
    - 解决方案:检查电源电压和负载情况,确认是否符合产品规格要求。

    总结和推荐


    2057系列轻型双电极微型气体放电管凭借其紧凑的尺寸、低电容和低泄漏等特点,在多种应用场景中表现出色。其卓越的性能和可靠性使其成为各种电子设备的理想选择。强烈推荐在电信、工业电子和消费电子产品中使用这款产品。

2057-23-BLF参数

参数
故障安全保护
直流火花放电 230V
脉冲放电电流(8/20μs) 5KA
极数 2
长*宽*高 6mm(长度)
安装方式 通孔安装
包装方式 托盘

2057-23-BLF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

2057-23-BLF数据手册

厂牌 PDF简要描述 下载
BOURNS 陶瓷气体放电管(GDT) BOURNS 2057-23-BLF 2057-23-BLF数据手册
