AV40K1812801NIR1

产品分类: 压敏电阻
厂牌: BOURNS
产品描述: 68V 800A 1 61.2V 748V 56V 40V 4.8J 1.8nF@1kHz 1812 贴片安装
供应商型号: 118-AV40K1812801NIR1TR-ND
供应商: Digi-Key
标准整包数: 1

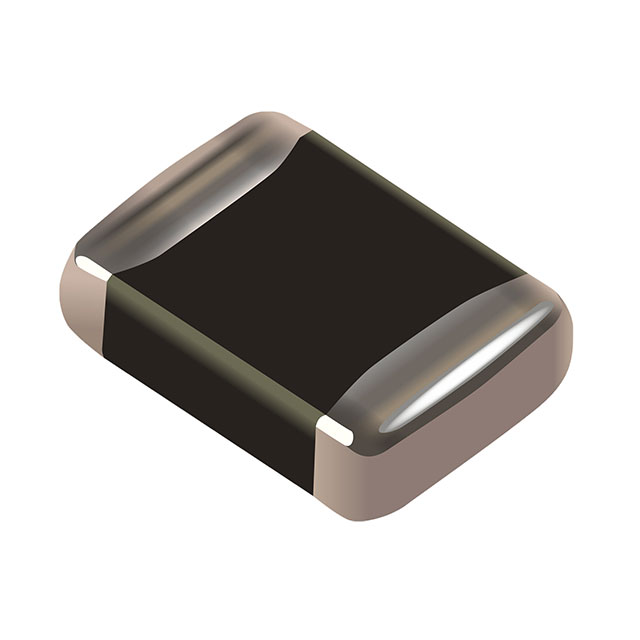

BOURNS 压敏电阻 AV40K1812801NIR1

AV40K1812801NIR1概述

    # Bourns AV Series Automotive Grade Varistors 技术手册解析

    产品简介


    基本介绍
    Bourns AV 系列压敏电阻是一种专门针对汽车应用设计的瞬态电压抑制器,以其卓越的温度独立性和瞬态能量分配能力著称。这些器件适用于广泛的汽车电子系统,例如防抱死制动系统(ABS)、点火系统、气囊控制系统、雨刷电机等,均易受破坏性电压瞬变的影响。AV 系列采用多层结构,能够在极端的温度范围内(-55°C 至 +125°C)提供可靠的保护。
    主要功能
    - 暂态电压保护:有效应对汽车系统中的各种电压暂态现象。
    - 稳定性高:具备优异的温度稳定性,适合严苛的车载环境。
    - 小型化设计:相较于硅 TVS 二极管,占用更少的空间,提高了电路板布局灵活性。
    应用领域
    AV 系列压敏电阻广泛应用于汽车电子设备中,确保关键系统的稳定运行,包括但不限于以下系统:
    - 防抱死制动系统(ABS)
    - 点火系统
    - 安全气囊控制系统
    - 雨刷电机控制

    技术参数


    性能参数
    - 连续工作电压范围:16V 至 56V
    - 额定浪涌电流能力:8/20 微秒波形下最大可达 1200A
    - 单脉冲能量吸收能力:最高可达 50J(根据客户需求可定制)
    - 响应时间:< 2ns
    - 工作温度范围:-55°C 至 +125°C
    - 储存温度范围:-55°C 至 +150°C
    - 阈值电压温度系数:< +0.05%/°C
    封装尺寸
    | 封装型号 | 长度 L (mm) | 宽度 W (mm) | 厚度 t (mm) |
    ||
    | 0805 | 2.0 ± 0.25 | 1.25 ± 0.20 | 1.0 ± 0.25 |
    | 1206 | 3.2 ± 0.30 | 1.60 ± 0.20 | 1.2 ± 0.25 |
    | 1210 | 3.2 ± 0.30 | 2.50 ± 0.25 | 1.3 ± 0.25 |
    | 1812 | 4.7 ± 0.40 | 3.20 ± 0.30 | 1.3 ± 0.25 |
    | 2220 | 5.7 ± 0.50 | 5.00 ± 0.40 | 1.4 ± 0.25 |
    兼容性
    AV 系列压敏电阻符合 RoHS 标准,部分型号支持 AEC-Q200 Grade 1 认证。

    产品特点和优势


    特色功能
    - 多种型号选择:提供 0805、1206、1210、1812 和 2220 五种标准封装,适应不同电路需求。
    - 高效防护:具备良好的非线性特性,能够快速吸收和分流大电流。
    - 节省空间:相比传统硅 TVS 二极管,减少了电路板的占用面积,提升整体设计灵活性。
    - 环保设计:无塑料涂层,具有更高的阻燃等级。
    市场竞争力
    AV 系列产品因其卓越的性能和可靠性,在汽车电子行业拥有显著的市场地位。尤其是在对紧凑型设计要求较高的场合,其独特的体积优势和高效能表现使其成为最佳选择。

    应用案例和使用建议


    应用案例
    1. 防抱死制动系统(ABS):用于保护核心电路免受电压突变影响。
    2. 安全气囊系统:在高压启动时防止过电压损害电子元件。
    3. 车灯驱动电路:有效抑制瞬间浪涌,延长灯具寿命。
    使用建议
    - 在高温环境下,建议使用更高额定功率的型号以确保长期稳定运行。
    - 为提高抗干扰能力,可在电路中并联多个 AV 系列压敏电阻。
    - 注意压敏电阻的漏电流值,避免对主电路造成额外负担。

    兼容性和支持


    兼容性
    AV 系列压敏电阻可直接替换市场上主流品牌的同类产品,适用于大多数汽车电子平台。此外,其端接方式兼容传统焊锡工艺及无铅回流焊技术。
    支持服务
    Bourns 提供全面的技术支持,包括样品申请、定制化解决方案以及详尽的用户手册下载。全球销售网络覆盖亚太、欧洲及北美地区,便于客户获取技术支持和售后服务。

    常见问题与解决方案


    问题 1:如何选择合适的额定电压?
    解答:根据具体应用的供电电压选择略高于额定值的产品,例如 12V 供电系统可以选择 AV 14K 或 AV 17K 系列。
    问题 2:如何判断压敏电阻是否失效?
    解答:通过测量其电阻值是否超出正常范围来判断;若电阻值异常,则需要更换新件。
    问题 3:安装过程中出现虚焊怎么办?
    解答:重新清洁焊盘表面并重新焊接,确保焊点牢固。

    总结和推荐


    综合评估
    Bourns AV 系列压敏电阻凭借其优异的性能参数、小巧的封装设计以及出色的温度适应性,在汽车电子行业中表现出色。无论是小型化设计还是严苛环境下的可靠性保障,该系列产品都堪称理想之选。
    推荐结论
    强烈推荐 Bourns AV 系列压敏电阻用于汽车电子领域的电压保护需求。其卓越的功能特性和广泛的适用性使其成为现代汽车电子系统不可或缺的关键组件之一。

AV40K1812801NIR1参数

参数
压敏电压 68V
最大压敏电压 748V
最小压敏电压 61.2V
最大直流电压 56V
浪涌电流 800A
不同频率时的电容 1.8nF@1kHz
能量 4.8J
最大交流电压 40V
电路数 1
通用封装 1812
安装方式 贴片安装
包装方式 卷带包装

AV40K1812801NIR1厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

AV40K1812801NIR1数据手册

厂牌 PDF简要描述 下载
BOURNS 压敏电阻 BOURNS AV40K1812801NIR1 AV40K1812801NIR1数据手册

AV40K1812801NIR1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
6000+ $ 0.2594 ¥ 2.1494
库存: 0
起订量: 6000 增量: 1
交货地:
最小起订量为:6000
合计: ¥ 0
