2003-12-SM-RPLF

产品分类: 陶瓷气体放电管(GDT)
厂牌: BOURNS
产品描述: 2 1KA 否 120V 贴片安装 3.5mm(长度)*2.8mm(高度)
供应商型号: 2819555
供应商: 海外现货
标准整包数: 5

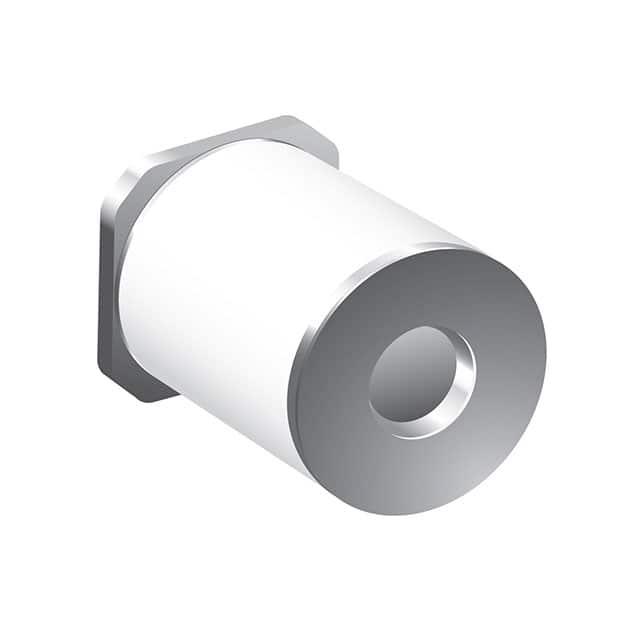

BOURNS 陶瓷气体放电管(GDT) 2003-12-SM-RPLF

2003-12-SM-RPLF概述


    产品简介


    产品名称:2003系列气体放电管浪涌保护器
    产品类型:表面贴装型2电极气体放电管(GDT)
    主要功能:
    - 无引脚设计,适用于经济高效的组装。
    - 高度紧凑,适合小型化应用。
    - 极低的电容和插入损耗,确保信号传输质量不受影响。
    - 罗马标准RoHS合规,环保可靠。
    - 美国保险商实验室(UL)认可。
    应用领域:
    - 电信领域,用于通信设备和系统保护。
    - 商业应用,包括办公设备和其他商业电子产品。
    - 工业应用,涵盖各种工业控制系统和设备。

    技术参数


    - 放电电流特性:
    - 光辉电压:约70V @ 10mA
    - 弧电压:约10V @ 1A
    - 最大冲击放电电流:8/20μs,1次:2000A;10次:1000A
    - 冲击寿命:8/20μs,100A:300次操作
    - 交流放电电流:50Hz,1秒:1A
    - 其他参数:
    - 最小绝缘电阻:1 GΩ
    - 最大电容:1 MHz时0.5 pF
    - 操作温度范围:-40°C至+90°C
    - 包装信息:
    - 标准包装:每卷2500个,每箱7500个
    - 包装直径:330mm,宽度:12mm

    产品特点和优势


    特点:
    - 无引脚设计,简化了组装过程,降低了成本。
    - 紧凑迷你尺寸,适合空间受限的应用。
    - 极低电容和插入损耗,确保高频信号传输无干扰。
    - 罗马标准RoHS合规,环保可靠。
    - 美国保险商实验室(UL)认可,符合国际安全标准。
    优势:
    - 高性能浪涌保护能力,适用于广泛的应用场景。
    - 长寿命和高可靠性,降低维护成本。
    - 易于集成到现有电路中,无需复杂的修改。
    - 多型号选择,满足不同应用需求。

    应用案例和使用建议


    应用案例:
    - 电信应用:在电信设备中用于保护敏感电路免受瞬态电压的影响,如交换机、路由器和无线基站。
    - 商业应用:在办公室环境中,保护电脑、服务器和其他关键设备免受雷击或电网波动的影响。
    - 工业应用:在工业控制和自动化系统中,防止电气噪声对敏感电子元件的损害。
    使用建议:
    - 在安装过程中,确保正确放置气体放电管以发挥最佳效果。遵循制造商提供的推荐焊盘布局图。
    - 考虑使用合适的电路板材料和布线方式,减少电磁干扰。
    - 定期检查电路中的气体放电管,以确保其处于良好状态。

    兼容性和支持


    - 兼容性:2003系列气体放电管可与多种电路和设备兼容,适用于各种不同的应用场合。
    - 支持:Bourns提供全面的技术支持,包括产品选型指南、应用笔记和技术文档。如有任何疑问,可通过官方网站联系客服获取帮助。

    常见问题与解决方案


    - 问题:气体放电管出现过早失效的情况。
    - 解决方案:检查电路中是否有异常的瞬态电压或电涌。确保气体放电管的安装和使用符合应用要求,并考虑更换为更高额定值的产品。
    - 问题:安装后气体放电管不起作用。
    - 解决方案:检查焊接质量,确保气体放电管正确焊接在电路板上。检查周围电路是否存在短路或开路现象。

    总结和推荐


    综合评估:
    - 优点:2003系列气体放电管以其小巧的设计、低电容和插入损耗、高可靠性等特点,非常适合各种应用场景。它的兼容性好、易集成、低成本且环保,具备较高的市场竞争力。
    - 推荐:对于需要高性能浪涌保护的电子设备,强烈推荐使用2003系列气体放电管。它能够有效地保护电路免受瞬态电压和电涌的影响,保障设备的安全稳定运行。
    通过上述分析,可以看出2003系列气体放电管不仅在技术参数和应用方面表现出色,而且具有显著的市场优势。无论是从技术性能还是应用实用性来看,这都是一款值得信赖的产品。

2003-12-SM-RPLF参数

参数
直流火花放电 120V
脉冲放电电流(8/20μs) 1KA
极数 2
故障安全保护
长*宽*高 3.5mm(长度)*2.8mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

2003-12-SM-RPLF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

2003-12-SM-RPLF数据手册

厂牌 PDF简要描述 下载
BOURNS 陶瓷气体放电管(GDT) BOURNS 2003-12-SM-RPLF 2003-12-SM-RPLF数据手册

2003-12-SM-RPLF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 2.9211
50+ ¥ 2.6964
250+ ¥ 2.5166
500+ ¥ 2.5166
1000+ ¥ 2.4717
2500+ ¥ 2.4268
12500+ ¥ 2.4268
25000+ ¥ 2.4268
库存: 0
起订量: 20 增量: 0
交货地:
最小起订量为:5
合计: ¥ 0
