3382G-2-103G

产品分类: 位置传感器
厂牌: BOURNS
产品描述: Resistive 0°~330° ±30% Increase Clockwise 电阻 16V ±2% 旋转位置 Hole for Shaft SMD 贴片安装,黏合安装 11mm*12.04mm*3.13mm
供应商型号: N-3382G-2-103G
供应商: 云汉优选
标准整包数: 1

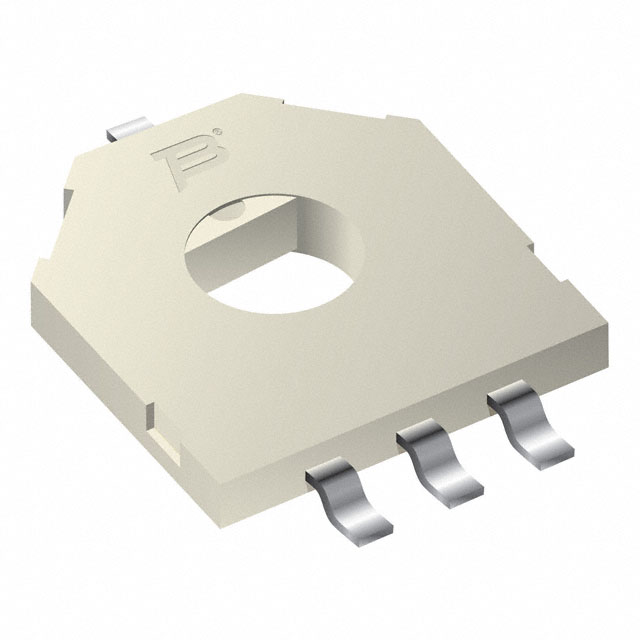

BOURNS 位置传感器 3382G-2-103G

3382G-2-103G概述

    3382 - 12 mm Rotary Position Sensor

    产品简介


    3382 - 12 mm Rotary Position Sensor 是一款高精度、高可靠性的旋转位置传感器,具有表面贴装和通孔两种版本。它主要用于音频设备的音量控制、运动控制器、洗碗机控制系统及汽车温度范围内。这款传感器通过了RoHS和AEC-Q200认证,适用于多种工业和汽车应用场合。

    技术参数


    - 尺寸:直径12mm,方形/防尘设计
    - 阻值范围:2.5K至100K欧姆
    - 阻值公差:±30%标准
    - 线性度:±2%
    - 分辨率:几乎无限
    - 绝缘电阻(500VDC):最小100兆欧
    - 介电强度:
    - 海平面:500VAC
    - 高海拔:350VAC
    - 调整角度:330°
    - 功率等级(最大16V):
    - 50°C:0.05瓦
    - 120°C:0瓦
    - 工作温度范围:-40°C至+120°C
    - 温度系数:±500 ppm/°C
    - 湿度:TRS ±20%
    - 冲击:20G TRS ±10%; VRS ±10%
    - 负载寿命(50°C额定功率下):TRS +10%/-20%
    - 旋转寿命:100万次循环
    - 热冲击:TRS ±20%; VRS ±10%
    - 湿敏等级:1级
    - 静电放电分类(HBM):N/A
    - 机械角度:连续旋转
    - 扭矩:最大30gf-cm
    - 重量:约0.0321克
    - IP防护等级:IP40
    - 包装:
    - G风格:1000个/13英寸卷带
    - H风格:50个/管

    产品特点和优势


    - 表面贴装和通孔版本:满足不同组装需求。
    - 高精度和可靠性:阻值精度高达±30%,线性度为±2%。
    - 耐高温和湿度:可在-40°C至+120°C的宽广温度范围内正常工作,具有高湿度适应性。
    - 高使用寿命:旋转寿命达100万次循环,确保长期稳定运行。
    - 符合RoHS和AEC-Q200标准:适合各种工业和汽车应用。

    应用案例和使用建议


    3382 - 12 mm Rotary Position Sensor 在多种应用中表现出色。例如,在音频设备中用于音量调节,能够实现平滑而精准的控制;在洗碗机控制系统中,可以提供稳定的信号反馈,以提高设备的智能化水平。建议在安装过程中注意保持良好的散热环境,并根据具体应用需求选择合适的阻值型号。

    兼容性和支持


    3382 - 12 mm Rotary Position Sensor 支持表面贴装和通孔两种安装方式,与各种主板具有良好的兼容性。此外,制造商提供全面的技术支持和维护服务,确保用户在使用过程中遇到问题时能够及时得到帮助。

    常见问题与解决方案


    1. 阻值偏差过大:
    - 检查电路连接是否正确,确认无短路现象。
    - 确认工作环境温度是否超出规定范围。
    2. 旋转过程中不稳定:
    - 检查传感器固定是否牢靠,避免松动导致的信号失真。
    - 调整机械部件,确保平稳运转。
    3. 高温环境下失效:
    - 确保散热良好,避免过热导致的损坏。
    - 使用专用的高温保护套件,提升工作温度上限。

    总结和推荐


    3382 - 12 mm Rotary Position Sensor 以其卓越的性能和广泛的应用范围,成为了众多电子设备中的理想选择。它的高精度、高可靠性和长寿命使其特别适合于音频设备、运动控制器和洗碗机控制系统等应用。尽管某些极端条件下可能需要额外的保护措施,但总体而言,这是一款值得推荐的高质量电子元器件。

3382G-2-103G参数

参数
最大工作供电电压 16V
输出 电阻
线性度 ±2%
最小工作供电电压 -
用于测量 旋转位置
致动器类型 Hole for Shaft
旋转角 0°~330°
技术 Resistive
输出类型 Increase Clockwise
电阻容差 ±30%
线性范围 -
长*宽*高 11mm*12.04mm*3.13mm
通用封装 SMD
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

3382G-2-103G厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3382G-2-103G数据手册

厂牌 PDF简要描述 下载
BOURNS 位置传感器 BOURNS 3382G-2-103G 3382G-2-103G数据手册

3382G-2-103G封装设计

查看详情并下载
Symbol
Footprint
3D Model
