PTV09A-4025F-B503

厂牌: BOURNS
产品描述: 50KΩ ±20% 50mW 线性 卡入式安装,按扣安装,通孔安装 11mm*10mm*28.8mm
供应商型号: 2519676
供应商: 海外现货
标准整包数: 1

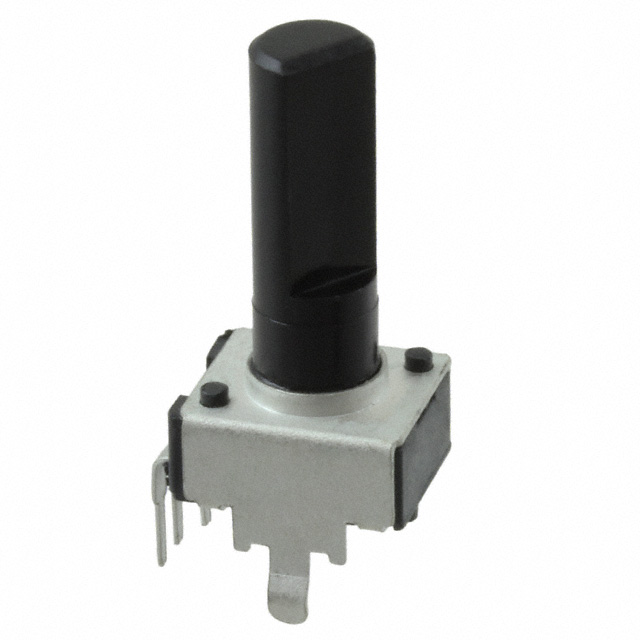

BOURNS 电位器及其他可变电阻器 PTV09A-4025F-B503

PTV09A-4025F-B503概述

    PTV09 系列 9mm 电位器:详细技术手册

    1. 产品简介


    PTV09 系列 9mm 电位器是一款广泛应用在多种电子设备中的碳膜电位器。该电位器具有绝缘轴、广泛安装方式选择及中心止动选项等特点,符合 RoHS 标准。这种电位器主要用于商业通信设备、便携式电子产品、放大器、混音器、鼓机、合成器、消费类商品和商用电器等领域。

    2. 技术参数


    - 电位器类型: 碳膜
    - 轴类型: 绝缘轴
    - 电阻范围: 1 KΩ 至 1 MΩ
    - 电阻公差: ±20%
    - 残余电阻: ≤500Ω 或 ±1% 最大
    - 电气特性: 线性或音频
    - 功率等级: 0.05 W
    - 最大操作电压: 直流 20V,交流 50V
    - 滑动噪声: 最大 100mV
    - 机械特性:
    - 旋转角度: 280° ±10°
    - 旋转扭矩: 10 到 100 g·cm
    - 止动扭矩: 20 到 200 gf·cm
    - 停止强度: ≥2 kg·cm
    - 寿命: 10,000 周期
    - 焊接条件: 最高温度 300°C,持续时间不超过 3 秒
    - 操作温度: -10°C 至 +50°C

    3. 产品特点和优势


    - 碳膜材质: 高稳定性,适合各种应用环境。
    - 绝缘轴设计: 减少漏电流,提高安全性。
    - 多样化的安装方式: 满足不同应用场景需求。
    - 中心止动选项: 提供精准的位置控制。
    - RoHS 合规: 符合环保标准,适用于环保要求高的场合。

    4. 应用案例和使用建议


    PTV09 系列电位器广泛应用于以下领域:
    - 商业通信设备
    - 便携式电子产品
    - 放大器、混音器、鼓机、合成器
    - 消费类商品
    - 商用电器
    使用建议:
    - 在安装时,确保电位器的机械角度与具体应用需求相匹配,避免过度旋转导致损坏。
    - 使用过程中,注意保持环境温度在规定范围内,以避免性能下降。
    - 定期检查电位器的旋转扭矩和停止强度,确保长期稳定运行。

    5. 兼容性和支持


    PTV08 系列电位器与多种电子设备和配件兼容,支持定制安装配置。制造商提供全面的技术支持和售后服务,确保用户能够获得最佳使用体验。

    6. 常见问题与解决方案


    - 问题: 电位器出现噪音过大
    - 解决方案: 检查安装位置,确保没有干扰源;定期清洁电位器触点。

    - 问题: 电位器阻值不准确
    - 解决方案: 确认连接线正确无误;更换新电位器或重新校准。

    7. 总结和推荐


    PTV09 系列 9mm 电位器凭借其高稳定性、耐用性和广泛的适用性,在多个行业中表现出色。无论是用于商业通信设备还是便携式电子产品,这款电位器都能提供卓越的性能。推荐使用此款电位器,尤其是在对精度和可靠性有较高要求的应用环境中。

PTV09A-4025F-B503参数

参数
电阻值 50KΩ
精度 ±20%
额定功率 50mW
温度系数 -
额定电压 -
锥度 线性
长*宽*高 11mm*10mm*28.8mm
安装方式 卡入式安装,按扣安装,通孔安装
零件状态 在售
包装方式 托盘

PTV09A-4025F-B503厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

PTV09A-4025F-B503数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS PTV09A-4025F-B503 PTV09A-4025F-B503数据手册

PTV09A-4025F-B503封装设计

查看详情并下载
Symbol
Footprint
3D Model
