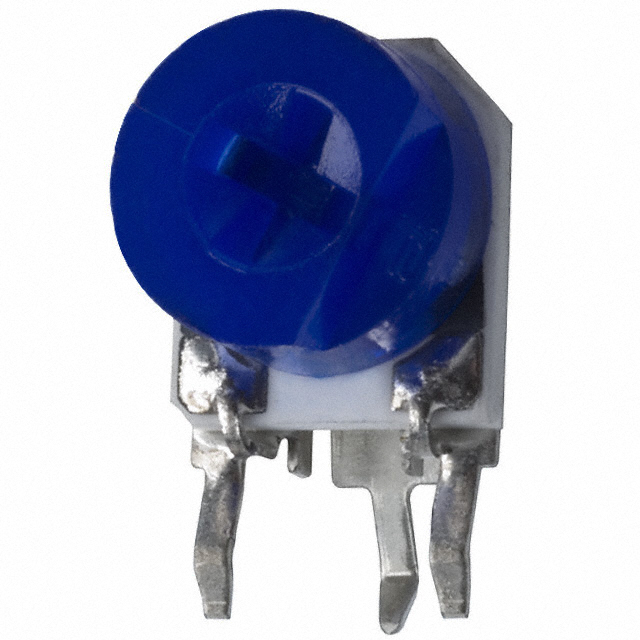

3306K-1-104

厂牌: BOURNS
产品描述: 100KΩ ±25% 200mW ±250ppm/℃ 通孔安装 8.4mm(高度)
供应商型号: 3306K-1-104
供应商: Master
标准整包数: 1
BOURNS 电位器及其他可变电阻器 3306K-1-104

3306K-1-104概述

    # 电子元器件产品技术手册:3306系列精密可调电位器

    1. 产品简介


    基本介绍
    3306系列是一款工业级6mm圆形精密可调电位器(Trimpot),属于开框式设计,具有多种安装风格和调整方式。它广泛应用于需要精确控制电阻值的场合,例如电路调试、信号调节和温度补偿等领域。该系列产品以其高精度和稳定性著称,是电子工程师在设计过程中不可或缺的选择。
    主要功能与应用领域
    - 主要功能:提供精确的电阻调整能力,适用于各种需要微调的应用场景。
    - 应用领域:
    - 工业自动化设备
    - 医疗仪器
    - 测试测量设备
    - 音频处理设备
    - 航空航天系统

    2. 技术参数


    | 参数类别 | 规格描述 |

    | 标准阻值范围 | 100 Ω 至 1 MΩ |
    | 阻值公差 | ±25% 标准,其他精度可定制 |
    | 绝对最小阻值 | ≤2kΩ 时最大为 30 Ω |
    | 接触电阻变化 | 最大 3% |
    | 分辨率 | 几乎无限 |
    | 调整角度 | 215° ±20° |
    | 功率等级 | 70°C 时 0.2 W |
    | 工作温度范围 | -25°C 至 +100°C |
    | 温度系数 | ±250 ppm/°C |
    | 负载寿命 | 在 70°C 下 1000 小时内衰减不超过 5%ΔTR |
    物理特性
    - 机械角度:260° ±20°
    - 操作扭矩:4.5 oz-in 最大
    - 停止强度:6.5 oz-in 最小
    - 终端:可焊针
    - 标记:制造商商标及阻值代码
    - 包装:每袋 200 件

    3. 产品特点和优势


    独特功能
    - 双调整选项:提供了水平和垂直安装的两种调整方式,同时支持十字槽调整。
    - 防尘防水设计:具备良好的防尘和抗溅水性能,适合恶劣环境使用。
    - PCB 支持结构:配备了针对印刷电路板的支架和固定装置。
    - RoHS 合规:符合环保要求,确保绿色生产。
    市场竞争力
    3306系列不仅拥有卓越的技术指标,还结合了灵活的设计和多样化的调整选项,使其在市场上具备强大的竞争优势,特别是在对精度和可靠性要求较高的领域。

    4. 应用案例和使用建议


    应用案例
    - 在音频设备中用于音量控制。
    - 在医疗监测设备中作为信号校准元件。
    - 在航空航天领域中用作环境温度补偿部件。
    使用建议
    - 根据具体应用选择合适的安装方向(水平或垂直)。
    - 定期检查和清洁调整机构以保持最佳性能。
    - 避免长时间过载运行,以延长使用寿命。

    5. 兼容性和支持


    兼容性
    3306系列可以与多种 PCB 布局样式兼容,包括 K、P 和 W 样式,提供了广泛的适配性。此外,该产品还可与其他标准化组件配合使用,满足多样的集成需求。
    支持信息
    厂商提供详尽的技术支持文档和售后服务保障,确保用户能够快速解决问题并获得必要的帮助。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 调整时出现卡滞现象 | 清洁调整滑块并润滑机械部件 |
    | 阻值超出设定范围 | 检查焊接质量和 PCB 设计 |
    | 产品表面氧化 | 使用适当的防护涂层防止进一步腐蚀 |

    7. 总结和推荐


    综合评估
    3306系列精密可调电位器以其高精度、稳定性和可靠性,在众多行业中得到了广泛应用。其灵活的设计、广泛的适用性和优良的性价比使其成为理想的电子元件选择。
    推荐结论
    鉴于上述优势,我们强烈推荐此款产品用于任何需要精确电阻调节的场合。无论是研发阶段还是批量生产,3306系列都能提供可靠的性能表现,值得信赖。

3306K-1-104参数

参数
电阻值 100KΩ
精度 ±25%
额定功率 200mW
温度系数 ±250ppm/℃
额定电压 -
锥度 -
长*宽*高 8.4mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

3306K-1-104厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3306K-1-104数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3306K-1-104 3306K-1-104数据手册

3306K-1-104封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.3563 ¥ 3.0176
100+ $ 0.2244 ¥ 1.9004
2000+ $ 0.2063 ¥ 1.7156
4000+ $ 0.1997 ¥ 1.6596
6000+ $ 0.1977 ¥ 1.619
8000+ $ 0.1968 ¥ 1.6112
26000+ $ 0.1957 ¥ 1.6026
50000+ $ 0.1957 ¥ 1.6026
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 3.01
