首页  >  产品百科  >  PWR163S-25-R750J

PWR163S-25-R750J

产品分类: 贴片电阻
厂牌: BOURNS
产品描述: 750mΩ ±5% 25W ±100ppm/℃ DPAK,SC-63,TO-252-3 贴片安装 8.13mm*8.22mm*3.17mm
供应商型号: 8200075
供应商: 海外现货
标准整包数: 1

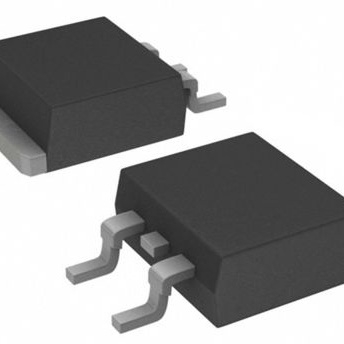

BOURNS 贴片电阻 PWR163S-25-R750J

PWR163S-25-R750J概述

    PWR163系列功率电阻技术手册

    产品简介


    PWR163系列是采用DPAK风格封装的表面贴装功率电阻器。它具有体积小巧(小于D2PAK封装)、低电感、电阻与背板电气隔离、高功率等级等特点。这款电阻器广泛应用于电源、电机驱动、测试与测量、整流器等领域。

    技术参数


    - 阻值范围: 0.02Ω 至 130KΩ
    - 额定功率: 25W(25℃时)
    - 容差: ±1%,±5%
    - 温度系数: ±100 PPM/℃
    - 热阻: 5.2℃/W
    - 电感: 最大0.1μH
    - 工作电压: √PR(最大为250V)
    - 耐压强度: 2KV AC
    - 绝缘电阻: 10GΩ
    - 工作温度: -55℃至155℃
    - 使用寿命: 1000小时(额定功率)

    产品特点和优势


    PWR163系列功率电阻具备多个显著特点:
    - 体积小且低电感: 理想适用于高频应用,如音频放大器和无线基站。
    - 高功率评级: 适合大电流应用。
    - 电气隔离: 阻值不会因温度变化而影响。
    - 环保: 符合RoHS标准,支持无铅焊接工艺。
    - 可靠性: 经过AEC-Q200认证,具备出色的短时过载、负载寿命、热冲击和振动抵抗能力。

    应用案例和使用建议


    根据手册,PWR163系列功率电阻适用于多种应用场景:
    - 电源: 可以作为限流电阻或能量存储设备中的放电电阻。
    - 电机驱动: 适合需要高可靠性的大功率应用。
    - 测试与测量: 具有优异的脉冲响应,可用于瞬态测试。
    - 整流器: 适用于各种整流电路。
    建议在选择电阻值时注意容差对实际应用的影响,同时确保所选型号的工作条件符合实际应用要求。

    兼容性和支持


    PWR163系列功率电阻与大多数电子元件兼容,可以支持无铅焊接工艺。Bourns公司提供技术支持和维护服务,用户可以通过电话或电子邮件联系亚洲、欧洲及美洲的客户支持团队。

    常见问题与解决方案


    以下是几种常见的问题及其解决办法:
    - 问: 在高温环境下,电阻器的性能是否会下降?
    答: 可能会。请确保散热良好,并考虑使用更大尺寸的电阻器。
    - 问: 如何正确处理电阻器的静电放电?
    答: 使用防静电包装,并在安装过程中佩戴防静电手环。
    - 问: 电阻器在长时间过载后性能是否会受到影响?
    答: 可能会有轻微变化。建议定期进行性能测试,确保电阻器正常运行。

    总结和推荐


    PWR163系列功率电阻是一款高性能、高可靠性的产品,适用于多种工业应用。它的小巧尺寸和低电感使其在高频应用中表现优异,且具备出色的电气隔离性能。综合来看,强烈推荐给需要高性能功率电阻的应用工程师和技术采购人员。

PWR163S-25-R750J参数

参数
电阻值 750mΩ
精度 ±5%
额定功率 25W
温度系数 ±100ppm/℃
长*宽*高 8.13mm*8.22mm*3.17mm
通用封装 DPAK,SC-63,TO-252-3
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 管装

PWR163S-25-R750J厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

PWR163S-25-R750J数据手册

厂牌 PDF简要描述 下载
BOURNS 贴片电阻 BOURNS PWR163S-25-R750J PWR163S-25-R750J数据手册

PWR163S-25-R750J封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 40.5953
13+ ¥ 31.1179
25+ ¥ 30.4535
库存: 0
起订量: 5 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
