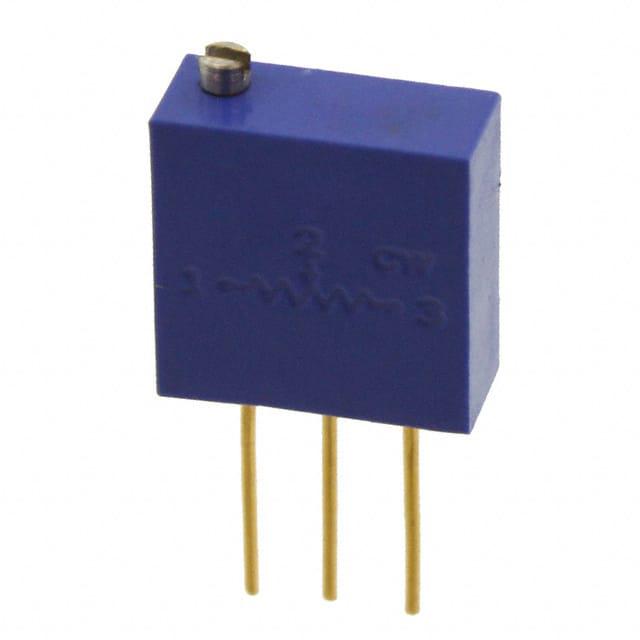

3290W-1-102

厂牌: BOURNS
产品描述: 1KΩ ±5% 1W ±50ppm/℃ 线性 通孔安装 10.55mm(高度)
供应商型号: 4336027
供应商: 海外现货
标准整包数: 1
BOURNS 电位器及其他可变电阻器 3290W-1-102

3290W-1-102概述


    产品简介


    3290 - 3/8˝ Square Trimpot® Trimming Potentiometer
    3290系列是一个多功能、高性能的可调电阻器,适用于多种工业应用。它具有旋钮调节、密封设计以及面板安装选项,符合MIL-R-27208和MIL-R-39015标准,适用于高可靠性要求的环境。此外,该产品通过RoHS认证,确保无铅环保。

    技术参数


    - 电气特性
    - 标准阻值范围:10至50K欧姆(具体见标准电阻表)
    - 阻值容差:±5%(更紧密的容差可选)
    - 绝对最小阻值:0.1% 或 1欧姆(取最大值)
    - 噪声:最大100欧姆ENR
    - 分辨率:见标准电阻表
    - 绝缘电阻:≥500VDC时,最小1000兆欧姆
    - 击穿电压:海平面1000VAC,80000英尺350VAC
    - 调节行程:25圈名义值
    - 环境特性
    - 功率等级:85°C时1.0瓦,150°C时0瓦
    - 温度范围:-65°C至+150°C
    - 温度系数:±50ppm/°C
    - 密封测试:85°C氟里昂
    - 湿度:MIL-STD-202方法106,96小时(2%ΔTR;100兆欧绝缘电阻)
    - 振动:30G(1%ΔTR;0.5%+分辨率ΔVR)
    - 冲击:100G(1%ΔTR;0.5%+分辨率ΔVR)
    - 物理特性
    - 最大扭矩:5.0盎司英寸
    - 机械止挡:游标空转
    - 端子:可焊印刷电路针
    - 重量:0.025盎司
    - 标记:制造商商标、电阻码、接线图、日期代码、制造商型号和样式
    - 游标:±10%(实际±1%)
    - 阻燃性:UL 94V-0
    - 标准包装:每管50个

    产品特点和优势


    3290系列的三端子调节电位器拥有众多优势,包括多圈/绕线/工业/密封的设计,符合MIL标准,并且可以在面板上安装。其卓越的电气特性使其成为高可靠性和严苛环境下应用的理想选择。此外,它还具备低噪声和高绝缘电阻,非常适合需要高精度控制的应用场合。

    应用案例和使用建议


    3290系列广泛应用于各种工业控制设备、医疗设备和航空电子系统。例如,在航空电子设备中,它可以用于调整传感器输出以保证精确度。在工业控制系统中,它可用于实现精准的电压调节。为了最大限度地提高其使用寿命和稳定性,建议使用过程中遵循特定的环境条件,并定期检查其电气性能。

    兼容性和支持


    3290系列支持多种安装方式,包括面板安装,并且在不同的工作环境下表现出色。厂商提供全面的技术支持和售后服务,帮助用户解决在使用过程中可能遇到的问题。

    常见问题与解决方案


    1. 问题:设备无法正常工作。
    - 解决办法:检查电源连接是否正确,并确认所有接线是否牢固。
    2. 问题:设备发出异常声音。
    - 解决办法:检查是否有杂物进入设备内部,并清除杂物后重新启动设备。
    3. 问题:阻值变化较大。
    - 解决办法:检查是否符合特定的温度和湿度范围,必要时进行校准。

    总结和推荐


    总体来说,3290系列是市场上一款高度可靠且多功能的可调电阻器,特别适合于对精度和稳定性要求较高的工业应用。凭借其优秀的电气特性和广泛的适用性,我们强烈推荐这一产品。不过,购买和使用前,请务必查阅详细的法律免责声明和相关政策,确保符合所有适用的安全和法规要求。

3290W-1-102参数

参数
电阻值 1KΩ
精度 ±5%
额定功率 1W
温度系数 ±50ppm/℃
锥度 线性
额定电压 -
长*宽*高 10.55mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

3290W-1-102厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3290W-1-102数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3290W-1-102 3290W-1-102数据手册

3290W-1-102封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 262.6119
2+ ¥ 262.6119
3+ ¥ 235.3002
5+ ¥ 235.3002
10+ ¥ 231.0984
20+ ¥ 226.8966
50+ ¥ 226.8966
100+ ¥ 226.8966
库存: 36
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 262.61
直接购买
加入购物车
