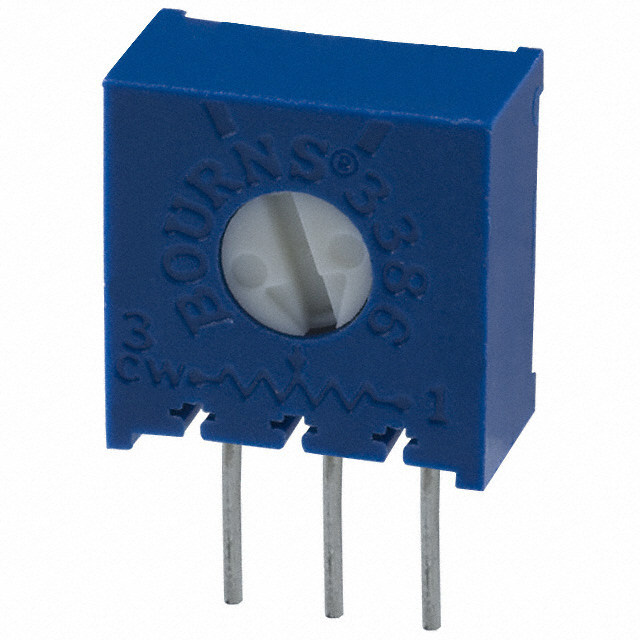

3386C-1-103LF

厂牌: BOURNS
产品描述: 10KΩ ±10% 500mW ±100ppm/℃ 线性 500V(DC) 通孔安装 9.53mm(高度)
供应商型号: 3386C-1-103LF
供应商: 国内现货
标准整包数: 10
BOURNS 电位器及其他可变电阻器 3386C-1-103LF

3386C-1-103LF概述


    产品简介


    产品类型:3386系列3/8英寸方形精密电位器(Trimming Potentiometer)
    主要功能:
    - 单圈调整
    - 采用陶瓷电阻材料
    - 防水密封设计
    - 可用于精密调节和控制
    应用领域:
    - 工业控制
    - 测试仪器仪表
    - 通信设备
    - 医疗设备
    - 传感器调节

    技术参数


    - 标准电阻范围:10Ω至2兆欧姆
    - 电阻容差:±10%(更紧的容差可定制)
    - 绝对最小电阻值:最大2欧姆
    - 接触电阻变化:最大2%或3欧姆(两者取大值)
    - 电压分压器调整精度:±0.05%
    - 电位器调整精度:±0.15%
    - 绝缘电阻:≥500 VDC时,最小为1000兆欧
    - 耐压强度:海平面900 VAC,海拔7万英尺350 VAC
    - 调整角度:标称280度
    - 功率等级:最高300V时,85°C下0.5瓦特,125°C下无功率
    - 温度范围:-55°C至+125°C
    - 温度系数:±100 ppm/°C
    - 振动耐受:30G(1%ΔTR,1%ΔVR)
    - 冲击耐受:100G(1%ΔTR,1%ΔVR)
    - 负载寿命测试:0.5瓦特,70°C下1000小时(3%ΔTR;3%或3欧姆,取大者)
    - 旋转寿命测试:200个循环(4%ΔTR;3%或3欧姆,取大者)
    - 机械角度:标称310度
    - 扭矩:最大5.0盎司英寸
    - 终端:可焊接引脚
    - 重量:约0.03盎司

    产品特点和优势


    - 单圈调整:适用于需要快速精确调节的应用场合。
    - 陶瓷电阻材料:具有高可靠性,适合工业环境。
    - 防潮密封设计:提高产品的环境适应能力。
    - 多种风格选择:提供顶部调整和侧面调整两种类型,便于不同安装需求。
    - 符合RoHS标准:环保合规,适用于欧盟市场。
    - 可选附加配件:提供旋钮、延长轴、十字槽转子等,灵活配置。

    应用案例和使用建议


    应用案例:
    - 在医疗设备中用于微调电流,以实现最佳治疗效果。
    - 在通信设备中用于调节信号强度,确保信号传输的稳定性。
    使用建议:
    - 确保安装过程中保持环境清洁,防止灰尘进入影响电位器性能。
    - 定期检查并进行必要的润滑保养,以保证长使用寿命。

    兼容性和支持


    - 兼容性:本产品支持多种安装方式,易于与其他电子元件集成。
    - 厂商支持:提供详细的用户手册和技术文档,技术支持热线随时待命,解答用户疑问。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电位器无法正常调整 | 检查连接线路是否有松动,必要时重新焊接。 |
    | 电位器寿命缩短 | 调整角度不要超过标称值,减少频繁调整频率。 |
    | 电位器出现噪声 | 清理内部接触面,必要时更换新的电位器。 |

    总结和推荐


    综上所述,3386系列3/8英寸方形精密电位器是一款高品质的产品,具有广泛的应用场景和优越的性能表现。它的可靠性、耐用性和灵活性使其成为众多工业和消费电子产品的理想选择。强烈推荐此款电位器给需要高性能电位器的用户。

3386C-1-103LF参数

参数
电阻值 10KΩ
精度 ±10%
额定功率 500mW
温度系数 ±100ppm/℃
锥度 线性
额定电压 500V(DC)
长*宽*高 9.53mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

3386C-1-103LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3386C-1-103LF数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3386C-1-103LF 3386C-1-103LF数据手册

3386C-1-103LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
