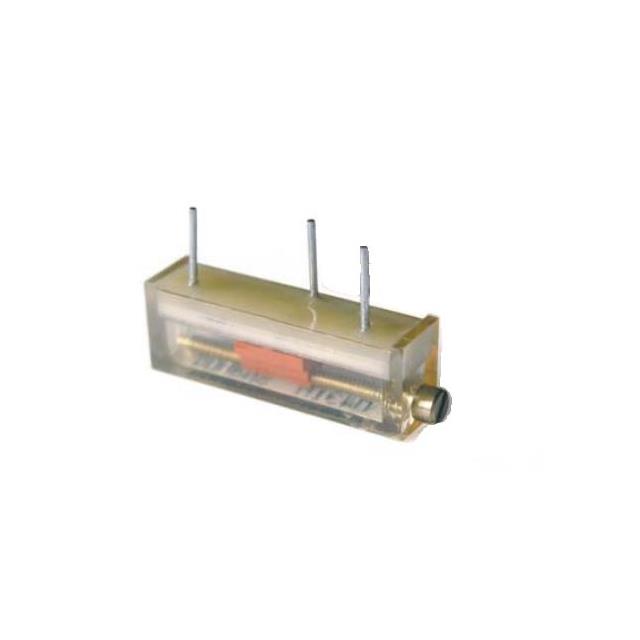

3006P-7-504LF

厂牌: BOURNS
产品描述: 500KΩ ±10% 750mW ±100ppm/℃ 通孔安装 6.35mm(高度)
供应商型号: 3006P-7-504LF-ND
供应商: Digi-Key
标准整包数: 1
BOURNS 电位器及其他可变电阻器 3006P-7-504LF

3006P-7-504LF概述


    产品简介


    3006 Trimpot® 是一款精密电阻调节电位器,适用于各种工业应用。该产品具有紧凑的设计和多种安装选项,非常适合用于电路板上的空间受限区域。3006 Trimpot® 主要功能在于提供高精度的电阻调整,可用于需要精细控制的应用场景,如电信设备、工业控制系统、仪器仪表及汽车电子等。

    技术参数


    - 标准电阻范围: 10 到 5 兆欧姆
    - 电阻容差: ±10%(可选更紧的容差)
    - 绝对最小电阻: 1.0% 或 2 欧姆(取较大值)
    - 接触电阻变化: 1.0% 或 1 欧姆(取较大值)
    - 电压调整: ±0.01%
    - 电阻调整: ±0.05%
    - 分辨率: 无限
    - 绝缘电阻: 500 VDC 下最小为 1,000 兆欧姆
    - 耐压强度: 海平面 1,000 VAC,海拔 80,000 英尺 250 VAC
    - 调节角度: 15 圈
    - 功率额定值: 70°C 下 0.75 瓦特,125°C 下 0 瓦特
    - 温度范围: -55°C 到 +125°C
    - 温度系数: ±100 ppm/°C
    - 密封测试: 85°C 下氟化液测试
    - 湿度测试: MIL-STD-202 方法 103,96 小时
    - 振动测试: 20G(2% 电阻变化;2% 电压变化)
    - 冲击测试: 50G(2% 电阻变化;2% 电压变化)
    - 负载寿命: 1,000 小时,70°C 下 0.75 瓦特
    - 旋转寿命: 200 次循环

    产品特点和优势


    3006 Trimpot® 的独特功能包括低印刷电路板剖面、面板安装选项以及透明外壳设计。这些特点使其在电路设计中具备较高的灵活性和便利性。透明外壳允许用户直接视觉调整,无需额外的工具和仪器。此外,产品符合 RoHS 指令,满足环保要求。

    应用案例和使用建议


    - 电信设备: 由于其高精度和紧凑设计,3006 Trimpot® 非常适合用于电信设备中的精密电阻调整。
    - 工业控制系统: 在需要精确控制的应用中,例如工业自动化系统,3006 Trimpot® 可以实现稳定的电阻调节。
    - 仪器仪表: 对于要求高精度测量的设备,如医疗仪器和科学仪器,3006 Trimpot® 提供了可靠且准确的电阻调整能力。
    - 汽车电子: 在车辆电子控制系统中,3006 Trimpot® 能够承受高温和振动,确保长期稳定运行。
    使用建议:
    - 在选择3006 Trimpot® 时,需考虑应用环境下的温度和湿度条件,确保产品能正常工作。
    - 对于有空间限制的应用,优先选择带面板安装选项的产品,以便于安装和调试。

    兼容性和支持


    3006 Trimpot® 与其他电子元件具有良好的兼容性,适用于广泛的电路设计。厂商提供技术支持和维护服务,包括产品数据表、应用指南和技术文档,帮助用户更好地理解和使用产品。

    常见问题与解决方案


    - 问题: 电阻调节不准确。
    解决方案: 检查接线是否正确,确保安装环境符合规格要求。
    - 问题: 产品过热。
    解决方案: 减少负载或更换更高功率额定值的产品。
    - 问题: 安装过程中出现连接问题。
    解决方案: 确保焊接质量,检查连接是否稳固。

    总结和推荐


    总体而言,3006 Trimpot® 是一款高性能的精密电阻调节电位器,具备高精度、稳定性及良好的适用性。对于需要精密电阻调节的应用,3006 Trimpot® 是一个非常值得推荐的选择。其优秀的性能和广泛应用使得它在市场上具备较强的竞争力。

3006P-7-504LF参数

参数
电阻值 500KΩ
精度 ±10%
额定功率 750mW
温度系数 ±100ppm/℃
额定电压 -
锥度 -
长*宽*高 6.35mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

3006P-7-504LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3006P-7-504LF数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3006P-7-504LF 3006P-7-504LF数据手册

3006P-7-504LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.277 ¥ 19.2407
10+ $ 1.8004 ¥ 15.213
25+ $ 1.6796 ¥ 14.1928
50+ $ 1.5348 ¥ 12.8446
100+ $ 1.4558 ¥ 12.1832
250+ $ 1.3572 ¥ 11.3577
500+ $ 1.2867 ¥ 10.7678
1000+ $ 1.2196 ¥ 10.2069
5000+ $ 1.0766 ¥ 9.0099
库存: 10
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 19.24
