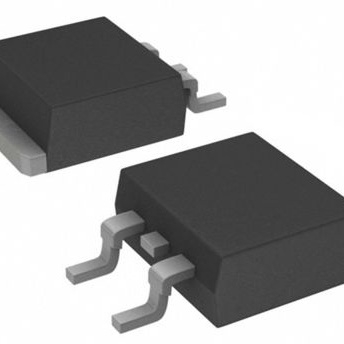

PWR163S-25-R500J

产品分类: 贴片电阻
厂牌: BOURNS
产品描述: 500mΩ ±5% 25W ±100ppm/℃ DPAK,SC-63,TO-252-3 贴片安装 8.13mm*8.22mm*3.17mm
供应商型号: PWR163S-25-R500J
供应商: Master
标准整包数: 50
BOURNS 贴片电阻 PWR163S-25-R500J

PWR163S-25-R500J概述

    PWR163 系列功率电阻:技术手册解读

    1. 产品简介


    PWR163 系列是一款表面贴装型功率电阻,采用 DPAK 风格封装。这款电阻以其紧凑尺寸、低电感特性、高功率处理能力和卓越的耐热能力而闻名,适用于高频应用如音频放大器和无线基站。此外,它也适合用于电流限制和电容放电电路中。

    2. 技术参数


    以下是 PWR163 系列的详细技术参数:
    - 电阻范围: 0.02 Ω 至 130 KΩ
    - 功率等级: 在 25°C 情况下为 25 W
    - 容差: ±1%,±5%
    - 温度系数: ±100 PPM/°C
    - 热阻抗: 5.2 °C/W
    - 电感: 最大 0.1 μH
    - 工作电压: √PR,最高达 250 V
    - 击穿电压: 2 KV AC
    - 绝缘电阻: 10 GΩ
    - 工作温度范围: -55°C 至 155°C
    - 短期过载: 2 x Pr (对于 R < 2 Ω),1.6 x Pr (对于 R ≥ 2 Ω),最大电压为 1.5 倍额定电压
    - 负载寿命: 1000 小时内额定功率,ΔR ±1.0%
    - 振动测试: 20G, 10-2000 Hz, ΔR ±0.25%
    - 焊接耐热性: 10 秒钟在 270°C 下,ΔR ±0.5%

    3. 产品特点和优势


    PWR163 系列的主要优势包括:
    - 小体积: 小于 D2PAK 封装,适用于空间受限的应用场合。
    - 低电感: 特别适合高频应用。
    - 电阻隔离: 电极与背板电气隔离,提升安全性和可靠性。
    - 高功率处理能力: 可承受高达 25W 的功率。
    - 焊接兼容性: 支持无铅焊料回流,满足环保要求。
    - RoHS 和 AEC-Q200 合规: 符合国际环保和汽车电子标准。

    4. 应用案例和使用建议


    PWR163 系列功率电阻适用于多种应用场景:
    - 音频放大器: 由于其低电感特性,特别适合音频放大器中。
    - 无线基站: 高频环境下的理想选择。
    - 电流限制: 适用于需要电流限制的应用场合。
    - 电容放电: 高功率需求下的可靠选择。
    使用建议:
    - 散热管理: 注意在高功率应用中良好的散热设计,以避免过热。
    - 选择合适的电阻值: 根据具体应用需求选择合适的电阻值,确保最佳性能。
    - 焊接条件: 使用无铅焊料回流工艺进行焊接,以确保焊接质量和可靠性。

    5. 兼容性和支持


    PWR163 系列功率电阻具有广泛的兼容性:
    - 与无铅焊料兼容: 适合现代电子产品制造工艺。
    - RoHS 和 AEC-Q200 合规: 满足欧盟和汽车电子行业标准。
    - 厂商支持: Bourns 提供详尽的技术文档和支持服务,帮助用户解决问题并实现最佳性能。

    6. 常见问题与解决方案


    以下是一些用户可能遇到的常见问题及解决方案:
    - 问题: 电阻温度过高。
    - 解决方案: 增加散热片,改善散热条件。
    - 问题: 电阻读数不准确。
    - 解决方案: 重新校准测量仪器,确认电阻的实际值。
    - 问题: 焊接过程中出现虚焊。
    - 解决方案: 检查焊接工艺和工具,确保焊接质量。

    7. 总结和推荐


    总体而言,PWR163 系列功率电阻是一款性能优越、可靠性高的产品。其小体积、低电感和高功率处理能力使其成为各种高频应用的理想选择。此外,它的环保合规性和制造商提供的完善支持也使其在市场上具备强大的竞争力。
    我们强烈推荐此款产品给需要高性能功率电阻的工程师和设计师。然而,使用前请仔细阅读产品手册和技术规格,确保正确使用以达到最佳效果。

PWR163S-25-R500J参数

参数
电阻值 500mΩ
精度 ±5%
额定功率 25W
温度系数 ±100ppm/℃
长*宽*高 8.13mm*8.22mm*3.17mm
通用封装 DPAK,SC-63,TO-252-3
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 管装

PWR163S-25-R500J厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

PWR163S-25-R500J数据手册

厂牌 PDF简要描述 下载
BOURNS 贴片电阻 BOURNS PWR163S-25-R500J PWR163S-25-R500J数据手册

PWR163S-25-R500J封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 2.4525 ¥ 20.3915
100+ $ 2.2781 ¥ 18.9415
250+ $ 2.1836 ¥ 18.1461
500+ $ 2.067 ¥ 16.8468
1000+ $ 1.994 ¥ 16.3285
2500+ $ 1.9518 ¥ 15.9829
5000+ $ 1.9201 ¥ 15.7237
7500+ $ 1.9201 ¥ 15.7237
库存: 300
起订量: 50 增量: 0
交货地:
最小起订量为:50
合计: ¥ 1019.57
直接购买
加入购物车
