3266Y-1-503RLF

厂牌: BOURNS
产品描述: 50KΩ ±10% 250mW ±100ppm/℃ 通孔安装 6.85mm(高度)
供应商型号: 3266Y-1-503RLF
供应商: Master
标准整包数: 10
BOURNS 电位器及其他可变电阻器 3266Y-1-503RLF

3266Y-1-503RLF概述


    产品简介


    产品类型及主要功能

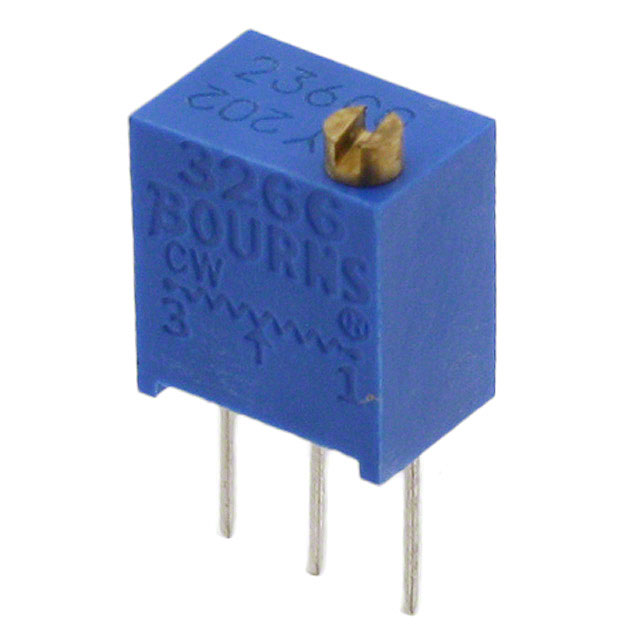

    本产品为3266型1/4英寸方形调节电位器(Trimpot),属于精密微调电阻器。这种调节电位器可以实现电路中阻值的精准调整,广泛应用于各类电子设备中,如音频设备、测试仪器、通信设备等。其独特之处在于高精度的可调范围和稳定的工作性能。
    应用领域
    - 音频设备:用于调整音量控制、均衡器设置等。
    - 测试仪器:用于电路调试和校准。
    - 通信设备:用于射频模块中的阻值调整。
    - 医疗设备:用于高精度传感器的信号调节。
    - 工业自动化设备:用于精密控制回路中的阻值调整。

    技术参数


    - 标准电阻范围:10 欧姆到 1 兆欧姆
    - 电阻公差:±10%(标准)
    - 绝对最小电阻:1% 或 2 欧姆(取较大者)
    - 接触电阻变化:3% 或 3 欧姆(取较大者)
    - 电压分压精度:±0.02%
    - 电位器精度:±0.05%
    - 分辨率:无限
    - 绝缘电阻:500 VDC,最小 1000 兆欧
    - 介电强度:海平面 600 VAC,80,000 英尺 250 VAC
    - 有效行程:12 圈(名义)
    - 功率等级(最大300V):70°C 时 0.25 瓦,150°C 时 0 瓦
    - 温度范围:-55°C 到 +125°C
    - 温度系数:±100 ppm/°C
    - 密封测试:85°C Fluorinert
    - 湿度:96小时,2% ΔTR,10 兆欧绝缘电阻
    - 振动:30G(1% ΔTR,1% ΔVR)
    - 冲击:100G(1% ΔTR,1% ΔVR)
    - 负载寿命:1000小时,0.25瓦,70°C
    - 机械寿命:200次循环

    产品特点和优势


    - 多功能:Multiturn / Cermet / Industrial / Sealed 类型设计,适应多种工业应用需求。
    - 易于清洗:Standoffs 设计便于PC板清洗,确保清洁度。
    - 包装方式多样:提供卷带包装和管装包装,适用于不同生产流程。
    - 环保合规:RoHS 兼容版本,符合环保要求。
    - 适用于调试:对于需要微调的应用,本产品提供了详细的调试指南。

    应用案例和使用建议


    应用案例
    在音频设备中,这款电位器常用于调节音量控制,保证音量的平滑调节和稳定性。例如,在调音台或家用音响系统中,这款电位器能提供高精度的音量控制体验。
    使用建议
    - 在安装过程中,注意电位器的清洁和防护,避免杂质影响精度。
    - 使用前需检查电位器是否符合特定应用场景的电气特性要求。
    - 定期进行检查和维护,确保长期稳定的性能表现。

    兼容性和支持


    兼容性
    该产品与其他电子元器件具有良好的兼容性,可根据具体应用选择不同的引脚风格(Z 和 Y 引脚样式)。制造商提供两种主要包装方式:卷带包装(R)和管装包装(空白表示管装)。
    支持和服务
    - 调整工具:提供 H-90 型号调整工具,方便安装和调试。
    - 制造商服务:亚洲地区客户可通过电话 +886-2 2562-4117 或电子邮件 asiacus@bourns.com 联系客服。
    - 技术支持文档:提供详细的技术手册和调试指南,帮助用户快速上手。

    常见问题与解决方案


    1. 问题:电位器阻值不准确。
    - 解决方案:请确认安装环境是否满足电气特性要求,检查焊接质量,必要时重新焊接。
    2. 问题:电位器出现接触不良。
    - 解决方案:清洁电位器引脚和PCB上的焊点,确保良好接触。
    3. 问题:电位器在高湿度环境下性能下降。
    - 解决方案:保持使用环境干燥,必要时采取防潮措施。

    总结和推荐


    综合评估
    3266型1/4英寸方形调节电位器以其高精度、广泛的适用性和可靠的性能,在各类电子设备中表现出色。其独特的多功能设计和多样的包装方式使其适用于多种应用场景,且提供了丰富的支持和服务。
    推荐
    鉴于其卓越的功能和出色的市场竞争力,强烈推荐该产品用于需要高精度阻值调整的场合。无论是专业音频设备还是工业自动化设备,都能从中受益。

3266Y-1-503RLF参数

参数
电阻值 50KΩ
精度 ±10%
额定功率 250mW
温度系数 ±100ppm/℃
额定电压 -
锥度 -
长*宽*高 6.85mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

3266Y-1-503RLF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3266Y-1-503RLF数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3266Y-1-503RLF 3266Y-1-503RLF数据手册

3266Y-1-503RLF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 3.6156 ¥ 30.6241
50+ $ 2.9964 ¥ 24.9139
100+ $ 2.9812 ¥ 24.787
250+ $ 2.5133 ¥ 20.8857
500+ $ 2.4887 ¥ 20.3803
750+ $ 2.3843 ¥ 19.525
1000+ $ 2.3843 ¥ 19.525
库存: 1000
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 306.24
