WH-BLE102

产品分类: 蓝牙模块
产品描述: 蓝牙模块
供应商型号: SG-WH-BLE102
供应商: 云汉优选
标准整包数: 10

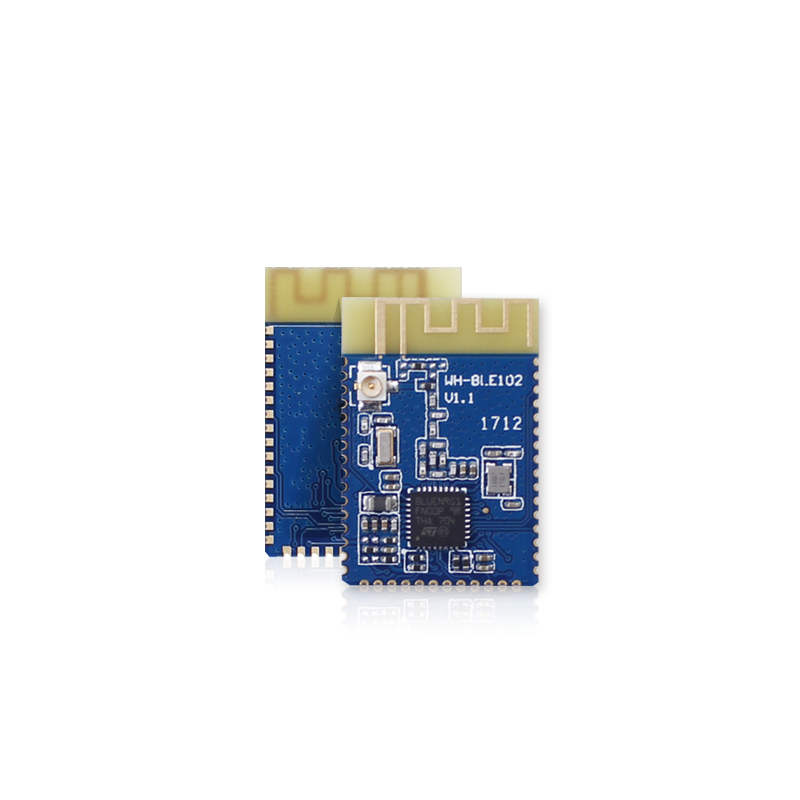

USR/济南有人物联网 蓝牙模块 WH-BLE102

WH-BLE102概述

    WH-BLE102 蓝牙4.2模块技术手册解析

    产品简介


    WH-BLE102 是一款低功耗蓝牙4.2模块,由上海稳恒电子科技有限公司制造。该模块不仅支持蓝牙4.2协议,还兼容BLE 4.0,提供主从一体的功能,支持1对多广播模式,并内置iBeacon协议。它的主要功能包括蓝牙转UART数据传输、灵活的工作模式和多种配置方式(如串口AT指令和透传AT指令)。该模块具备超远的传输距离,适用于各种物联网应用,包括可穿戴设备、工业数据采集、智能仪表和智能家居等领域。

    技术参数


    - 无线参数:
    - 无线标准:802.15.1
    - 蓝牙规范:V4.2
    - 频率范围:2.402GHz-2.480GHz
    - 发射功率:-14dBm至+8dBm(用户可配置)
    - 接收灵敏度:-85dBm
    - 天线选项:外置I-PEX连接器或内置板载天线
    - 硬件参数:
    - 数据接口:UART(1200bps - 921600bps)
    - 工作电压:1.7V~3.6V
    - 工作电流:500nA~10mA
    - 工作温度:-40℃- 85℃
    - 存储温度:-40℃- 85℃
    - 尺寸:18.2×26.7×3 mm
    - 软件参数:
    - 设备类型:主设备/从设备
    - 安全机制:128位AES引擎
    - 数据加密:PC1加密
    - 工作模式:主设备模式,从设备模式,广播模式,Mesh组网模式
    - 设置命令:AT+命令结构
    - 用户配置:串口AT命令,透传AT指令

    产品特点和优势


    - 兼容性:WH-BLE102 与USR-BLE100功能及封装兼容,硬件引脚及软件功能相兼容,降低了客户的研发成本和时间。
    - 低功耗:支持平均200μA低功耗广播模式和平均500nA休眠模式,多种唤醒方式,非常适合电池供电的设备。
    - 多功能性:主从一体,快速切换,支持1对多广播,内置iBeacon协议,内置Mesh组网功能。
    - 数据传输:支持128bit格式UUID修改,可与其他厂家模块通信,蓝牙转UART数据传输。
    - 高可靠性:支持断线重连机制,增强系统的稳定性和数据传输的可靠性。

    应用案例和使用建议


    - 应用场景:
    - 智能手环:利用其主从一体的特性,用户可以将WH-BLE102用于智能手环与手机之间的数据传输。
    - 工业数据采集:支持Mesh组网,适合于工业现场的复杂环境,实现多节点数据采集。
    - 室内定位:内置iBeacon协议,适用于商场、博物馆等场所的室内定位系统。
    - 使用建议:
    - 在使用Mesh组网时,考虑到网络传输数据量的限制,建议客户对网络进行合理设计,尽量减少单一节点的数据负载。
    - 对于需要长时间运行的应用,建议采用低功耗模式以延长设备使用寿命。

    兼容性和支持


    - 兼容性:WH-BLE102支持128bit格式UUID修改,可兼容其他厂家模块通信。
    - 技术支持:客户可以访问技术支持网站获取更多帮助和支持(http://www.mokuai.cn/support.html)。

    常见问题与解决方案


    - 问题1:设备无法搜索到模块。
    - 解决方案:检查设备的蓝牙设置是否开启,重新启动模块,并确保模块处于广播模式。
    - 问题2:模块连接不稳定。
    - 解决方案:使用AT+AUTOCONN指令开启断线重连功能,确保连接稳定。
    - 问题3:模块无法接收数据。
    - 解决方案:检查串口参数设置是否正确,确认数据包大小不超过512字节。

    总结和推荐


    综上所述,WH-BLE102模块具有低功耗、多功能、高可靠性等特点,适用于广泛的物联网应用场景。其易于配置和使用的特点使其成为市场上非常具有竞争力的产品。如果你正在寻找一款可靠的蓝牙模块,强烈推荐选择WH-BLE102。无论是智能家居、工业自动化还是可穿戴设备,WH-BLE102都能提供出色的表现和稳定的连接体验。

WH-BLE102参数

参数
发射电流 -
功耗 -
支持协议 -
发射功率 -
芯片平台 -
接口 TTL*1
接收电流 -
工作电压 -
天线形式 内置:板载天线(BLE-102a)外置:I-PEX 连接器(BLE-102b)
灵敏度 -

WH-BLE102厂商介绍

USR公司是一家领先的高科技企业,专注于研发和生产各类高科技产品。公司主营产品包括:

1. 电子产品:包括智能手机、平板电脑、笔记本电脑等,广泛应用于个人消费、商务办公和教育领域。
2. 医疗设备:包括诊断设备、治疗设备和康复设备等,广泛应用于医院、诊所和康复中心。
3. 工业自动化:包括机器人、自动化生产线等,广泛应用于制造业、物流业和农业等领域。

USR的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:公司提供全方位的客户服务,包括售前咨询、售后支持和定制化服务等,满足客户的个性化需求。
4. 品牌影响力:公司凭借优质的产品和服务,赢得了广泛的市场认可和良好的口碑。

WH-BLE102数据手册

厂牌 PDF简要描述 下载
USR/济南有人物联网 蓝牙模块 USR/济南有人物联网 WH-BLE102 WH-BLE102数据手册

WH-BLE102封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 15.6
100+ ¥ 14.04
1000+ ¥ 12.96
库存: 100
起订量: 10 增量: 1
交货地:
最小起订量为:10
合计: ¥ 156
