USR-DR502

产品分类: DTU设备
产品描述: 4G DTU
供应商型号: SG-USR-DR502
供应商: 云汉优选
标准整包数: 1

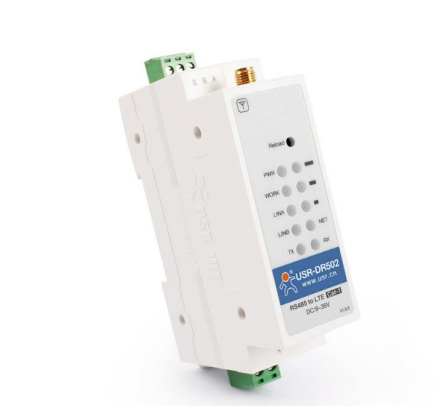

USR/济南有人物联网 DTU设备 USR-DR502

USR-DR502概述

    USR-DR502 技术手册综述

    产品简介


    USR-DR502 是一款工业级导轨式 4G LTE Cat 1 DTU(Data Terminal Unit)。它专为需要高覆盖率和低延迟传输的数据传输场景而设计,支持移动、联通、电信三大运营商的 Cat 1 网络接入。该产品广泛应用于工业自动化、物联网等领域,适用于远程监控、车辆追踪等多种应用场景。USR-DR502 的设计注重稳定性和可靠性,采用了硬件看门狗和宽电压端子供电的设计。

    技术参数


    - 网络制式:支持移动 LTE Cat-1、联通 LTE Cat-1、电信 LTE Cat-1
    - 电源:供电范围 9V~36V,推荐值 12V/1A
    - 工作电流:平均 19mA-33mA,最大:69mA(12V)
    - 工作状态指示灯:工作状态、发送接收指示、Socket 连接状态、网络连接状态和信号强度指示
    - SIM/USIM 卡:3V/1.8V SIM 卡槽,Micro SIM
    - USB 接口:MicroUSB 口,USB 2.0 High speed
    - UART 接口:RS485,3PIN 端子接口,波特率 1200~230400(bps)
    - 天线接口:SMA 外螺内孔
    - 外形尺寸:28×64.7×109.7(LWH),重量 <110g
    - 工作温度:-25℃~ +75℃
    - 存储温度:-40℃~ +90℃
    - 工作湿度:5%~95%(无凝露)

    产品特点和优势


    1. 低延迟网络:支持 Cat-1 网络,提供毫秒级的网络延迟,满足高实时性的应用需求。
    2. 多模式支持:支持网络透传、HTTPD、短信透传等多种模式,适合不同应用场景。
    3. 高覆盖率:基于现有的运营商 4G 网络,覆盖范围广,稳定性高。
    4. 简单可靠的设置:支持多种参数设置方式,如网络、短信、串口 AT 指令和电脑端设置软件。
    5. 安全机制:提供指令模式登录密码保护,确保数据传输的安全性。
    6. 多连接支持:每路连接支持多达 20 条数据缓存,增强数据传输的灵活性。
    7. 丰富的接口:支持 RS485 标准接口和多通道 socket 连接,使用方便。

    应用案例和使用建议


    USR-DR502 在许多实际应用中表现出色。例如,在远程监控系统中,它可以稳定地传输视频和传感器数据;在车辆追踪系统中,它可以提供精确的位置信息。此外,它还可以用于智能电网监测、远程工业设备控制等领域。
    使用建议:
    - 配置合适的 NTP 服务器以确保时间同步。
    - 使用合适的工作模式(如网络透传模式或 HTTPD 模式),根据具体应用场景选择最合适的模式。
    - 注意设置适当的缓冲区大小以适应不同的数据传输需求。

    兼容性和支持


    USR-DR502 与市面上常见的 4G LTE Cat 1 设备具有良好的兼容性。厂商提供了详细的文档和支持服务,包括设置软件、AT 指令集和升级工具,用户可以根据需要获取支持。此外,该产品还支持 FOTA(Firmware Over-The-Air)远程升级,确保设备始终保持最新状态。

    常见问题与解决方案


    1. 设备连接不稳定:检查电源电压是否在 9V~36V 之间,确认 SIM 卡安装正确,重启设备尝试重新连接。
    2. 数据传输失败:检查是否已正确设置工作模式和相关参数,确保数据缓存设置合理。
    3. 指示灯异常:参照指示灯状态表检查各指示灯的状态,排查可能的问题。

    总结和推荐


    综上所述,USR-DR502 是一款功能强大、性能稳定的工业级 4G LTE Cat 1 DTU,适用于多种复杂的应用环境。其低延迟、高覆盖率、多样化的连接模式以及简便的配置使其在市场上具有很高的竞争力。对于需要可靠数据传输的工业应用场景,USR-DR502 是一个值得推荐的选择。

USR-DR502参数

参数
SIM卡 -
协议 -
数据速率 -
接口 -
工作电流 -
工作电压 -
功率 -
包装方式 盒装

USR-DR502厂商介绍

USR公司是一家领先的高科技企业,专注于研发和生产各类高科技产品。公司主营产品包括:

1. 电子产品:包括智能手机、平板电脑、笔记本电脑等,广泛应用于个人消费、商务办公和教育领域。
2. 医疗设备:包括诊断设备、治疗设备和康复设备等,广泛应用于医院、诊所和康复中心。
3. 工业自动化:包括机器人、自动化生产线等,广泛应用于制造业、物流业和农业等领域。

USR的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:公司提供全方位的客户服务,包括售前咨询、售后支持和定制化服务等,满足客户的个性化需求。
4. 品牌影响力:公司凭借优质的产品和服务,赢得了广泛的市场认可和良好的口碑。

USR-DR502数据手册

厂牌 PDF简要描述 下载
USR/济南有人物联网 DTU设备 USR/济南有人物联网 USR-DR502 USR-DR502数据手册

USR-DR502封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 179.4
100+ ¥ 161.46
1000+ ¥ 149.04
库存: 100
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 179.4
直接购买
加入购物车
