R900561276

产品分类: 气动/液压/传动设备
厂牌: ROBERT BOSCH

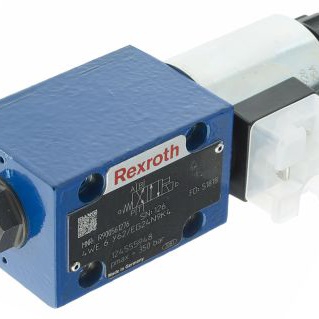

产品描述: Bosch Rexroth 液压电磁阀, 6X系列, 24V 直流电源, CETOP 3, Y型阀芯, 双电磁, 60L/min最大流量, 350bar最大操作压力
供应商型号: 2560267
供应商: 海外现货
标准整包数: 1
ROBERT BOSCH 气动/液压/传动设备 R900561276

R900561276概述

    电子元器件产品技术手册

    产品简介


    本文档介绍了Bosch Rexroth AG生产的RE 23178型电磁换向阀(方向阀)。该阀门为直动式方向控制阀,主要通过电磁铁进行驱动。该阀适用于多种液压系统,可以实现启动、停止和改变流动方向的功能。其主要型号包括4/3、4/2和3/2三种基本设计形式。

    技术参数


    - 尺寸:6号
    - 最大操作压力:350巴[5076 psi]
    - 最大流量:直流时80升/分钟[21美制加仑/分钟],交流时60升/分钟[15.8美制加仑/分钟]
    - 电气参数:
    - 直流电压:24V
    - 交流电压:110V(50/60 Hz),230V(50/60 Hz)
    - 环境温度范围:橡胶密封件-30°C到+80°C,氟橡胶密封件-15°C到+80°C
    - 最大表面温度:直流时120°C[248°F],交流时180°C[356°F]

    产品特点和优势


    - 高功率电磁铁:采用高功率电磁铁,确保快速响应。
    - 多重连接方式:电磁铁线圈可旋转90度,支持多种电气连接方式,便于安装和维护。
    - 手动复位选项:提供手动复位功能,以便在紧急情况下手动控制阀门。
    - 位置监测:选配位置传感器,可以实时监测阀门的位置,提高系统的可靠性。

    应用案例和使用建议


    该电磁换向阀广泛应用于各种工业液压系统,如塑料成型机、注塑机、汽车生产线等。例如,在塑料成型过程中,该阀可用于控制熔融塑料的流向,从而精确控制成型过程。在使用时,需要注意避免电磁铁过热,以免影响正常工作。建议在低温环境下预热阀门,以提高响应速度和延长使用寿命。

    兼容性和支持


    - 兼容性:该阀门支持多种符号表示(如E、C、A等),适用于不同型号的控制系统。
    - 维护支持:制造商提供了详细的维护指导和技术支持,确保用户能够正确安装和维护该产品。

    常见问题与解决方案


    - Q:电磁铁过热如何处理?
    - A:检查是否有持续的高流量或高压差导致电磁铁过热。建议减少负载或降低压力,确保电磁铁在安全温度范围内工作。
    - Q:手动复位后阀门无法保持在所需位置怎么办?
    - A:检查是否有内部泄漏或外部压力干扰。如果问题持续,可能需要更换阀芯或咨询制造商进行专业维修。

    总结和推荐


    综上所述,RE 23178型电磁换向阀以其高可靠性、多样化的连接方式和完善的维护支持,成为许多工业应用的理想选择。其独特的高功率电磁铁和手动复位功能使其在复杂工况下依然表现出色。因此,强烈推荐在需要精确控制液压系统的应用中使用此产品。

R900561276厂商介绍

Robert Bosch(罗伯特·博世)是一家德国跨国工程和技术服务公司,成立于1886年,总部位于德国斯图加特。它是全球最大的汽车零部件供应商之一,同时也涉足工业技术、消费品和建筑技术领域。

主营产品分类和应用领域:
1. 汽车技术:包括汽车电子、动力总成系统、底盘系统、车身电子等。
2. 工业技术:涉及驱动和控制技术、传感器技术、能源和楼宇技术等。
3. 消费品:包括家用电器、电动工具、热力技术和安全系统等。
4. 建筑技术:提供智能建筑解决方案和系统。

Robert Bosch的优势:
1. 技术创新:博世以其在研发方面的投入和创新能力而闻名,拥有大量专利和技术创新。
2. 品牌声誉:作为全球知名品牌,博世以其高质量、可靠性和安全性的产品而受到市场认可。
3. 多元化业务:博世的业务覆盖多个领域,使其能够分散风险并抓住不同市场的增长机会。
4. 全球布局:博世在全球范围内拥有广泛的生产基地和销售网络,能够快速响应不同地区的需求。
5. 可持续发展:博世致力于可持续发展,推动环保技术和解决方案的发展,以应对全球气候变化和资源紧张的挑战。

R900561276数据手册

厂牌 PDF简要描述 下载
ROBERT BOSCH 气动/液压/传动设备 ROBERT BOSCH R900561276 R900561276数据手册

R900561276封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2988.5528
库存: 8
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 2988.55
